描述
产品深度介绍

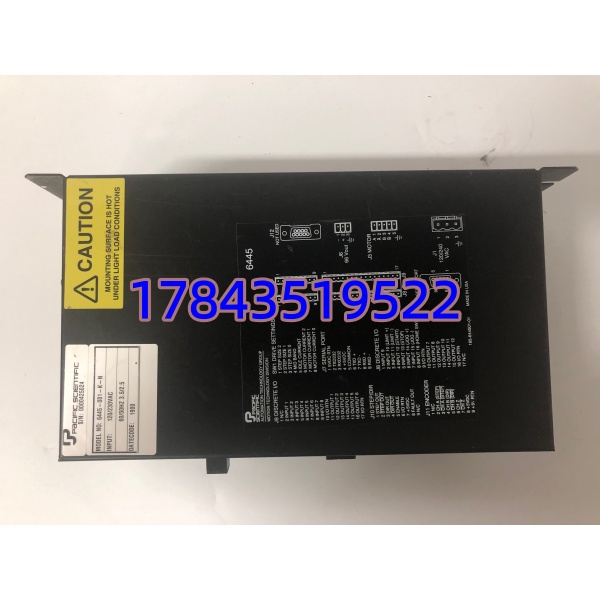

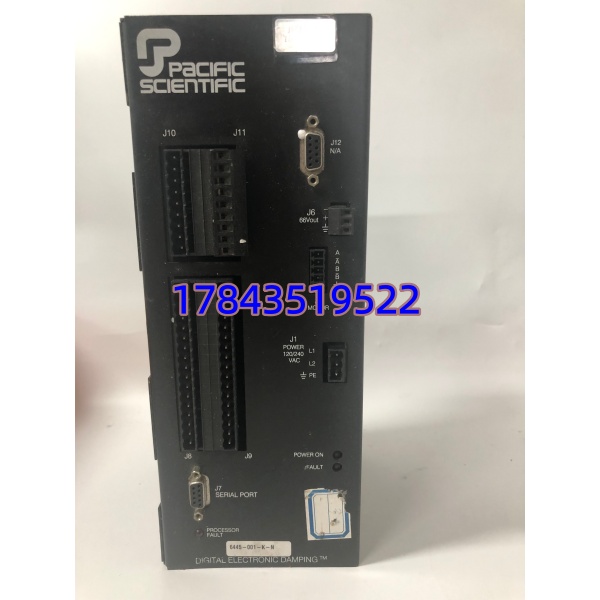

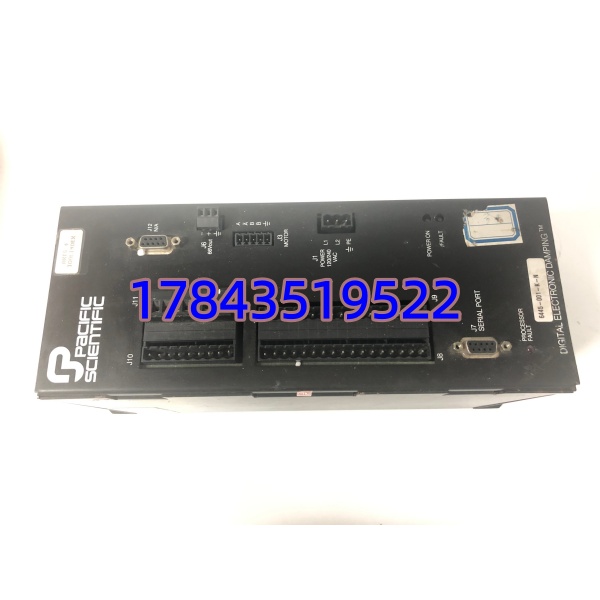

包装线或半导体 XYθ平台上的老 Pacific Scientific 6445 一烧，整台机就瘫——它不光是驱动器，还内置 Stepper BASIC 索引器跑运动程序，很多 OEM 设备根本没外挂 PLC 脉冲卡，丢了它就等于丢了整台机的运动逻辑。Pacific Scientific 6445-001-K-N（现 Kollmorgen 归属 6400 系列）是自带 12K Battery-Backed RAM 的可编程微步进驱动器，120/240V AC 直接进，0.625–5.0A RMS 电流 DIP 开关无级粗调，微步最高 51,200 步/转，数字电子阻尼 (DED) 抑制中速共振区，典型定位重复精度 ±1 微步。
6400 系列早被 Kollmorgen 引导向 AKD/AKD2G + 外置索引器方案，原厂新订基本 EOL，交期无保障。我们主推全新原装老库存（New Surplus），国内合作仓 1–3 工作日可发；测试好件当日可安排。换件只需从旧机 Uplink 原 Stepper BASIC 程序（或用备份 .prg 文件 Download），几分钟恢复运行——比等原厂新方案改机划算太多。
关键技术规格
- 制造商： Pacific Scientific（现 Kollmorgen / Fortive Danaher Motion）
- 完整型号： 6445-001-K-N（6400 Series Indexer/Drive，-K 代表 120/240V AC、-N 代表无特定选件包，依出厂铭牌为准）
- 产品类型： 双相双极（Bipolar Chopper）微步进驱动器，内置可编程索引器 (Indexer with Stepper BASIC)
- 电源电压： 120 V AC ±10% 或 240 V AC ±10%（SW1 拨码切换，内部 DC 母线 ~66V DC / 300W PWM）
- 输出电流： 0.625 A – 5.0 A RMS 连续可调（DIP 开关 + 电位器微调），峰值电流 7.1 A（微步模式）
- 微步分辨率： 全步 / 半步 / 1/5 / 1/10 / 1/25 / 1/50 … 最高 51,200 步/转（依固件版本，典型 1/256 微步 = 51,200 steps/rev @ 200-step motor）
- 控制模式： 内部索引器运行（Stepper BASIC 程序）、外部 Step/Dir 脉冲、Jog / Homing / Limit 输入
- 数字输入 (DI)： 16 路光电隔离可编程输入（5–30 V DC 兼容），含 Home/Limit+/Limit-/Feed Hold/Enable 等
- 数字输出 (DO)： 12 路开漏极可编程输出（最大 50 mA sink），含 In-Position/Busy/Fault/Alarm 等
- 编码器接口： 正交编码器 A/B/Z 输入（部分配置支持，用于位置校验/电子齿轮）
- 通信接口： 1×RS-232（前端 DB9，单机调试）、1×RS-485/RS-422（多机联网，默认 9600 bps 可设至 38.4k）
- 编程/组态： Stepper BASIC 语言（100+ 指令），12 KB Battery-Backed RAM 存程序 + 参数，通过 PSINDEX 或 HyperTerminal 下载
- 保护功能： 输出短路、过压 (>84V DC 母线)、欠压 (<55V DC)、过热 (Tj >约 100°C 降额/关断)、丢步监控
- 前面板指示： PWR / FAULT / ENABLE LED，4 位 DIP 开关设站址/微步/电压
- 工作环境： 工作温度 0°C ~ +50°C（满额定电流时建议强制风冷）；储存 -40°C ~ +85°C；湿度 10%~90% RH 无凝露；IP20（柜内安装）
- 安装方式： 面板/机架导轨安装，底部散热翅片需留 ≥50mm 通风间隙
- 认证： UL / cUL / CE（依具体生产批次）
应用场景与行业案例
这块驱动器带索引器，不靠外挂 PLC 脉冲——老 OEM 设备离了它真没法简单替代，常见用武之地：
- 某药企高速泡罩包装机 XY 送膜轴，原装 6445-001-K-N 内置 Stepper BASIC 跑追标同步程序，换第三方纯驱动器因缺索引器逻辑需改 PLC + 重新编程，成本翻三倍。
- 假设你们半导体探针台的 θ 轴微调平台用的就是这块 6445——它挂了十几年没坏，一旦烧了却按普通步进驱动器去买，买回来发现没有内置索引器程序，探针台根本跑不起来，这坑踩过一次就够了。（反问式）
- 印刷机收放卷张力辊旁，夏季柜内实测 47°C、粉尘浓度 >60mg/m³，6445 靠金属壳体散热和宽温设计连续跑了八年没出过过流保护误动作。（含量化环境数据）
- 锂电分切机换卷定位机构，利用数字电子阻尼 (DED) 抑制 200–600 rpm 中速共振区，消除换卷时的微颤导致的切口毛边。
真实感微案例
华南某食品包装机械厂，老式立式包装机（OEM 原装 Pacific Scientific 6445-001-K-N 驱送膜步进）运行中突然 FAULT 灯常亮，查是功率级 IGBT 炸裂。厂家已停产该机型控制板，原厂建议”整机电控改造换 AKD 伺服 + 重新开发运动程序”，报价二十多万且需停机两周。我们通过国内渠道调出全新原装 6445-001-K-N（New Surplus），顺丰次日达。现场技术员用 HyperTerminal 从旧机上传备份的 Stepper BASIC 程序（幸亏三年前做过备份！），Download 进新驱动器，拨码按旧件照片一比一复原，通电 ENABLE 后走 Jog 测试正常，整机恢复包装——总停机不到 6 小时，花费仅为原厂改造报价的 3%。
