描述
产品详情

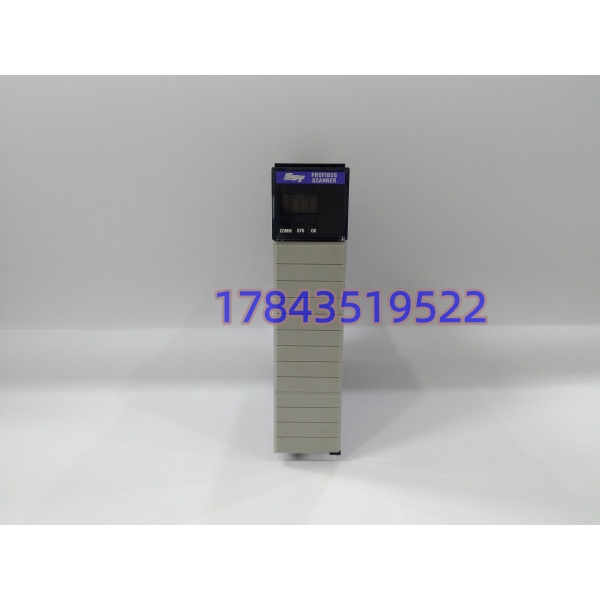

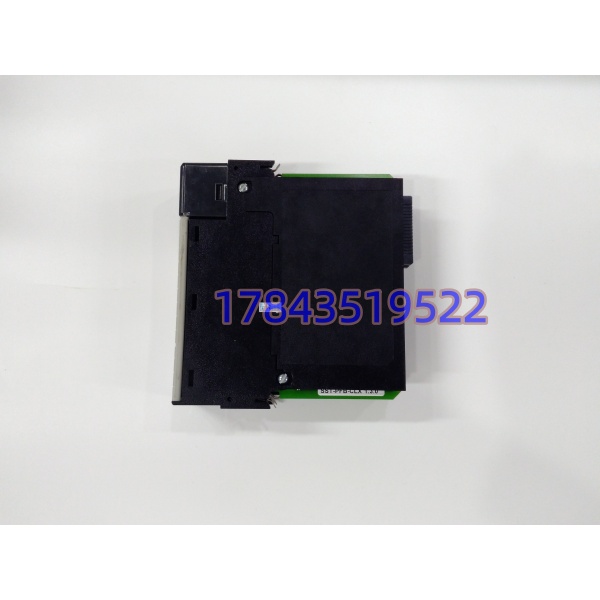

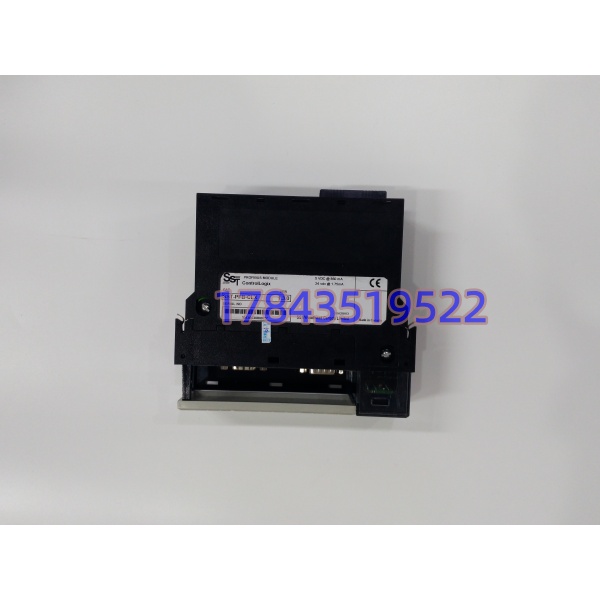

· 型号：SST-PFB-CLX
· 品牌：SST / Woodhead（Molex 旗下）
· 系列：Allen-Bradley ControlLogix 1756
技术参数
- 产品类型：ControlLogix 插槽式 PROFIBUS DP 主站/扫描器（Master Class 1/2，可切 Slave）
- 总线接口：1 × DB9 母头（RS-485 PROFIBUS DP），1 × RS-232（SST Config Tool 专用）
- 支持协议：PROFIBUS DP-V0 / DP-V1（Class 1 循环 I/O + Class 2 非循环参数/诊断）
- 最大从站数：125 台（每从站 ≤122 字输入 / 122 字输出）
- 数据映射容量：输入 1984 Bytes / 输出 1968 Bytes（4 页 I/O 映像）
- 波特率：9.6 kbps – 12 Mbps 自动侦测
- 背板供电：5V DC @ 850 mA（典型），24V DC @ 1.75 mA，典型功耗 ≈4.25W
- 状态指示：OK / SYS / COMM 三色 LED
- 配置软件：SST PROFIBUS Configuration Tool + Studio 5000 AOP（AOI 指令集）
- 安装位置：1756 本地或远程机架任意槽位，单机架最多 8 块并行
- 工作温度：0℃ ~ +60℃（存储 -40~+85℃）
- 物理尺寸：约 140 × 35 × 112 mm（单槽宽），≈0.2 kg
- 防护等级：IP20（柜内）
- 认证：CE、UL/cULus、RoHS
产品介绍
从混合品牌产线改造的痛点直入——ControlLogix 是主角，但现场 60% 阀门定位器和变频器是 Profibus DP 口的西门子/ABB 老设备，让 AB 原厂 1756-PDPMB 上吧，单模块从站数和映射字节都比 SST 这块小一圈，大网络得插两块。SST-PFB-CLX 的定位就是 1756 背板上的 DP 协议卸载引擎：它自己跑 DP 主站状态机，把 125 个从站的循环数据通过双端口 RAM 直接 DMA 进控制器标签区，CPU 扫描周期不被通讯拖慢。在某个汽车总装输送线项目里碰到过，原用 1756-PDPMB 带 80 台从站已到上限，换 SST-PFB-CLX 后余量拉到 125，后期加流量计没再动机架。
核心商业价值是 AOP 集成省调试——Studio 5000 里拖进来就能看到 SST_PFB_CLX:I.Data[0] 这种标签，不用写一句 MSG 指令。但得泼冷水：它不支持 Profinet IO（别和 PN 混了），也不带 EtherNet/IP 从站功能，纯 DP 单向桥。老系统若用的是 SST-PFB-CLX-RLL 变种（带 RLL 逻辑引擎），普通 -CLX 不含板载梯形图执行，买错后缀现场跑不起来。严格来说，它只在固件与 AOP 大版本匹配时（如模块 FRN 4.x 配 SST AOP 4.x）能全功能诊断，跨大版本可能丢失 Class 2 非循环读数，采购让供方拍前盖 FRN 标。
替换与升级建议
✅ 直接替换
- SST-PFB-CLX 同型号不同批次：物理、AOP、背板电流一致，拔插后重下装 SST 配置（Flash 内配置会保留，但建议备份 .pb 文件），无 PLC 程序改动。
- SST-PFB-CLX-RLL（带板载逻辑）：若原系统没用到 RLL 编程，普通 CLX 可直替；若原工程依赖 RLL 内梯形图，则反向不兼容，需保留 RLL 版。
⚠️ 软件兼容（需改配置）
- 1756-PDPMB（AB 原厂 Profibus 主站）：槽位能换，但 PDPMB 最大从站 125 但映射空间略小、AOP 不同。替换需在 Studio 5000 删旧模块加 SST AOP，重映射标签名（原
Local:3:I.Data会变SST_PFB_CLX:I.Data），SCADA 地址跟着改，工作量 0.5–1 人天。 - 1756-CMX（Modbus 方案）或第三方 Anybus X-gateway：硬件不插 1756 背板，需放柜内独立供电，ControlLogix 侧改走 Ethernet MSG 读网关，架构变动大，仅老柜无空槽时考虑。
❌ 硬件不兼容
- 1756-PBS（ControlNet 分支）：总线完全无关，硬插不进同槽（物理锁扣不同），绝对禁止。
- 1756-EN2T 等以太网模块：协议域不同（CIP vs DP），不能替代 DP 主站功能，只能依赖库存找正确 SST 或 PDPMB。
