描述
产品详情

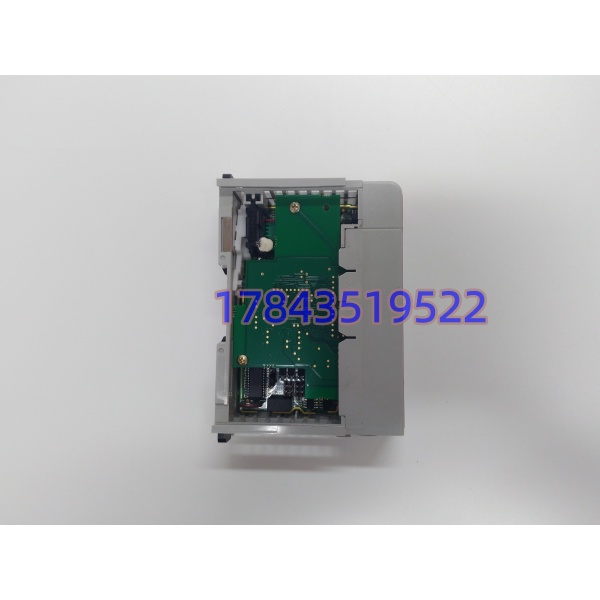

· 型号：MVI69-MNET
· 品牌：ProFox Technology → ProSoft（现属Hitachi Energy）
· 系列：MVI69 for CompactLogix / MicroLogix 1500
技术参数
- 适配背板：1769 CompactLogix 与 MicroLogix 1500 LRP（不含1769-L16x/L18x/LQBFC1B，SLC 500的1747机架不能插）
- 背板电流：5V DC @ 800 mA（24V 0A），电源距离等级 2（L43/L45时只能放电源后前2槽，否则背板压降导致CFG口不稳）

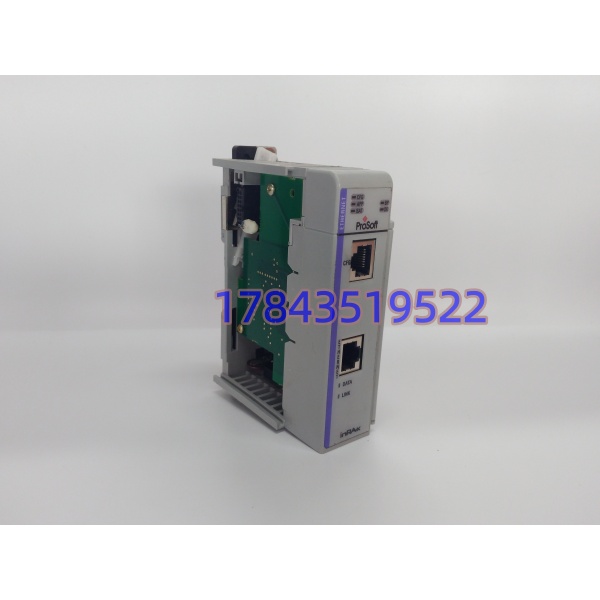

- 以太网接口：2 × 10/100Base-T RJ45（端口无交换功能，两口独立MAC，可分接不同网段）
- 配置口：1 × RS-232 RJ45（配DB9转接线，跑ProSoft Configuration Builder PCB）
- 协议角色：Modbus TCP Client + Server 同启，10个独立Server连接（端口502），Client连接数依固件
- 数据映射：Block Transfer接口，最多 5000个16位寄存器 与PLC交互，Modbus地址从40001起
- 浮点支持：Enron/Daniels等浮点格式可配，最小响应延时0-65535ms可调
- 诊断：面板LED（Pwr/App/CFG/Err/Eth Act），错误码与网络计数器写入用户数据区
- 配置软件：ProSoft Configuration Builder (PCB) 4.x以上，配置存文本文件下装至模块Flash
- 工作温度：0-60°C（运行），-40-85°C存储，5-95%RH非冷凝
- 隔离耐压：1500 Vrms 60s（以太网对背板，IEC 60950）
- 物理：单槽1769宽（约35×145×87mm），重约0.18kg（部分渠道标0.84kg含包装/支架，以裸模为准）
产品介绍
场景痛点往往出在老CompactLogix想拉智能电表却不想堆外部网关——MVI69-MNET的价值就是把Modbus TCP终结在背板里，梯形图用MSG或BTW/BTR指令搬数，省掉1769-ENBT再加第三方网关的两级跳转。现场实测发现，这卡最容易被忽略的是电源距离等级2：某水处理项目里把它插在1769-L33ER电源后第4槽，运行半年偶发CFG口连不上PCB，查下来是5V背板电压跌到4.78V触发模块低压保护，挪到第2槽内立马稳。严格来说，它只在PCB工程文件里把Client/Server表配平、且CompactLogix的BTW周期不被其他高优任务抢占时，5000寄存器的刷新才不掉帧。

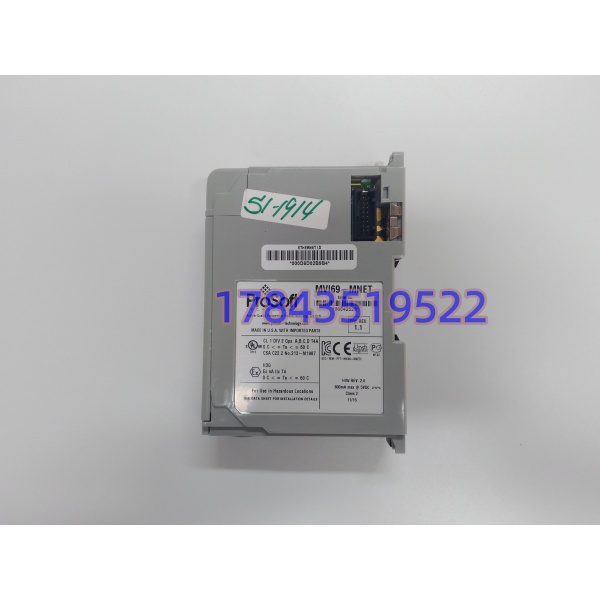

次段说自家用的实话：标签”19-01-21″这种2019批次的库存件，Flash里的出厂Demo配置大概率过时，上机前必须先用RS-232 CFG口清配置再下自己的.PCB文件，别直接热插拔就切生产（曾有个兄弟直接插上去，旧Client表里指向192.168.0.10的虚假电表，把PLC的%N区前200字全覆写，查了一上午）。商业层面ProSoft原厂早推Enhanced版MVI69E-MBTCP替代，MVI69-MNET属Legacy停产生命周期，自家备件库留同批次1-2块最稳。换卡前用PLC的Controller Tags导出MVI69数据映射区备份，比依赖模块Flash靠谱——Flash掉电不丢但静电打过会校验崩。
替换与升级建议
- ✅ 直接替换：MVI69-MNET 同型号任意硬件版（批次19-01-21与其他年份互通），1769槽位与背板握手一致，PCB工程文件直导；若固件小版本差，PCB会提示但能下装，工作量仅插拔+IP重设，无隐性成本。
- ⚠️ 软件兼容（需改配置）：MVI69E-MBTCP 开 Legacy Mode（需固件≥1.11.001，PCB≥4.4.24.20.0302），梯形图不动，原-MNET的PCB文件用PCB软件转一次格式下进去即可；硬件差异是E版取消RS-232 CFG口改纯网配、吃500mA、电源距离等级升到4。改动约0.5人日做配置转换与网管IP重规划，成本在调试停机。
- ❌ 硬件不兼容：-MBTCP（纯Master无Server角色，原程序若依赖Slave响应SCADA会断链）、1769-ENBT（虽同背板但那是AB原厂以太网桥不是Modbus TCP协议栈，逻辑层不通用）、SLC 500的1747系列槽位（物理尺寸近似但背板总线协议不同，硬插不认）。
若无-MNET库存，长期方案是升MVI69E-MBTCP走Legacy Mode；急停可暂用原卡，但严禁拿1769-ENBT+外部网关冒充同功能（实时性与寄存器映射会错位）。
