描述
产品详情

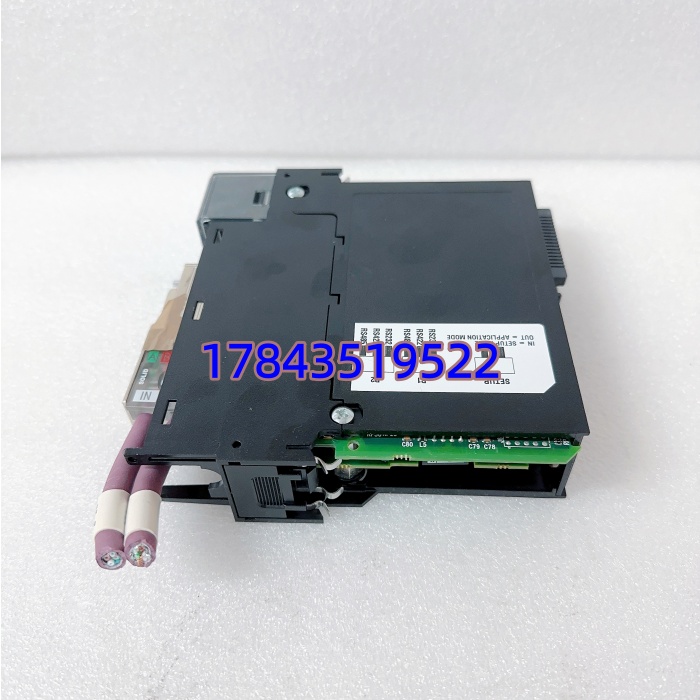

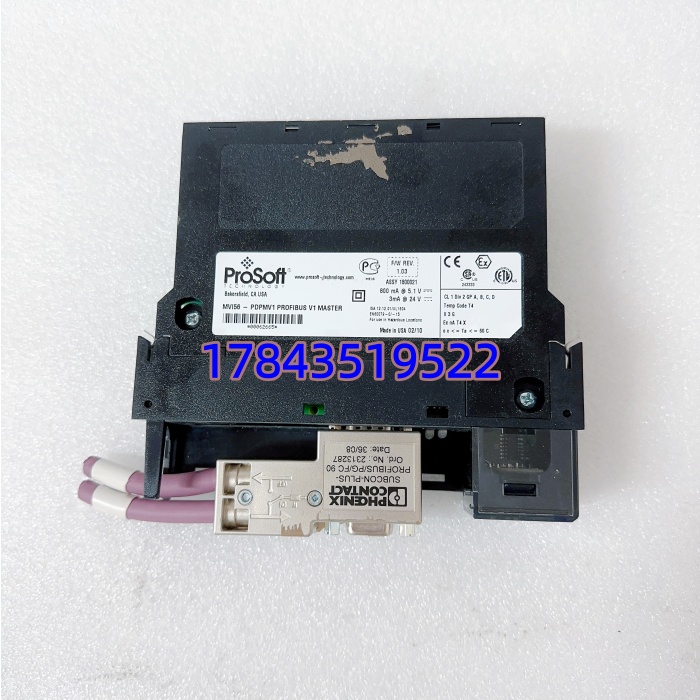

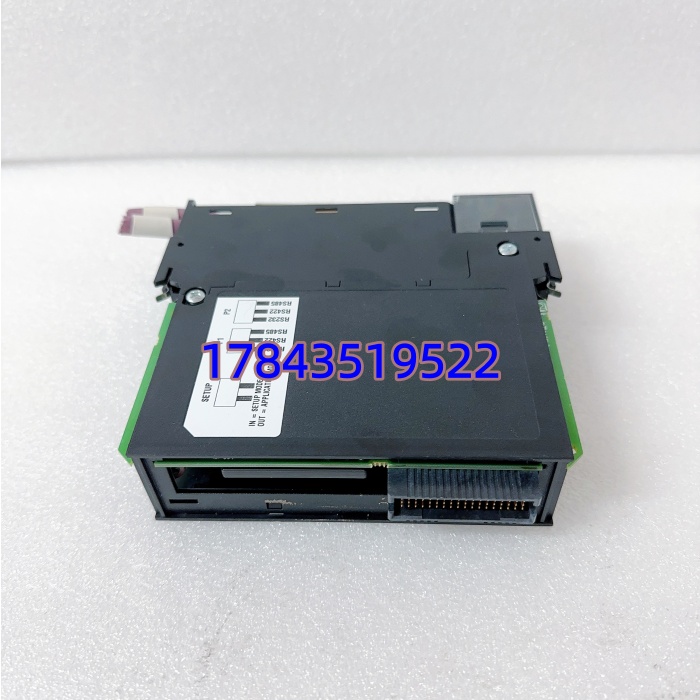

· 型号：MVI56-PDPMV1
· 品牌：ProSoft Technology（Rockwell Automation Encompass 合作伙伴）
· 系列：MVI56 系列 — ControlLogix 背板兼容智能通讯模块
规格参数
- 产品全称：ProSoft MVI56-PDPMV1 Profibus DP V1 Master Module for ControlLogix
- 适用机架：Allen-Bradley ControlLogix 5550/5560/5570 系列机架（1756 背板）
- 背板接口：ControlLogix 左端槽连接，占用 1 个槽位，通过生产者/消费者标签与 CPU 交换
- 通讯协议：Profibus DP-V0 / DP-V1 Master（主站），符合 EN 50170/ IEC 61158
- 波特率：自动或手动设定 9.6 kbps ～ 12 Mbps（含 1.5M/3M/6M/12M 常用）
- 从站容量：最多连接 125 个 DP 从站（受 GSD 及数据映像大小限制，实际常用 32~64）
- 输入/输出数据：可组态最大 I/O 映像（典型每从站数十字节，总上限依模块内存，需核对手册）
- 物理接口：1× DB-9 Female（母头），符合 Profibus DP 引脚定义（A/B 信号）
- 独立处理器：板载 Motorola/Freescale 683xx 或等效 RISC，独立运行不占用 CPU 扫描时间
- 状态指示：Module Ready / Active / Error / Comm LEDs + 每个端口 Link/Activity
- 组态软件：ProSoft Configuration Builder (PCB) + RSLogix/Studio 5000 Add-On Instruction (AOI)
- 需外部终端电阻：120Ω 终端电阻通常不在模块内，总线两端须自行加
- 供电：通过 ControlLogix 背板 5V，典型耗流 < 700mA（以铭牌为准）
- 工作温度：0℃ ～ +60℃（控制室级），存储 -40℃ ～ +85℃
- 认证：CE、cULus、RoHS（依生产批次）
产品介绍
MVI56-PDPMV1 是 ProSoft 专门为 ControlLogix 做的智能 Profibus DP Master 模块。简单说：你有一套 ABB/Siemens/施耐德欧系变频、称重、阀门岛只支持 Profibus DP，而主控是 Allen-Bradley ControlLogix——这卡就是桥。它插在 1756 机架上，跑独立固件做 DP 主站轮询，把从站 I/O 数据映射进 Logix5000 标签表里，CPU 不用管 DP 协议栈。
有一点要注意：这不是 Rockwell 原厂 1756-PROFIBUS（那个型号早停产且贵），ProSoft 用自己 AOI 做数据映射，初次组态要用 ProSoft Configuration Builder 导入从站 GSD 文件。我在现场遇到最多的问题是忘记设终端电阻或波特率不匹配导致”Module Active”灯不亮——九成跟硬件无关，是 GSD 没配对或接线 A/B 反了。
应用场景与行业案例
我在造纸厂见过最典型场景：老产线德国产涂布机自带 Profibus DP 接口，主控升级成 ControlLogix 后原 1756-PROFIBUS 模块坏了，订不到货。换成 MVI56-PDPMV1，导入原 GSD，改几个 AOI 调用，半天恢复通讯。那种”AB 控欧系现场设备”的混搭产线，非它不可——1756-ENBT 走不了 DP，1734-PROFIBUS 是 Scanner 且点数少不适合主站带大量从站。
典型应用：
- 食品/饮料包装线：ControlLogix 主控 + 欧洲进口灌装机/码垛机（仅 DP 口），MVI56 做主站采集状态字及设定参数。
- 化工/制药称量系统：Sartorius/Mettler Toledo 称重终端（DP 从站）连入 AB 控制系统，需 DP-V1 读写非周期参数。
- 钢铁/造纸传动：西门子 MasterDrive/6RA70 直流传动柜通过 DP 接受 ControlLogix 速度给定及返回状态。
- 老厂利旧改造：原 S5/S7-300 下挂 DP 从站保留，上位换 ControlLogix，用此卡接管原有从站网络不断线。
真实案例：
华南某啤酒厂，糖化车间 ControlLogix 机架中原装 1756-PROFIBUS 模块雷击损坏。原厂交期 12 周，停产在即。采购找到一块测试好的 -PDPMV1。我带笔记本去现场，导入 ProSoft PCB 工程、加载原有 GSD（Siemens MM440 + 第三方称重模块），分配 I/O 映像地址，生成 AOI 替换原逻辑中少数直接映射，下载后拨码设波特率 1.5Mbps，接好 A/B 线加终端电阻——Active 灯常绿。糖化工段 20 分钟恢复自动配比，没影响当班发酵投料。老师傅说：”以后备件柜常驻一块。”
