产品详情

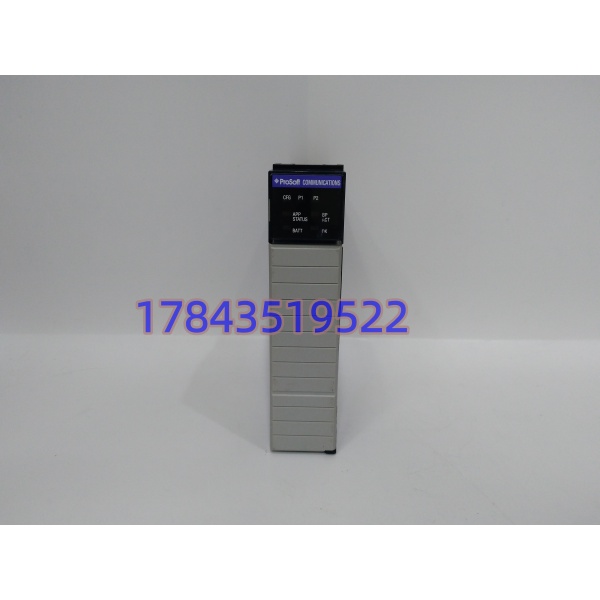

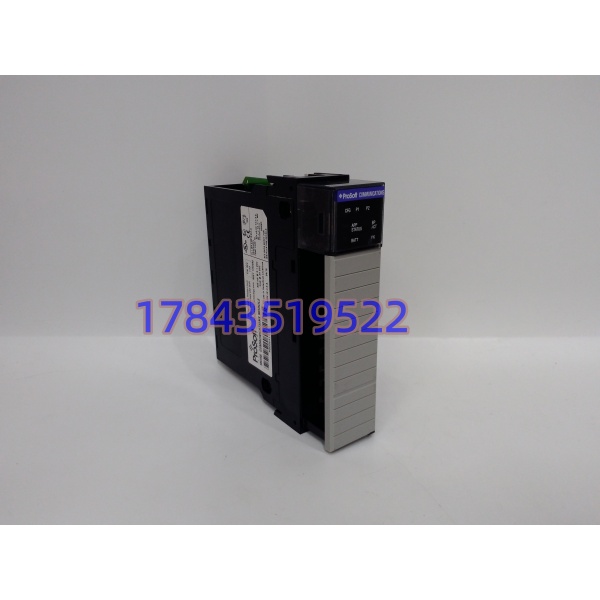

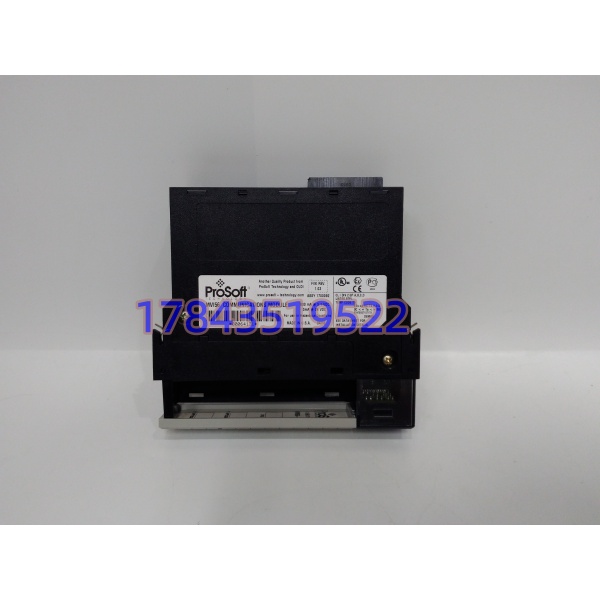

· 型号：MVI56-MCM
· 品牌：ProSoft Technology
· 系列：MVI56（ControlLogix 经典 Modbus 通信模块）
规格参数
| 参数项 | 典型值/说明 | 备注 |
|---|---|---|
| 适配平台 | A-B 1756 ControlLogix（L5x/L6x/L7x，固件≥v16） | 不插 CompactLogix 本地槽，远机架经 1756 背板可行 |
| 通信协议 | Modbus RTU / Modbus ASCII | 不含原生 Modbus TCP 业务（TCP 仅 E 版带） |
| 端口配置 | 2×DB9 独立可配，RS-232/422/485 跳线切换 | 端口1主站轮询、端口2从站供 SCADA 互不抢 |
| 波特率 | 110 bps – 115.2 kbps | 7/8 数据位、1/2 停止位、无/奇/偶校验 |
| 主站能力 | 每端口最多 100 条命令，节点 1–247 | 优化轮询：通信异常从站降频 |
| 从站能力 | 接受 FC 1/2/3/4/5/6/8/15/16/17/22/23 | 5000 字寄存器全映射可被远端主站读写 |
| 用户数据区 | 5000 个 16 位字（处理器↔Modbus 双向） | E 版扩到 10000 字，老版 MCM 只 5000 |
| 背板供电 | 5 VDC 800 mA + 24 VDC 3 mA（1756 背板直供） | 典型功耗约 4 W，无外置电源口 |
| 隔离耐压 | 每串口 2500 VAC 光/磁隔离 | 现场总线侧与背板侧 |
| 配置接口 | 1×10/100M RJ45（仅 PCB/PDS 配置+固件升级） | Auto-MDIX，不转 Modbus TCP 业务 |
| 热插拔 | 支持 RIUP（带电插拔，非冗余 CIP Safety 路径下） | 插拔前控制器切 PROG 更稳 |
| 状态显示 | OK / APP / 背板 COM / 串口 TX-RX LED + 4 字符滚屏 | CFGERR 亮=PCB 工程与固件不匹配 |
| 工作温度 | 0–60℃（运行），-40–+85℃（存储） | IP40 柜内，5–95% RH 非凝露 |
| 认证 | CE / UL / cUL / ATEX Zone 2（Class 1 Div 2） | 以原厂出厂标签批次为准 |
| 尺寸/槽位 | 标准 1756 单槽（约 115×114×22 mm）/ 0.3 kg | — |
产品介绍
从竞品对比角度看，MVI56-MCM 和后来的 MVI56E-MCM 常被采购混为一谈——后者多一个真 Modbus TCP 栈、数据区翻倍到 10000 字、带 CIPconnect 远程诊断，但老 MCM 在纯串口桥接场景里没那么娇气，固件底包轻，ControlLogix v16–v20 的老机架上握手更老实。在某个纸厂脱硫改造项目里碰过：新买的 E 版插上老 L61 控制器，Studio 5000 v20.04 能认，但 AOI 版本差一代，MSG 读回来全零，滚回 F/W 1.03 的老 MCM 反而稳。它存在的理由不是性能，是存量机架的兼容惯性。
严格来说，ProSoft 已将 MVI56-MCM 标记为 Classic Discontinued，正向 MVI56E-MCM / MVI56E-MCMXT 迁移；但国内 2008–2017 年上的那批 ControlLogix 水处理、输煤、窑头窑尾采集系统，I/O 树里挂的还是老 MCM 的 AOP，换 E 版虽宣称 pin-to-pin 向后兼容，AOI 标签结构变了，梯形图里 MSG_MB_READ 要重绑。TCO 算下来，老线单机柜备 1 件 NOS 老 MCM 做保险，比停线改 AOI+重下装（停机窗口 4–8 小时起）划算得多。买的时候固件版本必须和你现场 PCB 工程文件同代，别只看型号丝印。
应用场景与库存策略
Modbus 桥模块坏起来不叫停，叫“第三方表全灰、SCADA 历史库断点、操作员以为现场变送器集体罢工”。MVI56-MCM 归 ABC 里的 B+ 类——单价万内、故障间隔长、但一旦它挂了，挂的不是一台设备是一条第三方集成链路。
- 水厂/污水厂提升泵房（1 块 MCM 主站轮询 30+ 台电磁流量计、变频器）：非它不可（老 ControlLogix 原生不带 Modbus 串口）；建议每控制站备 1 件同固件 NOS 冷备，远机架方案按主站机柜双备。
- 水泥窑头废气分析小屋（Modbus ASCII 接烟气分析仪，端口2 从站供 DCS 取数）：可用拆机整新件；建议区域厂共享 1 件，不单列单机。
- 老 ControlLogix 延寿项目（L61/L63 跑 v16–v20 固件）：Last-time-buy 已过，按装机量×1.1 吃 NOS；别听销售“E 版直接替”就批量换，AOI 迁移工程费比模块贵。
- 海上平台/Zone 2 场所：必须核 ATEX 证书批次，普通工业版不能替；封存前拍铭牌+证书同框。
- ROI 口径：备件 0.5–0.8 万块，停一条第三方采集链重校 GSD+哄仪表的工时和 data loss 约 10–20 万，囤一件回收比 1:15 以上。
真实案例：某热电厂输煤程控 2024 年冬检后开机，ControlLogix L63 机架 7 槽 MVI56-MCM OK 灯闪、APP 常绿但两个串口 TX 全灭，30 台皮带秤变频器给定冻结。仪控员第一反应是换表，查到下午发现 MCM 的 CFGERR 微亮——PCB 工程文件版本和模块 F/W 1.03 不对付（前手用 v1.05 的 PCB 下过一次配置没存稳）。库里只有一块 E 版，插上 Studio 5000 报 AOP 不匹配，不敢强刷。连夜从郑州同行调一块 F/W 1.03 老 MCM，到货比对 PCB 工程版本一致，断电换卡 20 分钟恢复。事后该厂把“同型号+同固件代+同 PCB 工程备份 U 盘”写进备件规范。
