产品详情

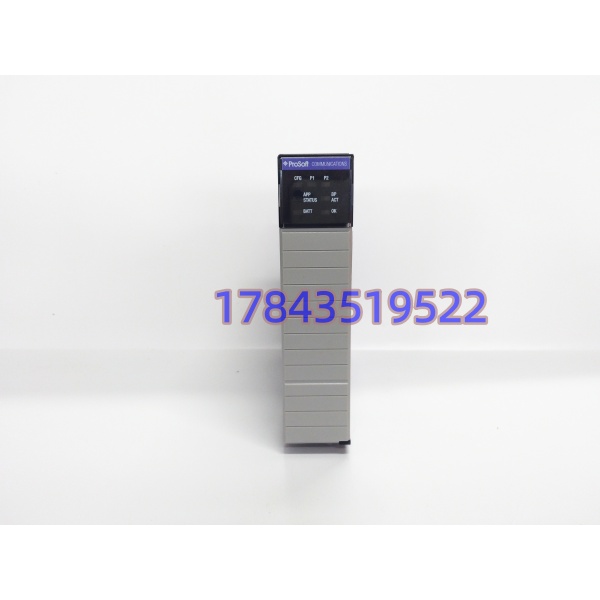

· 型号：MVI56-MCM
· 品牌：ProSoft Technology
· 系列：ControlLogix Communication
技术参数
| 参数项 | 规格指标 | 备注 |
|---|---|---|
| 通信协议 | Modbus RTU / ASCII | 支持主站(Master)与从站(Slave)模式 |
| 物理接口 | 2x RJ45 (转DB9) | 支持RS-232, RS-422, RS-485 |
| 背板兼容 | ControlLogix 1756 | 单槽位安装，I/O映射 |
| 数据库容量 | 10,000 Words | 用户可自定义映射区 |
| 主站指令 | 100条/端口 | 支持功能码 1-6, 15, 16, 22, 23 |
| 从站功能 | 支持穿透式 | 允许主站读写同一地址 |
| 处理器 | Intel 80386 | 独立处理通信任务，不占用CPU |
| 配置软件 | RSLogix 5000 / PCB | 支持AOI指令与梯形图样例 |
| 工作温度 | 0 ~ 60°C | 无冷凝环境 |
| 电流负载 | 800mA @ 5V | 背板供电 |
| 特殊功能 | Enron/Daniel Modbus | 支持浮点数据交换 |
| 产品状态 | 经典款/存量 | 新设计建议评估MVI56E-MCM |
产品介绍
现场实测发现，ControlLogix系统接入第三方仪表时，最让人头大的不是接线，而是Modbus地址映射的“错位”问题。MVI56-MCM 的核心价值在于它把复杂的串行通信变成了PLC内部的I/O标签——你在RSLogix 5000里定义好数据库，模块自动去轮询或响应，CPU根本不需要写MSG指令。对于老系统改造，特别是那些必须保留原有Modbus地址的SCADA项目，它的“穿透式(Pass-Thru)”功能是救命稻草：主站可以像访问本地寄存器一样，直接读写从站地址，无需修改上位机配置1。
严格来说，它只在固件与RSLogix 5000版本匹配时才稳定。虽然模块内置Intel 80386处理器独立干活，但背板数据交换还是依赖ControlLogix的调度。如果你的机架里塞满了高负载模块，MVI56-MCM的RPI（请求包间隔）设得太小会导致背板拥塞。另外，这款是经典MVI56系列，现在ProSoft主推MVI56E-MCM（增强型，带以太网配置口和CF卡）23。买MVI56-MCM没问题，但务必确认供应商有现货且支持12个月质保，毕竟停产多年的板子，电容老化和固件版本不一致是最大隐患。
替换与升级建议

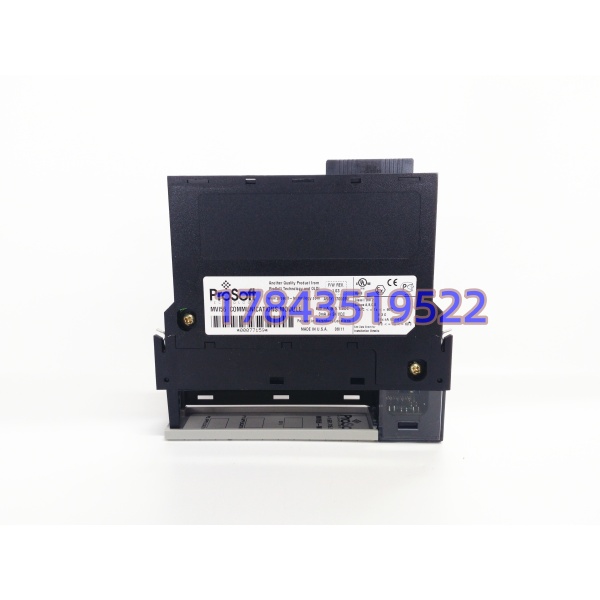

- ✅ 直接替换：MVI56-MCM。同型号不同批次可直接更换，无需修改程序。但务必核对背面标签的Rev版本号，早期版本可能不支持功能码22/23。
- ⚠️ 软件兼容（需改配置）：MVI56E-MCM。增强型，带以太网口和CF卡，硬件兼容ControlLogix背板。升级后需在RSLogix 5000中更新模块定义，但原有梯形图逻辑和AOI指令通常无需修改23。
- ❌ 硬件不兼容：MVI56-MCMR。虽然名字像，但MCMR是ControlNet专用版，数据分页方式不同（40字 vs 200字），且不支持穿透式模式，强行插入会导致ControlNet调度失败1。
