产品详情

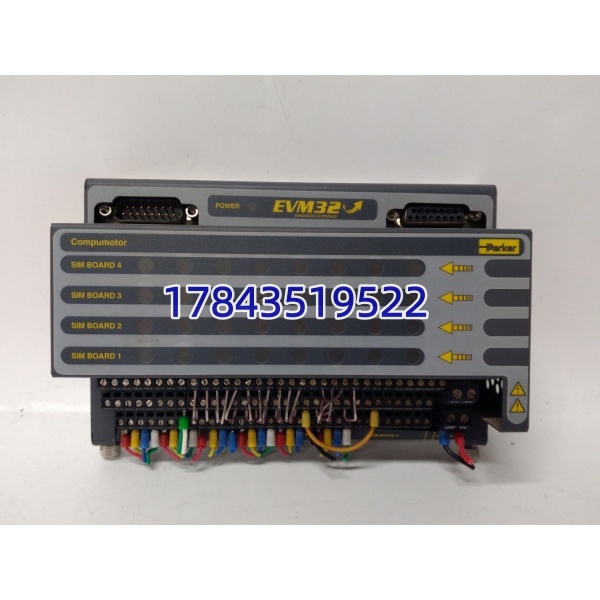

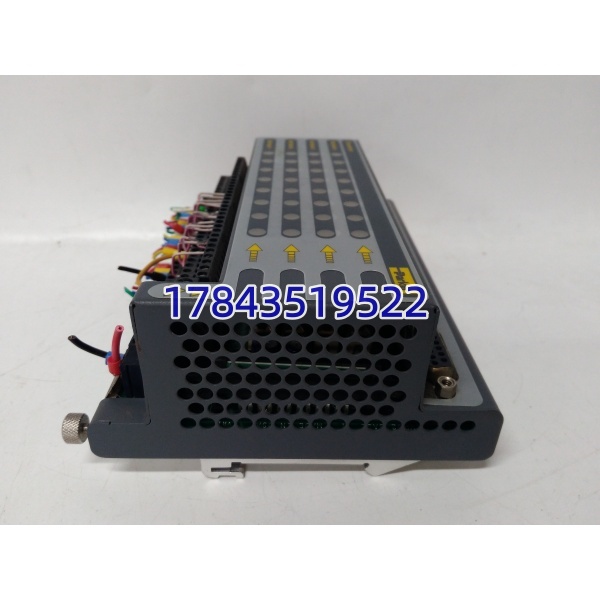

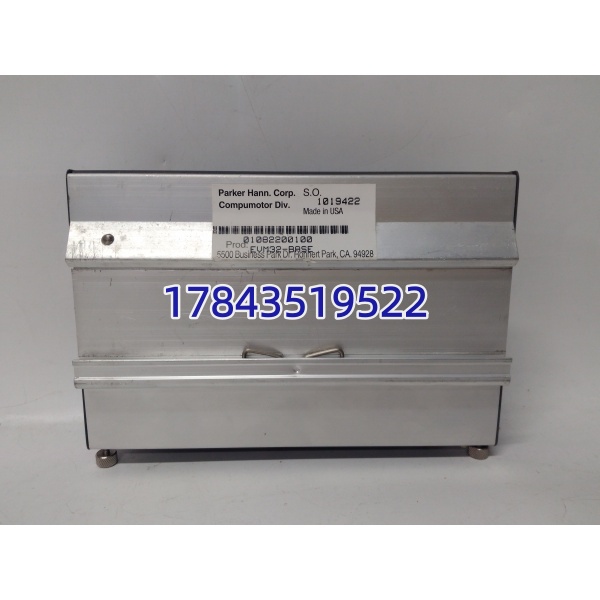

· 型号：EVM32-BASE（部件号 1019422 / 101-9422）
· 品牌：Parker Hannifin — SSD Drives / Motion Control Division (原 Eurotherm SSD Drives)
· 系列：EVM32 Series — Modular Multi-Axis Servo & Motion Controller Base Unit
规格参数
- 产品类型：EVM32 系统基础机架/底板（Base Unit / Main Chassis），提供模块机械安装与背板总线互连
- 适用系统：Parker EVM32 模块化伺服/运动控制系统（典型用于凹印机、造纸复卷、包装线多轴同步）
- 槽位配置：通常提供 主槽(CPU/Logic) + 电源槽(PS) + 最多 6~8 个功能模块槽（依具体 BASE 版本 A/B/C），可插：
- EVM32-PS（系统电源模块，115/230VAC 或 24VDC 输入）
- EVM32-CPU / Logic Processor（部分 BASE 内置 CPU 基板，部分需插独立 CPU 卡——核对你现柜内是内置还是外插 CPU）
- -AX / AXS（轴伺服控制卡，每卡 1~2 轴）
- -DI / DO / AI / AO（本地 I/O 扩展模块）
- -COM（通讯模块 Profibus DP / DeviceNet / CANopen 依配置）
- 背板总线： proprietary parallel bus，同步各轴卡相位/位置/凸轮数据，支持电子齿轮/电子凸轮(E-CAM)
- 系统时钟/看dog：由 BASE 内时钟电路或 CPU 卡提供，WDT 超时触发 Safe Stop / Fault Relay
- 供电要求：不包含电源，须配 -PS（24VDC 输入版或 115/230VAC 输入版），PS 模块装 BASE 指定槽给背板 ±15V/5V 及逻辑电
- 状态指示：BASE 本体通常仅有电源就绪检测（PS OK 由 PS 模块 LED 显示）；RUN/FAULT 在 CPU 卡
- 安装方式：控制柜内螺栓固定或 DIN 导轨（依版本带适配器），前后面板可加防尘盖
- 通讯接口（经CPU卡/COM模块）：RS-232/485、Profibus DP Slave/Master、DeviceNet、CANopen、Ethernet TCP/IP（依 CPU/COM 选件）
- 编程/调试软件：Parker WorkBench / CommanderEx / SSD’s ‘EVM Configuration Tool’（依年代 DOS/Windows 版），参数存 CPU 卡 EEPROM+NVRAM（电池备份部分机型）
- 工作温度：0℃ ~ +50℃（存储 -20℃ ~ +70℃）
- 湿度：10%~90% RH 非凝露
- 认证：CE、UL/cUL（依生产批次）
- 物理尺寸（约）：300~420mm(W) × 200mm(D) × 120mm(H) 依槽数，重≈3~5kg（空架）
- 配套必购：①-PS 电源模块（确认 AC/DC 输入版本）② CPU/Logic 卡（若 BASE 不内置）③-AX 轴卡(依轴数) ④I/O/COM 模块(依需求) ⑤机柜 24VDC 或 115/230VAC 总电源
产品介绍
-BASE 是 Parker 多轴伺服系统的”底板”——它自己不跑控制算法，就是背板+电源分配骨架。插上 -PS 供电、插 CPU 卡跑运动逻辑、插 AX 轴卡驱每台伺服驱动器、插 COM 模块连上位 PLC/总线。老印刷机和造纸线常跑这套东西做电子凸轮同步。
有一个必须提醒：EVM32-BASE 只是机架，到货是空壳。很多采购只订 1019422 忘了配 -PS 电源模块和 CPU 卡——现场装不上。另外部分早期 基础单元 CPU 逻辑焊在 BASE 内（所谓”Built-in CPU BASE”），后期版本 CPU 是插卡——换备件前打开现柜门确认你那是内置还是外插 CPU，买错版本插不进或组态不认。参数存在 CPU 卡 NVRAM/Flash，BASE 本身不存程序。
应用场景与行业案例
痛点：八色凹印机 系统 BASE 内背板插槽氧化导致 AX2 轴卡偶发通讯掉线——套准乱跑。原备件 -BASE 替换后把原 PS/CPU/AX 模块原样迁移，二十分钟恢复生产，比单查氧化针脚可靠。
典型场景：
- 凹版/柔版印刷机多轴套准控制：-BASE + CPU + 4~8片 -AX 轴卡做主从电子齿轮/凸轮同步，非它不可因需 背板相位同步精度
- 造纸复卷/分切机张力+速度同步： 通过 BASE 背板协调放卷/牵引/收卷三单元，支持 dancer 闭环
- 包装线飞刀/旋切同步：-CAM 功能经 BASE 背板分发位置指令给各轴伺服
- 老 SSD / Eurotherm 590+ 系统升级保留现场接线： 替代老 590+ 作运动主控，BASE 架构兼容部分 I/O 迁移
真实案例：
南方某彩印厂六色机 控制柜年检发现 BASE 内 PS 模块风扇异响且 +5V 背板电压偏低(4.85V)。订 -BASE(1019422) + 新 -PS(AC input) 做预防性更换——将原 CPU 卡(内置 Flash)、4片 AX 轴卡、DI/DO 模块逐一拔出插新 BASE、PS 插槽对应位置、重新紧固、上电自举 OK 灯亮。老师傅说 这系统最怕背板氧化和 PS 电解电容老化，超十年建议整机预防性迁移或留 BASE+PS 冷备——参数在 CPU 卡上别丢。
