描述
产品详情

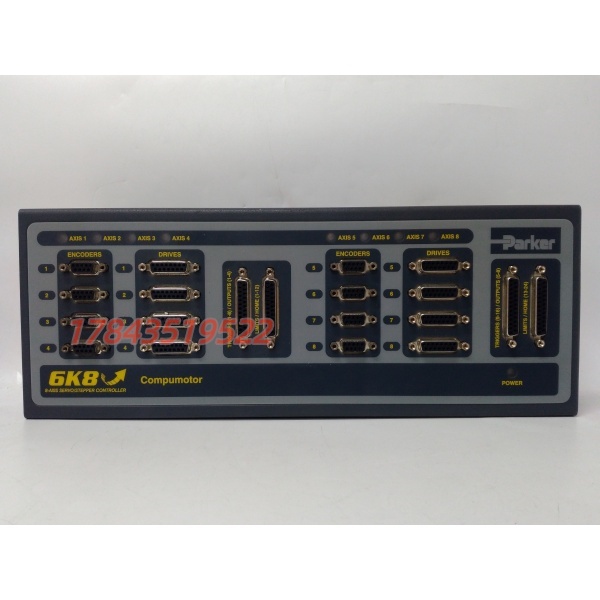

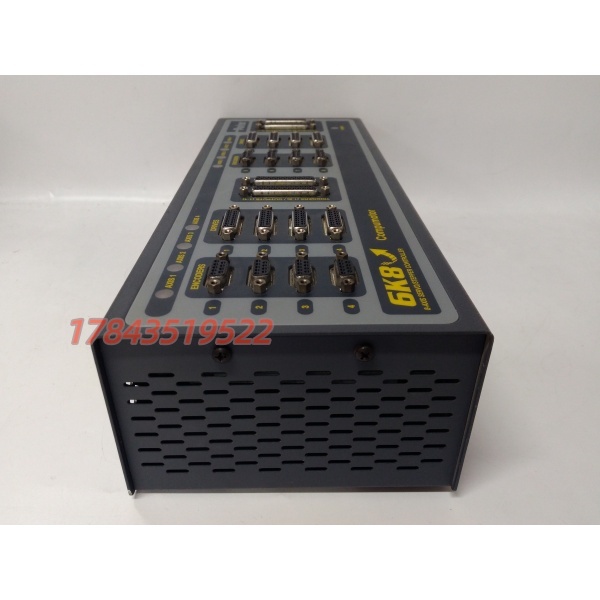

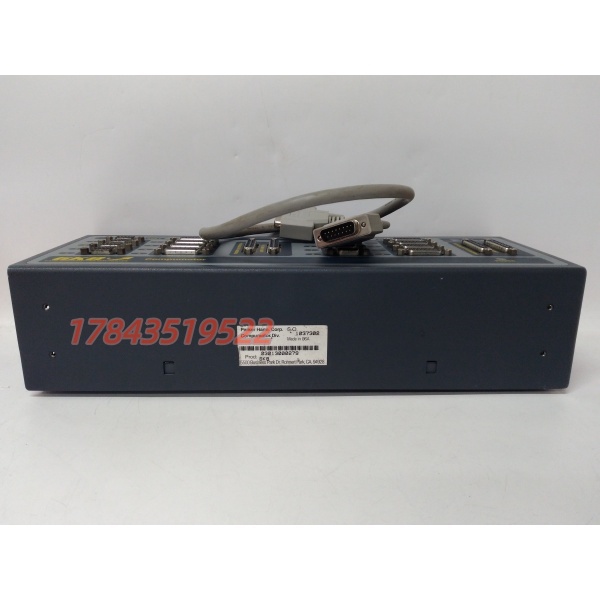

· 型号：6K8（103-7302 / 1037302）
· 品牌：Parker Hannifin（Compumotor Division）
· 系列：Parker 6K Series — 独立型多轴运动控制器
规格参数
- 产品类型：独立型多轴运动控制器（Stand-alone Programmable Controller）
- 部件号：103-7302（亦见书写 1037302，同物）
- 控制轴数：最多 8 轴（可少于 8 轴运行，按授权/固件）
- 支持驱动器接口：Parker 6000 系列数字伺服/步进驱动器（串行 link）或通用步进驱动器（脉冲/dir 输出，需 I/O 接线）
- 运动类型：点位(PTP)、直线/圆弧/螺旋插补、电子齿轮、凸轮表、PVT 轨迹
- 编程语言：6K Basic（类 PLC 梯形+Basic 混合）、支持子程序/中断
- 用户程序内存：256 KB（标准）至 1 MB（扩展版，依固件），非易失 Flash
- 变量/数据表：支持全局变量、数组、凸轮表存储
- 扫描周期：典型 1 ms 任务循环（依程序复杂度）
- 通讯端口：2×RS-232（DB9，一主一 aux）、1×RS-485（半双工，多机联网或 HMI），部分版带 10Base-T Ethernet（选件卡）
- 板上 I/O：通常 32 点 DI + 32 点 DO（TTL/24V 光耦隔离，依具体子型号，部分经扩展 I/O 模块）
- 限位/Home 输入：每轴专用 Home + 正负限位输入（经 I/O 点分配）
- 供电：24 V DC（典型 18–36 V DC），内置开关电源模块，功耗约 15–25 W（不含驱动）
- 前面板：LED 状态指示（Run / Err / Com / Power）、Keypad/LCD 接口（依外壳版）
- 安装：DIN 导轨或面板安装（金属壳体）
- 工作温度：0～+50℃（储存 -20～+70℃）
- 湿度：5–90% RH（非凝露）
- 认证：CE、UL 508（需核对具体批次铭牌）
- 配套软件：6K Commander（Windows 配置/编程/调试），DOS 版 6K-Ware 老版兼容
产品介绍
Parker 6K8 是 6K 系列顶配独立控制器，内置 CPU 跑 6K Basic 程序，上电自启后不依赖 PC 就能完成整台设备的运动序列和 I/O 逻辑——这点区别于 PCI/PCIe 插卡式运动控制。它通过串口或 Ethernet 接受 HMI/PLC 的”启动/暂停/配方选择”命令，内部自己算轨迹发给 Parker 6000 系列驱动器（或脉冲给第三方步进），反馈编码器位置实时闭环。适合包装线、分选机、老式专机，要求断电重启自动续跑且不想养一台工控机的场景。
坦白讲这产品线 Parker 已主推新 ACR 或 Electrak 系列，6K8 现靠 NOS（全新库存）或测好拆机件。换件时把 CF 卡/EPROM 内程序考出备份最关键——新板空程序上电啥也不会干。
应用场景与行业案例
痛点切入
我遇过药机包装线 6K8 莫名死循环卡在 WAIT INPUT 指令，查是 onboard 光耦 DI 点受潮漏电流导致误读。复位能跑但偶发，最终换控制器解决。老车间高湿环境这板子 I/O 光耦是薄弱环节，备件要有。
典型场景
- 医药泡罩/灌装包装线——6K8 控 4–6 轴伺服（送膜/封切/剔废），脱机运行不受工控机蓝屏影响，非它不可因原设备用 6K Basic 程序
- 电子元件分选机——多工位转盘+抓取 Z 轴，圆弧插补 + 凸轮表，6K8 内置引擎够用不需上位参与
- 老式半导体测试 handler——与 Parker 6000 驱动串口直连，RS-485 联 HMI 显示良率
- 建材/陶瓷切割机——XY 平台直线插补切割，需 S 曲线平滑启停防抖动
真实案例
华东某药包线，早班 6K8 上电 LCD 报 “Checksum Error” 无法 BOOT——Flash 内固件区坏块。原厂早 EOL，紧急找贸易商调一块测过 6K8（同 103-7302 Rev.C），插原机箱 24V、接 RS-232 用 6K Commander Download 备份程序（幸好上年做过 .prg 文本备份），2 小时内恢复生产。电气工长说：”以后每半年把程序 Text Dump 拷一次，这机器比我们工龄都大。”
