描述
产品深度介绍

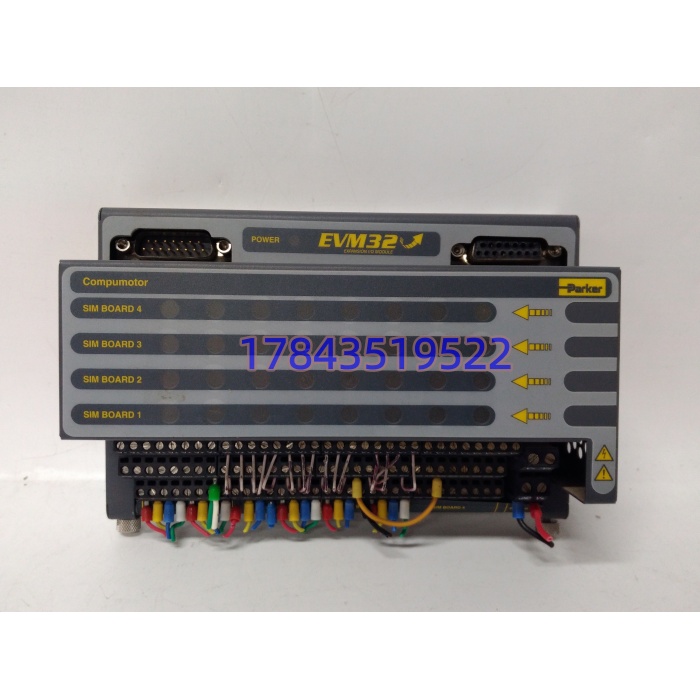

在光伏或包装产线中，当一台高速旋转式包装机需要同时协调薄膜输送、成型、封切等多个伺服轴时，6K 运动控制器本体的 I/O 点数往往不够用。此时 EVM32-BASE 就是解决点位瓶颈的关键。它通过专用电缆连接 6K 控制器，提供 4 个 SIM 子板槽位，让工程师能像搭积木一样按需组合数字量和模拟量接口。
这块底板的核心价值在于其灵活的模块化设计与强大的抗干扰能力。内部具备 1500VAC 光电隔离，能有效抵御伺服驱动器产生的高频电磁干扰，确保运动指令不丢步、不错位。此外，它支持多台底板级联，单条总线最多可挂载 8 块底板，大幅节省了长距离拉线的成本。目前该型号在原厂渠道已逐步进入成熟后期，国内有现货的供应商通常能在 1-3 个工作日内发货。
关键技术规格
| 项目 | 参数 | 备注 |
|---|---|---|

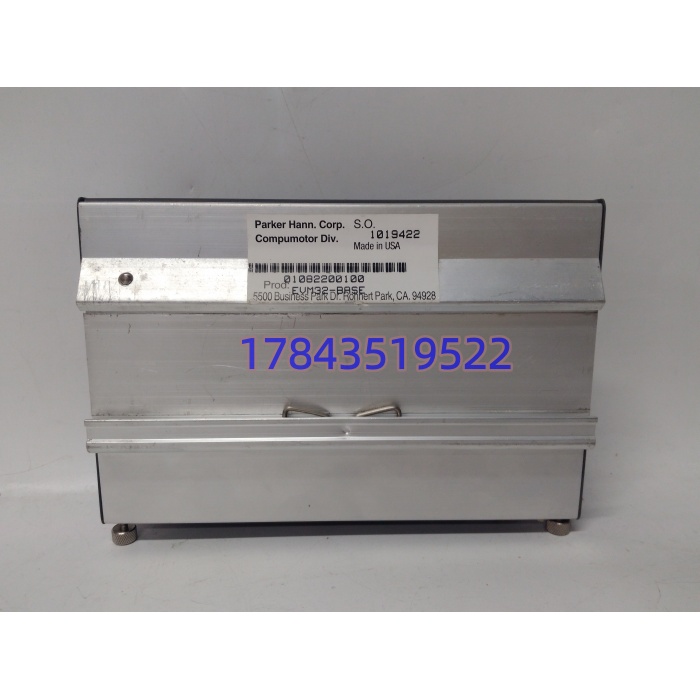

| 模块型号 | EVM32-BASE | Parker 物料号 1019422 |
| 产品类型 | 运动控制器 I/O 扩展底板 | 本体无 I/O，须配 SIM 子板 |
| 适配主机 | Parker 6K 系列多轴运动控制器 | 如 6K2, 6K4, 6K6, 6K8 |

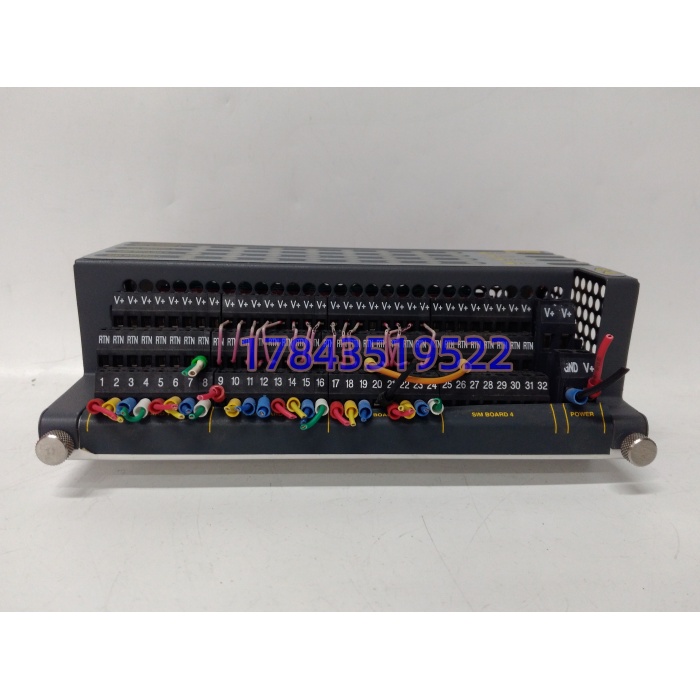

| 槽位配置 | 4 个 SIM 子板插槽 | 单槽 8 通道，单机最高 32 点 |
| 通信接口 | 专用级联接口 | 支持 Daisy Chain 菊花链 |
| 供电电压 | 24 VDC 工业直流 | 整机功耗约 5W |
| 电气隔离 | 1500 VAC 光电隔离 | 现场侧与控制总线隔离 |
| 保护机制 | 单通道短路及过压硬件限流 | 单路故障不影响基板运行 |
| 安装方式 | 35mm DIN 导轨卡扣安装 | 带可拆卸防尘上盖 |
| 工作温度 | -40℃ ~ +85℃ | 宽温适应恶劣环境 |
| 状态指示 | PWR电源、BUS通信、FAULT故障灯 | 快速定位子板异常 |
| 状态 | 成熟期产品 | 备件市场 New Surplus 为主 |
应用场景与行业案例
“EVM32-BASE 只是块底板，真它背板触点氧化，会导致整组气缸乱动作——设备停机了，第一反应往往是查程序而不是怀疑底板。”老电气工程师的提醒在自动化集成圈不是玩笑。它干的活隐形：不进运动插补算法，只是物理延伸控制器的信号，一旦内部光耦老化，会导致限位信号偶发抖动，引发伺服莫名报警急停。
- 高速食品包装：作为核心扩展，接收视觉系统的飞剪追标信号，精准控制切刀伺服，保障连续运动中的切割精度。
- 激光切割加工：负责采集 Z 轴调焦与随动传感器的模拟量数据，并控制多头切换阀，保证复杂轮廓的光洁度。
- 重型物料搬运：高强度金属结构能抵御大型行车频繁启停带来的持续机械震动，防止内部模块松动脱落。
真实微案例：2024 年华东某汽车零部件厂，一条焊接产线的搬运机械手突发抖动并报错。到现场排查发现，其中一块 EVM32-BASE 的第三个槽位 FAULT 红灯亮起，导致该组气缸的磁性开关反馈信号时有时无。断电拆下底板，发现内部 SIM 板金手指处有明显氧化层。更换一块全新 EVM32-BASE 并将原 SIM 子板插回，重新上电后通讯恢复正常，机械手动作随即恢复平稳。设备科长表示：”原厂走采购流程要三周，现货商隔天就到，虽然贵了点，但产线停一天的损失远超这点差价。这种底层硬件必须留冷备。”
