产品详情
· 型号：SCXI-1326
· 品牌：National Instruments（NI）
· 系列：SCXI 接线端子系列（同族有 1325/1327/1330/1349）
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | SCXI 无源高压数字 I/O 接线端子板 |
| 订货号 | 777572-01（部分渠道标 777572-02，多为尾缀批次差异，需核对） |
| 适配 SCXI 模块 | SCXI-1162（5V/TTL）、SCXI-1162HV（高压 48V 数字）、SCXI-1163、SCXI-1163R |
| 接线端子 | 48 路独立螺钉端子，0.2-2.5 mm²（24-12 AWG），螺丝刀一字/十字通用 |
| 连接器 | 1× 96 针 DIN 41612 C 型母座（对接 SCXI 模块前出针） |
| 分组结构 | 8 组 × 6 端子（每组合 VCC/GND/COM + 4 路 I/O），组内 COM 独立 |
| 额定电压 | 300 Vrms CAT II（通道-大地），60VDC 连续工作（1162HV 模式下） |
| 额定电流 | 2 A 每通道（端子螺钉载流），总电流受 SCXI 模块限制 |
| 隔离耐压 | 相邻组间 250Vrms 典型，组-机壳 1500Vrms（以原厂手册为准） |
| 线规扭矩 | 端子螺钉推荐 0.5-0.6 N·m，过紧滑牙、过松发热 |
| 安装方式 | SCXI 模块正面直接扣合，由 2 颗手拧螺钉固定；机柜内无需额外支架 |
| 工作温度 | 0~+55℃（运行），-40~+70℃（存储） |
| 状态 | NI 官方 EOL，市面为库存/二手拆机件 |
产品介绍

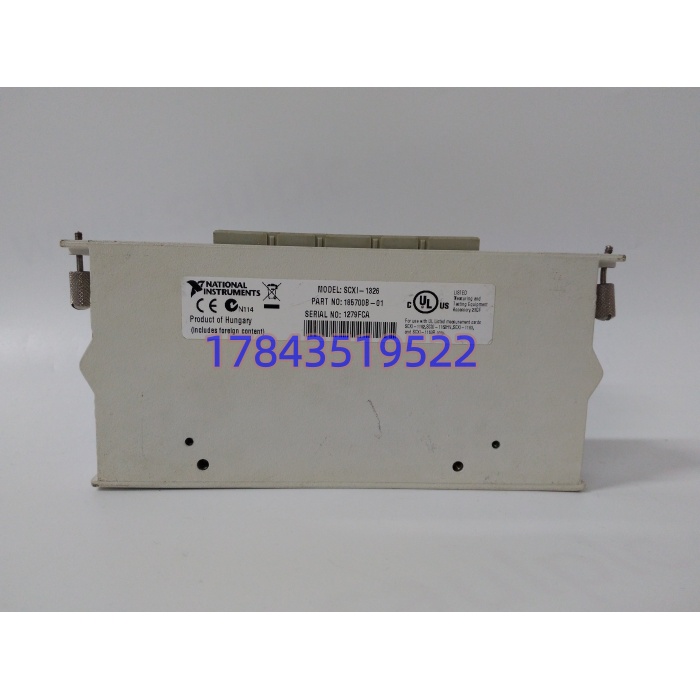

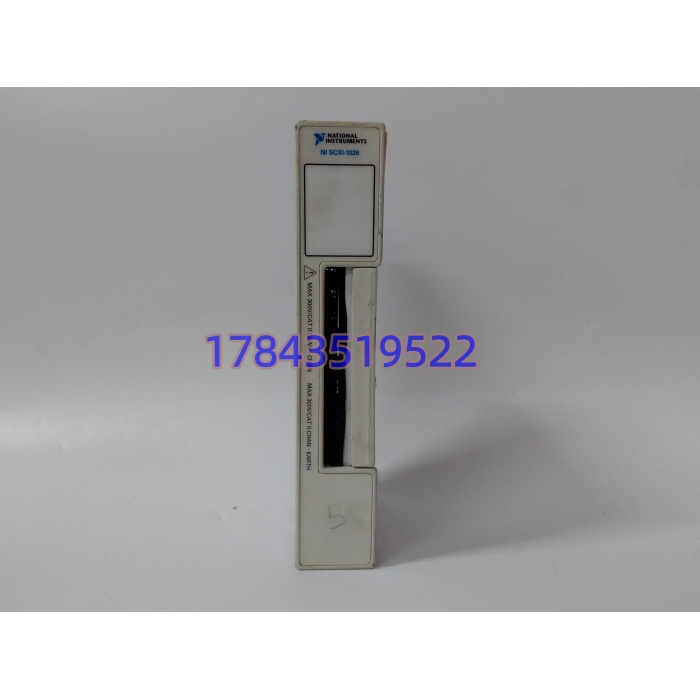

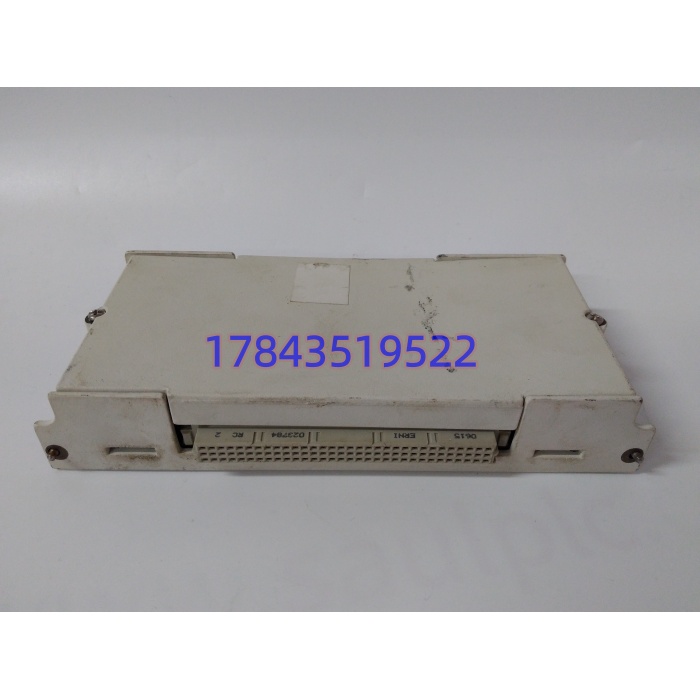

SCXI-1326 不是一张电子卡，是 NI SCXI 平台上给高压数字 I/O 模块配套的前端接线端子板。它干的事很朴素：把 SCXI-1162HV 那块卡前脸的 96 针高密度 DIN 连接器，变成现场电工看得懂、拧得动的 48 个螺钉端子。里面没有任何放大、隔离、滤波电路，纯铜箔走线穿塑胶基板，坏了也就断路或螺丝滑牙，不存在”程序丢了”这种事。
坦白讲，这东西在备件市场被 SEO 搞得面目全非，搜出来一堆页把它写成”DAQ 采集卡””模拟量调理模块””高压放大器”，全是商家把 SCXI-1326 前缀和 1327（热电偶调理）、1349（应变调理）混在一起堆词。真货就是一块绿色 FR4 板子加一排 Phoenix-style 螺钉端子，拿在手里沉甸甸的，没有一颗芯片。和 SCXI-1325（32 路高密度端子）比，1326 的优势是端子间距宽、螺丝大、手拧工具容错高，戴手套也能操作；和 1327 比，它没有冷端补偿和 CJC，纯数字量直通。竞品差异就一句：第三方通用端子排能接线，但 96 针 DIN 的引脚映射、COM 组分配、爬电距离是按 NI 的 SCXI 模块量身定的，换杂牌端子排，1162HV 的 48V 数字量在变频柜旁边半年就爬电碳化。
应用场景与行业案例
我在现场遇到过最扯的：某汽车线束测试台，半夜随机误报短路。查了三天以为是 SCXI-1162HV 芯片软击穿，最后发现是 SCXI-1326 第 17 号端子螺丝没拧紧，48V 数字量输出在振动下间歇性开路，PLC 读到高阻态判短路。
典型场景：
- 汽车线束 EOL 测试台：SCXI-1162HV 出 48 路 48V 数字量，经 SCXI-1326 接继电器矩阵，一次性打几百个回路的导通/绝缘/耐压测试。
- 风电变桨柜老化台：SCXI-1163R 高速数字 I/O 经 1326 接变桨驱动器 DI/DO，300V CAT II 隔离扛得住柜内瞬态，不用额外加中间继电器。
- 家电安规测试线：SCXI-1162 的 5V TTL 经 1326 接气动探针，48 路同时扫按键、指示灯、门开关状态，端子间距宽不怕探针线皮剥长了短路。
- 军工线缆导通台：SCXI-1326 的 8 组独立 COM 排允许同时接 8 种不同电压等级的被测件，不用每张卡单独供电。
- 老旧产线数字化改造：原继电器逻辑柜拆掉，SCXI-1162HV + 1326 直接接管原有 48V 直流电磁阀和限位开关，PLC 程序不用大改。
真实案例：2020 年东北某重卡线束厂，新线试产第三天，EOL 台随机报”Pin 37 对地短路”。换过 SCXI-1162HV、换过机箱、重装过 LabVIEW 驱动，问题依旧。我到现场把 从模块上拔下来，翻过来一看，第 37 号端子对应的铜箔走线边缘有一处细微碳痕——前任接线工剥线太长，铜丝翘起来碰到隔壁组的 48V 端子，长期打火碳化形成漏电通道。换一块 2015 年库存 777572-01，螺丝全部按 0.55 N·m 重新紧固，试产 500 台零误报。测试主管说”这板子不值钱，但它一松，全车间 12 个工位停摆”。后来我们要求所有 上线前必须用通断蜂鸣档逐点核验，再没犯过。
