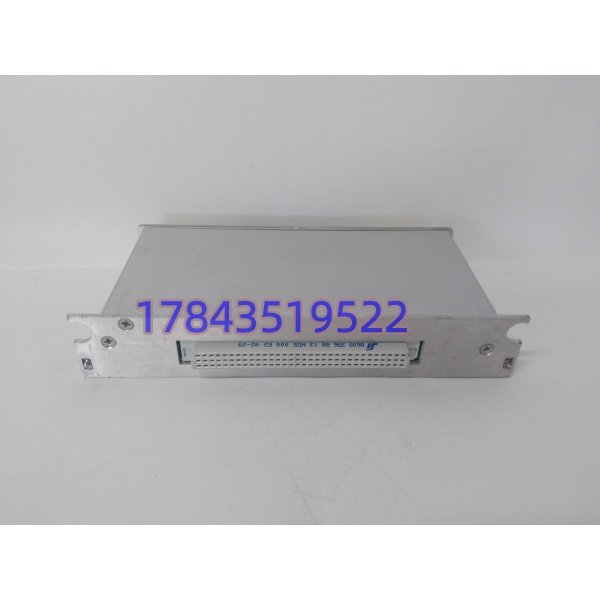

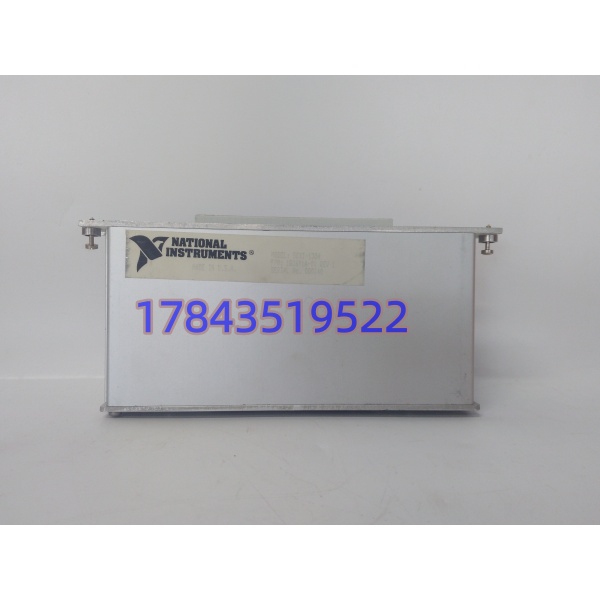

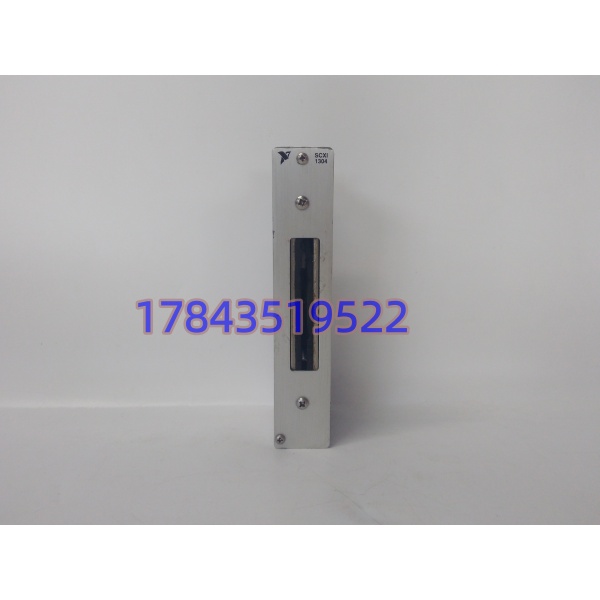

NI SCXI-1304 777687-04 | 交流/直流耦合接线端子板

描述

产品详情

· 型号：SCXI-1304
· 部件号：777687-04
· 品牌：National Instruments
· 系列：SCXI信号调理平台

规格参数

产品介绍

先解决最核心的认知偏差——这块板子不是用来装模块的机箱，而是插在机箱里的那些模块前面那层接线板。

SCXI-1304干的事情很具体：把现场传感器的线拧到它的螺丝端子上，通过开关选一下是“交流耦合”还是“直流耦合”，然后信号通过背板传给SCXI-1100或SCXI-1140之类的调理模块去做放大、滤波、采样。选交流耦合时，信号路径里串入一个高通滤波器，把直流分量切掉，只让变化的交流分量通过——这在测量含有直流偏置的交流信号时非常有用。选直流耦合时，信号直接通过，什么成分都保留。

它还带了一个100kΩ的偏置电阻，每个通道可以单独开关决定要不要把这个电阻接到地上——现场浮空的信号源（比如没有接地参考的热电偶），如果不给它一个对地回路，输入端的共模电压会飘到天上去。严谨来说，如果这个偏置电阻处于“接合（engaged）”状态，通道间的隔离规格就不成立了——这在接多个不同地电位信号时是个必须注意的细节。这条信息对于之前采购SCXI-1100的用户尤其重要：非隔离模块搭配偏置电阻接地，如果现场存在地电位差，会直接把问题引到信号端。

应用场景与库存策略

这种前端接线板本身不包含有源电子元件，故障率比模块低，但它的物理损耗是真实的——螺丝端子反复拧会滑丝、BNC接头插拔多了会接触不良、背板排针可能会弯。

典型场景与备货建议：

• 多通道温度/应变采集系统——SCXI-1100前端连接SCXI-1304，32路热电偶通过22个螺丝端子接入。建议：确认你现有的系统架构中是接线板还是机箱，再决定备货类型。
• 振动/噪声测试（交流耦合场景）——SCXI-1140系列动态信号采集模块配合SCXI-1304的交流耦合模式，切掉传感器的直流偏置。建议：备1块同型号接线板，同步检查配套SCXI模块的兼容性版本。
• 老旧测试系统延寿——产线/实验室的SCXI机箱还在运行，前端接线端子磨损。建议：停产件尽早锁货，螺丝端子属于消耗品，磨损了没有维修价值，只能换。
• 多系统之间备件通用——同一型号接线板可配不同SCXI模块，流转效率高。建议：建立共用备件池，不按工位单独囤货。

真实案例：

某个航空测试台的SCXI-1140采集模块配了4块SCXI-1304接线板。某次试验前自检发现第2通道信号始终偏小，排查了半天——传感器、线缆、SCXI模块都是好的，最后发现是那个通道的螺丝端子被反复拧了几年后滑丝了，接触电阻变大了好几欧。换了一块备用的接线板问题解决。
