描述
产品详情

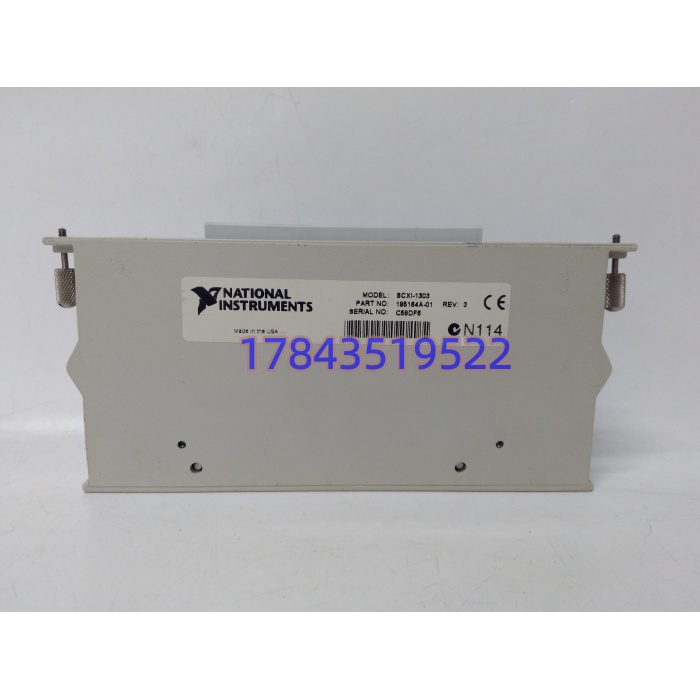

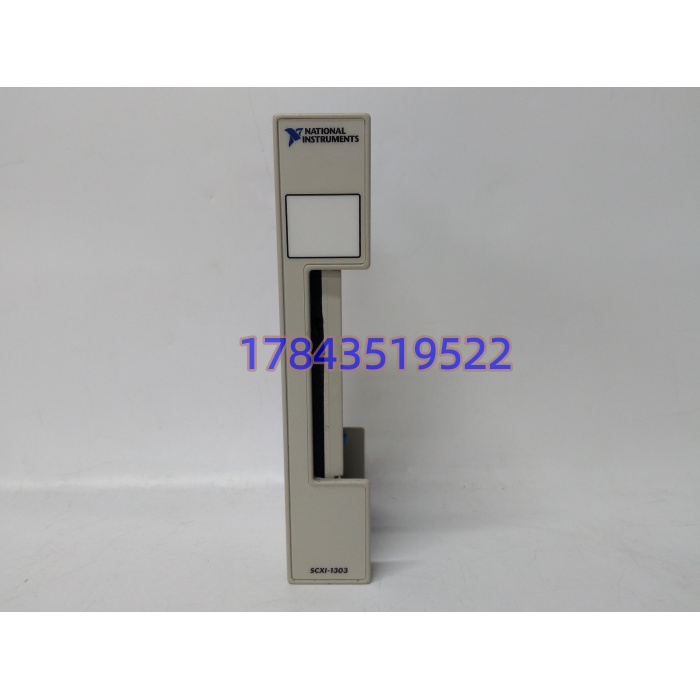

· 型号：SCXI-1303
· 品牌：NI（National Instruments）
· 系列：SCXI 13xx 接线端子族（配 SCXI-1100 / SCXI-1102 / 1102B / 1102C）
技术参数
| 参数项 | 指标（SCXI-1303 / 777687-03） |
|---|---|

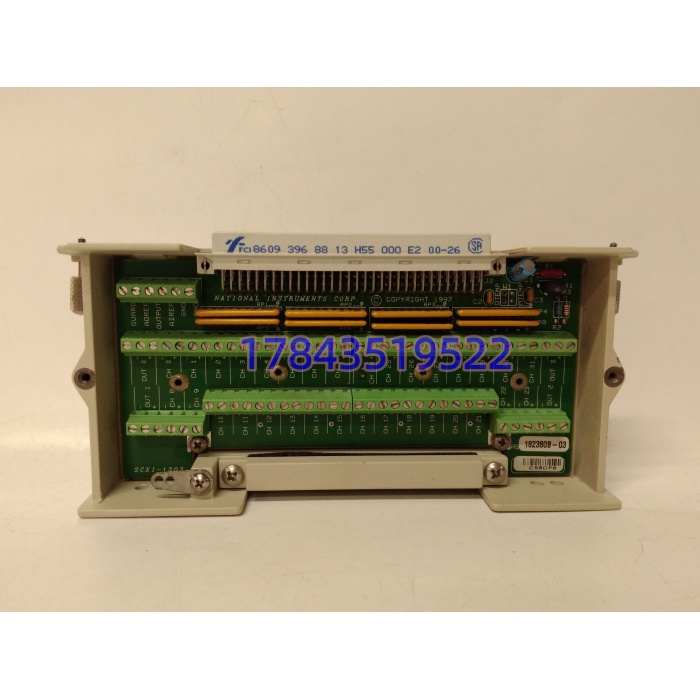

| 模块类型 | 32 通道等温接线端子板（Isothermal Terminal Block） |
| NI 部件号 | 777687-03 |
| 背接连接器 | 96 针 DIN C 公头，直插 SCXI-1100/1102/B/C 模块前端 |
| 螺丝端子 | 78 颗（32 对差分管脚 + 1 对机箱地 + 3 颗 OUTPUT/AOREF/GUARD + 预留） |
| 适用线径 | 26~16 AWG，剥线约 5 mm |
| 等温结构 | 内部铜等温平面，消除端子-冷端传感器间热梯度 |
| CJC 传感器 | 高精度热敏电阻，0~55 ℃ 输出 1.91 V→0.58 V |
| CJC 精度 | ±0.5 ℃（15~35 ℃），±0.9 ℃（0~15 ℃ 及 35~55 ℃），重复性 ±0.2 ℃ |
| 偏置电阻 | 出厂 10 MΩ（配 1102/B/C）；随盒附 10 Ω 网络（配 1100 高速采样用），插座可换 |
| 开路检测 | CH+ 上拉 +5 V、CH- 偏置到地，断偶通道放大器饱和至正轨 |
| 屏蔽 | 全金属外壳，GUARD 接 SCXIbus 防护层，抗 EMI/RFI |
| 供电 | 无独立供电，CJC 与偏置由 SCXI 模块背板取 |
| 工作温度 | 0 ℃ ~ +55 ℃（存储 -20~+70 ℃） |
| 尺寸 / 重量 | 约 493×43×188 mm / 0.45 kg |
| 软件 | NI-DAQ 驱动，LabVIEW / LabWindows-CVI 组态 |
| 认证 | CE / UL，RoHS 依出厂批次 |
产品介绍
炉温标定系统凌晨报”通道 7 饱和 +32767″，第一反应不是查 SCXI-1102C，是先摸 SCXI-1303 上 7 号端子的 K 型偶丝——十次有七次是偶丝压接松了半圈，断偶检测电路把 CH+ 拉到 +5 V，模块放大器直接顶到正饱和。SCXI-1303 在 NI 数据采集链里干的是”把现场毫伏级热电偶信号干净收进来”的脏活：78 颗螺丝锁线，内部等温铜面把 32 对端子温度拉平到 CJC 热敏电阻同一温区，偏置电阻给浮地偶提供 10 MΩ 回流路径，断线瞬间硬件自检。它本身不做 ADC（那是 SCXI-1102C 的活），但没了这块等温板，冷端补偿误差能漂到 2~3 ℃，计量级测温直接废。
采购这件的坑全在”张冠李戴”：搜索结果里常把它写成”通用 32 路 AI 端子””配 SCXI-1125 用””带 7 寸屏的操作面板”——全错。严格来说，SCXI-1303 只认 SCXI-1100 和 SCXI-1102/B/C 这几块差分级热电偶输入模块；SCXI-1125 是 SCXI-1305 BNC 板的伴侣，硬把 1303 插 1125 前端物理能卡进去但通道定义全错。现场实测发现，同号拆机件若等温铜面氧化发暗、热敏电阻引线有补焊，CJC 读数会随柜温非线性漂移，标称 ±0.5 ℃ 实际能摊到 ±1.5 ℃——这种件在计量实验室就是隐患，在普通工业炉群控里凑合能用。NI 已将其列入停产件（Obsolete），新项目别再选型，老系统备库走原装密封或原厂拆机良品，仿冒端子板（无 DIN C 定位销、螺丝用锌合金）会插坏 1102C 的背板弹簧针。
替换与升级建议
直接替换
- SCXI-1303（777687-03）→ 同部件号同尾标：物理与电路一致，同 SCXI-1102C 机架直接拔插；换前抄旧板偏置电阻档位（1102 用 10 MΩ / 1100 用 10 Ω），新板拨到同档。
- 777687-03 → 老 BOM 写 无尾号：NI 内部同物，部件号补全即可。
软件兼容（需改配置）
- → SCXI-1300（777687-00）：同为 1100/1102 族通用端子，但 1300 的 CJC 精度与等温结构略逊于 1303，计量级测温不建议降级；工业炉群控可降配，NI-DAQ 里把模块 CJC 源选”端子板传感器”即可，无需改主控程序。
- （配 1102C）→ 同板配 SCXI-1100：硬件可插，但必须把偏置电阻从 10 MΩ 换成随盒 10 Ω 网络，否则 1100 高速采样时浮地偶通道会漂；改电阻约 10 分钟/板。
硬件不兼容
- → SCXI-1305（BNC 端子）：1305 是 SCXI-1120/1121/1125/114x 的 BNC 伴侣，接头形式与偏置电路完全不同，强插 1102C 无效。
- → SCXI-1310（1104/C、1140 用）：1310 是另一组 13xx 子型，DIN C 引脚映射不对，通道全乱。
- 把 当通用 AI 端子接应变片/4–20 mA：无激励源、无桥路供电，强行接电流信号会烧偏置电阻网络。
