描述
关键技术规格

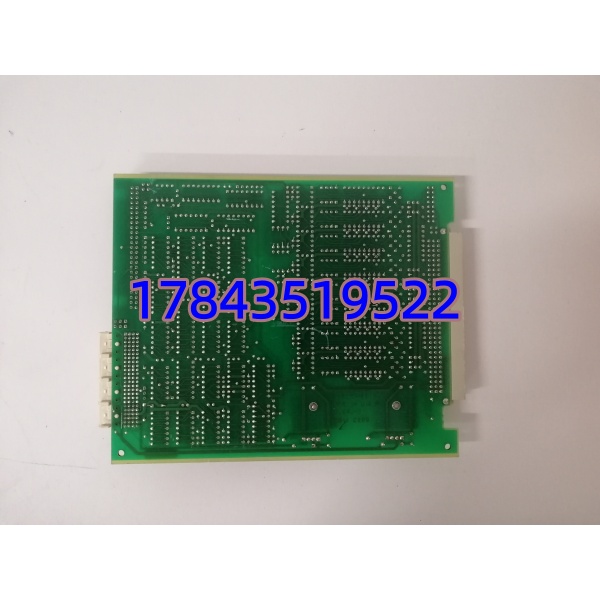

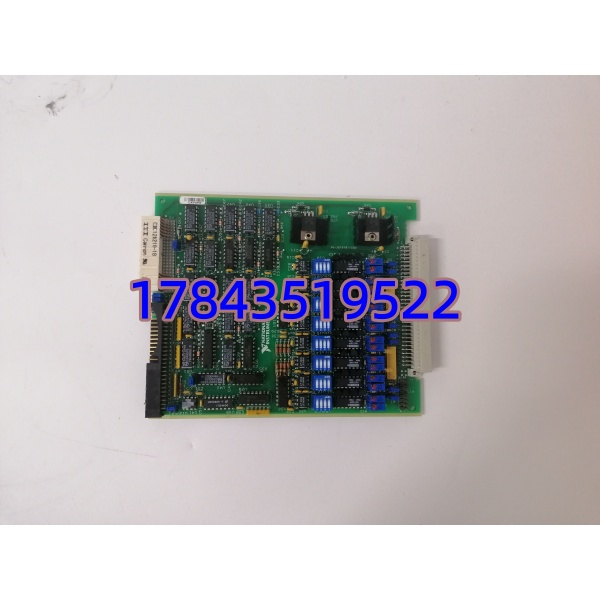

| 参数 | 规格值 |
|---|---|
| 完整型号 | SCXI-1140（属于 SCXI-1100 系列高精度放大器家族） |
| 制造商 | National Instruments (现 Emerson 旗下) |
| 系统平台 | SCXI-1000 / SCXI-1001 / SCXI-1000DC 等机箱系统 |
| 输入通道 | 8 路差分输入（Input Impedance: 1 MΩ // 100 pF） |
| 增益配置 | 每通道独立可编程增益：1, 10, 100, 200, 500 倍（通过 DIP 开关或软件设置） |
| 同步机制 | 板载 8 通道同步跟踪保持放大器 (Track-and-Hold)，由外部 TTL 触发信号控制 |
| 输出特性 | ±10 V 或 ±5 V 模拟输出（软件可选），驱动能力 ±5 mA |
| 动态性能 | 压摆率 15 V/μs，建立时间 <2 μs，输入噪声密度 12 nV/√Hz |
| 共模抑制 | CMRR >120 dB @ 60 Hz（增益=500 时），有效抑制工频干扰 |
| 过压保护 | 通电状态下 ±30 V 连续过压保护，输入端串联 1 kΩ 限流电阻 |
| 连接方式 | 50针 SCSI 接口（通过 SCXI-1345 等端子块连接现场信号） |
| 供电需求 | 由 SCXI 机箱背板提供 +5 V / ±15 V 电源 |
| 工作温度 | 0°C ~ +50°C（机箱内环境），相对湿度 0-90% 非凝露 |
| 兼容软件 | NI-DAQmx, LabVIEW, SignalExpress, Visual Studio .NET |
产品深度介绍
SCXI-1140 解决的是动态信号采集中最头疼的”相位一致性”问题。传统多路复用采集卡是轮流扫描通道的——第一个通道采完采第二个，中间有微秒级的延迟。对于振动分析、声学测试这种需要精确测量相位差的场景，这点延迟就是致命误差。
SCXI-1140 内部集成了 8 个独立的跟踪保持放大器，就像一个拥有 8 个镜头的相机。当外部触发信号到来时，8 个通道会同时”按下快门”，瞬间冻结当前的模拟电压值。随后采集卡可以慢慢地去读取这 8 个被”冻住”的电压，不用担心时间差。我见过一个汽车发动机 NVH 测试项目，换了普通扫描卡后，原本清晰的燃烧阶次在频谱图上糊成一团，换回 SCXI-1140 后立即恢复清晰——这就是同步采样的威力。
这板子还有个绝活：增益高达 500 倍。配合 SCXI-1142 贝塞尔滤波器使用时，能把微伏级的传感器信号放大到采集卡的最佳量程区间，信噪比提升明显。不过要注意，增益太高容易把环境噪声也一起放大，现场布线时屏蔽接地一定要做好。
应用场景与现场痛点
在旋转机械故障诊断中，工程师需要通过振动信号的相位关系来判断不平衡、不对中或松动故障。如果采集卡各通道之间存在时间延迟，计算出的相位差就会失真，导致误诊。SCXI-1140 的同步采样特性使其成为此类应用的刚需。
典型应用场景：
- 汽车与航空航天 — 噪声振动粗糙度(NVH)测试
发动机、变速箱、悬置系统的振动模态分析。需要同步采集多个加速度计信号，计算传递函数和相干函数。SCXI-1140 确保各通道数据在时间轴上完全对齐。
- 电力与能源 — 发电机组状态监测
水轮机组、风电机组的塔筒振动监测。通过多传感器阵列分析振型，预测叶片裂纹或轴承磨损。同步采样对阵风引起的瞬态响应捕捉至关重要。
- 声学与音频 — 麦克风阵列测试
扬声器频率响应测试、消声室声场分析。多个麦克风同步采样才能重建准确的声场分布图，避免”鬼影”干涉条纹。
- 科研与教育 — 结构动力学实验
桥梁、建筑模型的模态敲击试验。用力锤激励结构，同步采集激励力和多个响应点的加速度，计算频响函数(FRF)。没有同步采样，FRF 的虚部（相位信息）就是错的。
案例：西南某水电站，#3 机组大修后振动超标。技术人员用普通 USB 采集卡测了 16 个测点，数据显示各点振动幅值都正常，但相位关系混乱，无法判断振源。后来借了一套带 的 PXI 系统重新测试，发现 3# 轴承的垂直与水平振动相位差接近 180°，确认为轴承座松动。紧完螺栓后相位恢复正常，振动值下降 60%。事后该厂专门采购了两块 作为振动分析专用备件。
