描述
产品详情

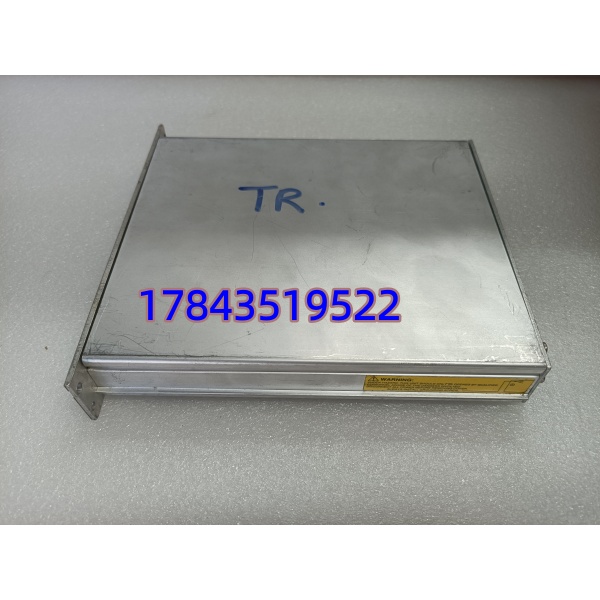

· 型号：SCXI-1125
· 品牌：National Instruments（NI）
· 系列：SCXI — 信号调理模块（配合 SCXI-1000/1001/1100 等机箱及 DAQ 主控卡/接口）
规格参数
- 产品型号：SCXI-1125（8-Channel Isolated True RMS Input Module）
- 适用机箱：NI SCXI-1000 / 1001 / 1100 / 1102 等（占用 1 槽）
- 通道数：8 路独立差分输入（CH0–CH7）
- 输入信号类型：AC True RMS Voltage 或 DC Voltage（软件/硬件配置选择）
- 输入量程（RMS）：±30mV / ±300mV / ±3V / ±30V / ±150V / ±300V（跳线或软件选档，依版本），最低可测 30mV RMS
- 最大输入耐压：300V RMS CAT II（通道对地），通道间 250V RMS 隔离
- 隔离方式：变压器隔离（电源+信号），典型 500Vrms 测试（部分资料标 1500V DC 瞬时），每通道独立
- 频率响应（AC RMS）：DC-coupled 或 AC-coupled 可设，带宽 DC～100kHz（–3dB @ 最大量程）
- 转换方式：真有效值（True RMS）基于 AD637 或等效 RMS-DC 转换器，波峰因数 ≤ 3（典型）@满量程
- 输出至 DAQ：每通道经缓冲放大输出 ±5V 或 ±10V（对应所选量程满度），通过 SCXI 背板送主控 DAQ 卡或多路复用至 SCXI-1600（USB）
- 增益误差：典型 ±0.1% RDG ±0.05% FS（需核对原厂手册校准日期）
- CJC（冷端补偿）：无（非热电偶模块；若需 TC 调理选 SCXI-1102 等）

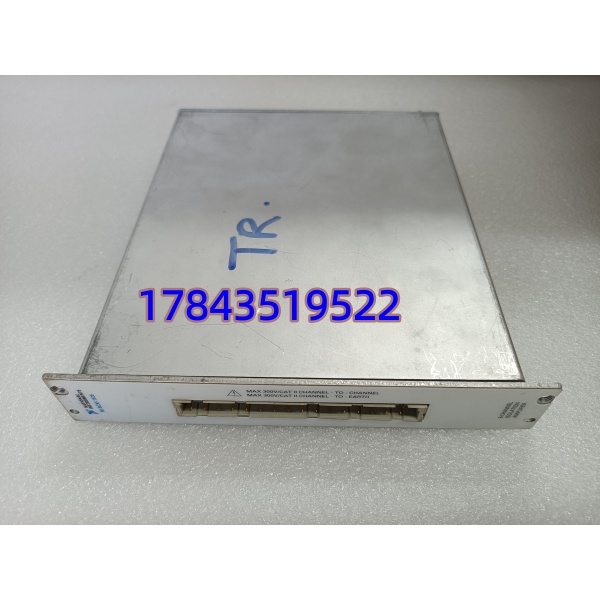

- 前面板：各通道有校准微调电位（部分版）、量程选择 DIP 开关 / 软件控制（依固件）
- 供电：通过 SCXI 机箱背板 +5V / +12V / –12V（依机箱电源）

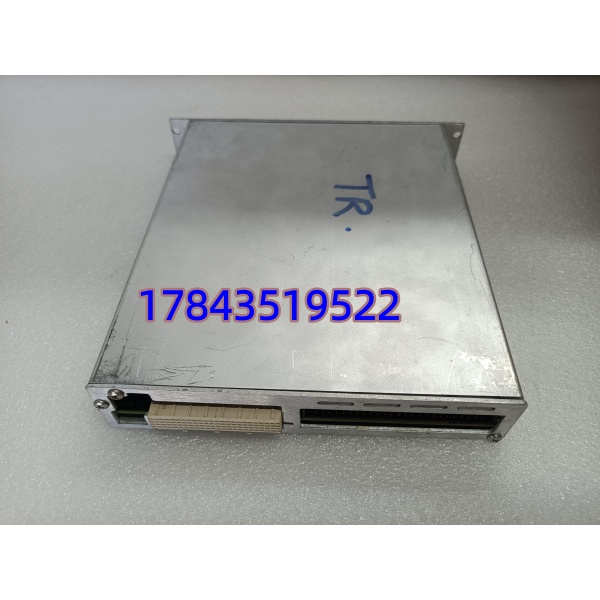

- 安装：插入 SCXI 机箱任意 I/O 槽，通过 ribbon 电缆或背板总线连 DAQ 设备（如 PCI-6036E + SCXI-1349 电缆或 SCXI-1600 USB 接口模块）
- 工作环境：0℃～+50℃（运行，典型实验室/工业版），-20℃～+70℃（存储），5%–95% RH 无凝露
- 认证：CE / FCC Class A / UL / C-UL（依批次）
- 配套软件：NI-DAQmx（Traditional NI-DAQ 亦支持），在 Measurement & Automation Explorer (MAX) 中配置 SCXI 机箱/模块
产品介绍
SCXI-1125 是 NI SCXI 系列中专门用于安全测量高电压交流/直流信号的隔离真 RMS 调理模块。它把现场最高 300V AC/DC（如市电、电机端电压、互感器二次电压）经独立通道隔离降压、真 RMS 转换，输出 ±10V 低电平给 DAQ 卡采集——既保护昂贵 DAQ 硬件又保证测量精度不受波形畸变影响（True RMS 对谐波有效）。与 SCXI-1102（热电偶/mV 调理）不同，1125 专为高电压设计且每通道物理隔离。
坦白讲这模块在老旧试验台、电能质量监测柜里还很常见，新项目 NI 主推 C Series + cRIO/sbRIO 做同样事。市面流通基本 NOS 和拆机件。换件注意：SCXI-1125 必须在 MAX 中正确识别机箱型号与 Slot 号，量程跳线/DIP 开关需与原配置一致（或与软件设置匹配），否则读数数量级错。新板不带校准数据——建议保留上次校准证书或做单点校验。
应用场景与行业案例
我在现场（更多是配合高校/主机厂测试台）遇过最典型的是：老电能质量柜用 SCXI-1125 采 220V/380V 相电压（经 PT 100V:380V 一次侧→100V 二次）做谐波分析——某日 CH3 读数漂移超限，查为输入端压敏电阻老化漏电（原装置投运 12 年未校准），换 SCXI-1125 重设量程（±150V 档对应 100V PT 二次满度 150V→比例系数调好）后恢复。它解决的痛点是：直接用 DAQ 卡 ±10V 量程测高电压需外加分压器且无隔离， 一体搞定隔离+量程+True RMS。
典型场景：
- 电能质量/谐波监测试验台 — 通过 PT 二次 100V 接入 ±150V 档，True RMS 捕获含谐波畸变的电压有效值送 LabVIEW 做 THD 分析。
- 电机/变压器测试台 — 量定子绕组端电压（最高 300V RMS 直接进模块）、直流励磁电压，隔离通道互不干扰。
- 老旧工业数据采集改造 — 保留原 SCXI 机箱，替换老化 1125 延续系统寿命，避免整套 DAQ 重建。
- 高校电气实验室 — 安全教学演示：学生接市电进 （CAT II 300V 隔离）而非直连 DAQ 卡，降低触电/打坏硬件风险。
真实案例：
华南某电科院 10kV 配网故障录波试验平台，SCXI-1000 机箱内 Slot3 的 （采 PT 二次 A/C 相电压做录波触发阈值）突然 CH0–CH1 恒显示 0V——自检发现模块内 RMS 转换 IC 热老化。库房有同型号 NOS 件，断电开 SCXI 机箱拔出旧模块插入新模块，确认 DIP 开关设 ±150V 档（对应 PT 100V:380V 一次），NI MAX 中 Rescan Devices 识别 @Slot3，运行原 LabVIEW 采集 VI 验证读数比例正确（100V PT 二次满度对应 7.07V 输出 @±10V 档经标定系数换算），15 分钟内恢复录波触发功能。工程师说：”SCXI 模块不像 PLC 卡常坏，但高压输入端子和 RMS 芯片年限久了会漂——多留一块同型号在仪器柜，顺带每两年做一次单点校准。”
