产品详情

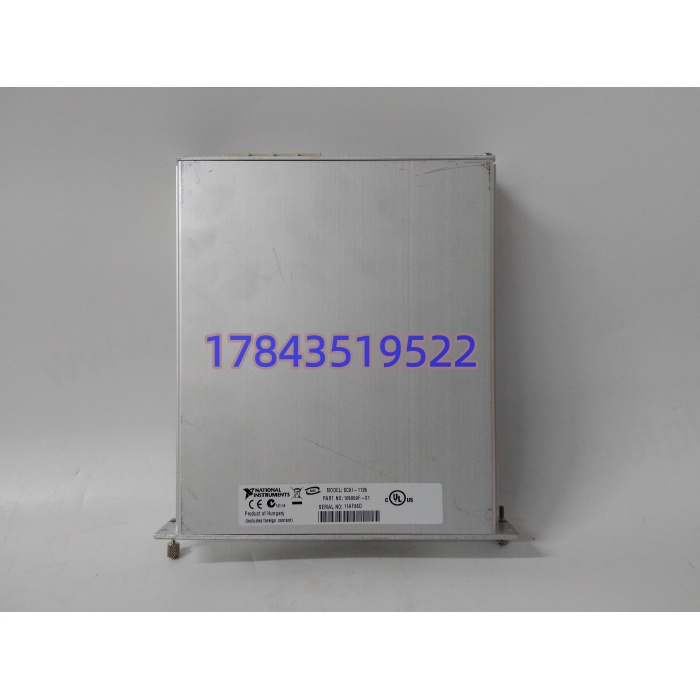

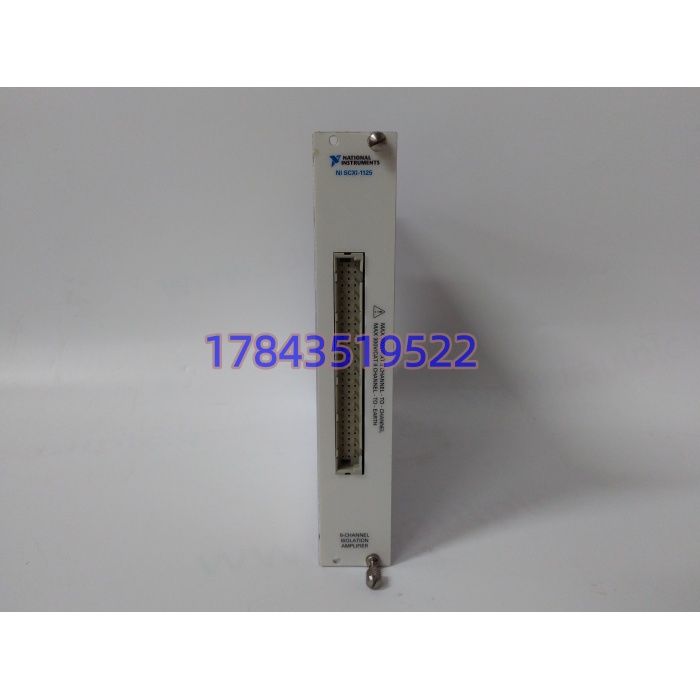

· 型号：SCXI-1125
· 品牌：NI（National Instruments）
· 系列：SCXI 信号调理系列
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 输入通道 | 8路差分，通道间独立隔离 | 非伪差分，每通道有独立信号地 |
| 输入电压范围 | ±0.5V～±300V（依增益档） | 配 SCXI-1313/1314 高压端子可扩至 ±1000VDC |
| 输出范围 | ±5V（至 SCXI 背板，送 DAQ 卡） | 后端 DAQ 卡须支持 ±5V 输入量程 |
| 增益设置 | 软件可编程 1/2/5/10/20/50/100/200/500/1000/2000 | 12档，每通道独立存储于 EEPROM |
| 输入阻抗 | >1GΩ 差分，>2GΩ 对地 | 接应变片/热电偶参考端不拉负载 |
| 隔离电压 | 300Vrms 工作隔离（通道-通道、通道-地） | 耐压测试 2500Vrms/1min，符合 IEC 61010 |
| 共模抑制比 | >100dB @50/60Hz，>80dB @10kHz | 工业现场变频器干扰环境下实测有效 |
| 低通滤波 | 每通道可配 4Hz（-3dB）或 10kHz（-3dB） | Butterworth 特性，二阶有源 |
| 增益精度 | ±0.02% 读数 ±0.005% 量程（典型） | 25℃校准后，温漂 <10ppm/℃ |
| 非线性度 | <±0.001% FS | 16位DAQ卡配它基本够用 |
| 校准存储 | 每通道每增益档 EEPROM 存偏置+增益系数 | 换模块不需重新校准DAQ系统 |
| 背板接口 | SCXI 专用 50pin 背板总线 | 仅兼容 SCXI-1000/1001/1100/1125等机箱 |
| 供电需求 | ±15V/150mA + 5V/50mA 由机箱背板供给 | 不外接电源，机箱电源不足时满配8槽会压降 |
| 工作温度 | 0～+60℃（商用级） | 部分资料标 -20℃ 起，以手册为准 |
| 尺寸/重量 | 约 188×173×30mm，0.4kg | 占 SCXI 机箱单槽 |
| 配套端子 | SCXI-1300/1313/1314 系列 | 高压版 1314 带 1000V 熔断保护 |
| 生命周期 | 已停产，走 NI 备件/二手市场 | Legacy 产品，新项目不建议选型 |
产品介绍
SCXI-1125 是 NI SCXI 时代的经典调理模块，定位很明确：DAQ 卡前面加一道”护城河”。它本身不带 ADC，干的是把现场来的脏信号洗干净再送给后端 DAQ 卡采样。8 个通道彼此独立隔离，这在当年是硬核卖点——你可以通道1接 220V 交流电网监测，通道2接 mV 级应变片，通道3接 ±100V 电池组电压，三者互不干扰，不会因地线电位差把后端 PCI-6251 烧了。和普通的低成本多路复用开关卡（如 SCXI-1126 的兄弟款）比，1125 的隔离架构成本高得多，但换来的是工业现场敢放心接线的底气。
坦白讲，这模块现在的新货已经没了，NI 把它归进 Legacy 产品线，官网只留文档。现场还在用的多是十年前上的测试台架、结构健康监测系统、高压电池测试平台。它的替代路线有两条：一是 NI 新出的 FieldDAQ 系列（IP65/67，分布式，但贵很多）；二是第三方信号调理+普通DAQ卡组合（便宜但精度和隔离指标难对标）。如果你的老系统里 SCXI-1125 坏了，最务实的做法是找同型号备件顶上，别轻易动架构——重做校准和信号链验证的工时比模块本身贵十倍。
应用场景与行业案例
我在现场遇到过最隐蔽的坑：某汽车电池包充放电测试台，用了四块 SCXI-1125 采 32 路单体电压。运行两年后偶尔出现某一通道读数漂移 0.5V，查了半天以为是电池管理系统的问题，结果是该通道增益校准 EEPROM 某个bit翻转了。EEPROM 虽然带校验，但校验算法只覆盖数据区不覆盖地址区，地址错了一位就把校准系数读到了隔壁通道的存储空间。最后重刷 EEPROM 校准表解决。这类老模块”数据还在但错了”比”彻底没数据”更难查。
- 风电叶片全尺寸疲劳试验：32通道应变+16通道加速度，SCXI-1125 的 300V 隔离防止液压作动器地线干扰测试桥路，4Hz 低通滤掉作动器高频振动噪声。
- 电动汽车动力电池包 EOL 测试：±1000V 高压端子配 SCXI-1125，同时采单体电压、总压、绝缘电阻，隔离架构防止高压击穿窜入DAQ系统。
- 桥梁健康监测：野外长期部署，通道间隔离扛得住雷击感应过电压，EEPROM 存校准系数不怕工控机重装系统。
- 航空发动机地面试车：高温应变片信号仅 mV 级，2000倍增益+4Hz 滤波从燃烧室背景噪声里提取叶片应变，共模抑制比 >100dB 是关键。
- 冶金轧机辊缝应力监测：强电磁环境下的 mV 级信号采集，隔离屏障切断轧机整流柜的地环路，读数稳定性比非隔离方案高一个量级。
前年去浙江一个电池厂，老测试台的 第4通道输出恒为 0V，DAQ 卡诊断正常，怀疑模块坏了。原厂订货走 Legacy 流程，交期 12 周起，生产线停一天损失六位数。我们从库存调一块二手 ，先上电空载测各通道偏置（±5mV 以内，正常），再逐个通道灌标准电压验证增益精度（1~2000倍全档位误差 <0.05%，合格），装回机箱，SCXI 机箱断电插拔（规矩不能忘），上电后 NI MAX 里扫到模块，加载原有校准系数，测试台恢复运行。测试工程师说了一句：这东西二十年前的设计，今天还得靠它吃饭。
