描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | PXI‑7344 |
| 板卡规格 | 3U 单槽 PXI，兼容 PXI‑Express 机箱背板 |
| 控制轴数 | 4 轴，支持独立运动、多轴插补、电子齿轮、电子凸轮 |
| 脉冲输出 | 脉冲 + 方向，最高 8MHz，TTL 电平 |
| 编码器反馈 | 增量正交 A/B/Z，最大 20MHz 输入频率 |
| 伺服更新周期 | 每轴 PID/PIVff 闭环更新周期 62 μs |
| 板载资源 | 双处理器，嵌入式实时操作系统，板卡本地运行运动程序，不依赖上位机 CPU |
| 数字 I/O | 32 路可配置 TTL 数字输入输出；每轴自带硬件正负限位、回零输入 |
| 运动轮廓 | 梯形、S 曲线加减速；直线、圆弧插补；点位运动；电子凸轮、电子齿轮 |
| 总线供电 | PXI 背板 + 5V DC 供电，整机功耗＜25 W |
| 工作温度 | 0 ℃ ~ +55 ℃（机箱内部） |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 湿度条件 | 5%‑95%，无冷凝 |
| 接口形式 | 68 针 SCSI‑II 运动 I/O 接口；RTSI 同步总线接口 |
| 软件驱动 | NI‑Motion 驱动，兼容 LabVIEW、MAX 配置工具 |
产品深度介绍

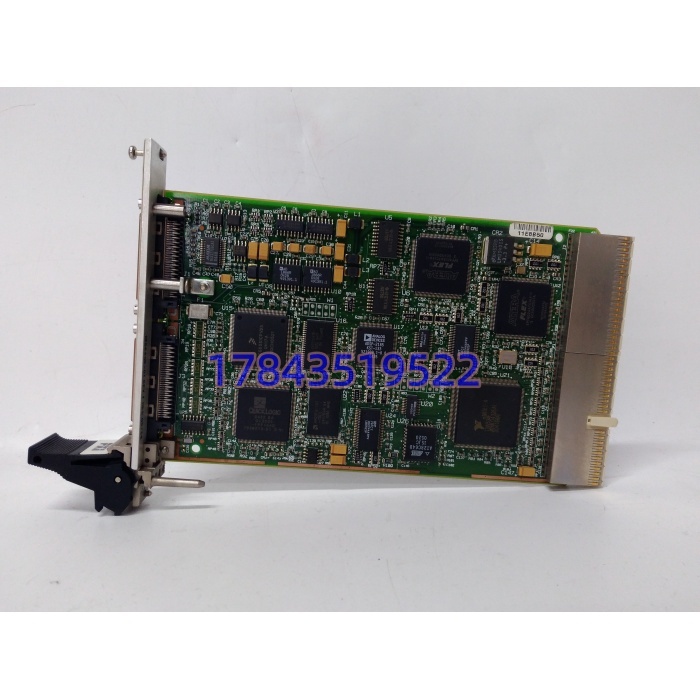

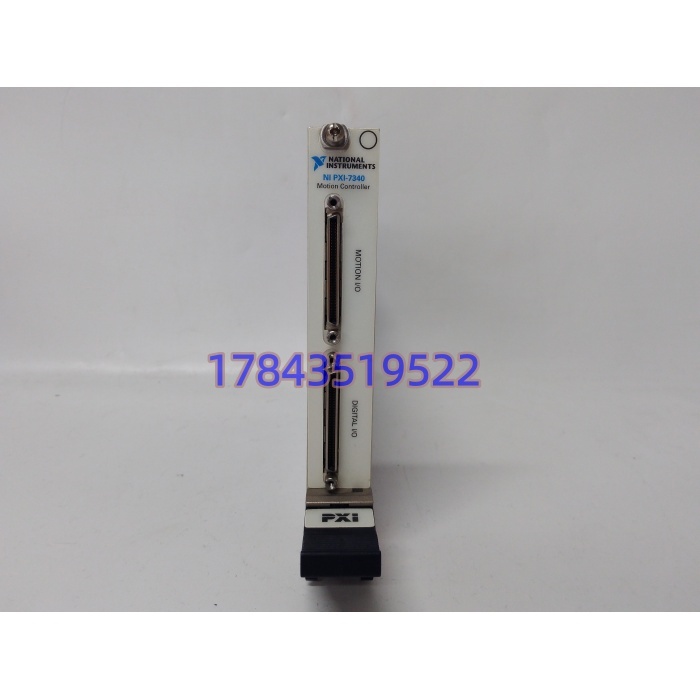

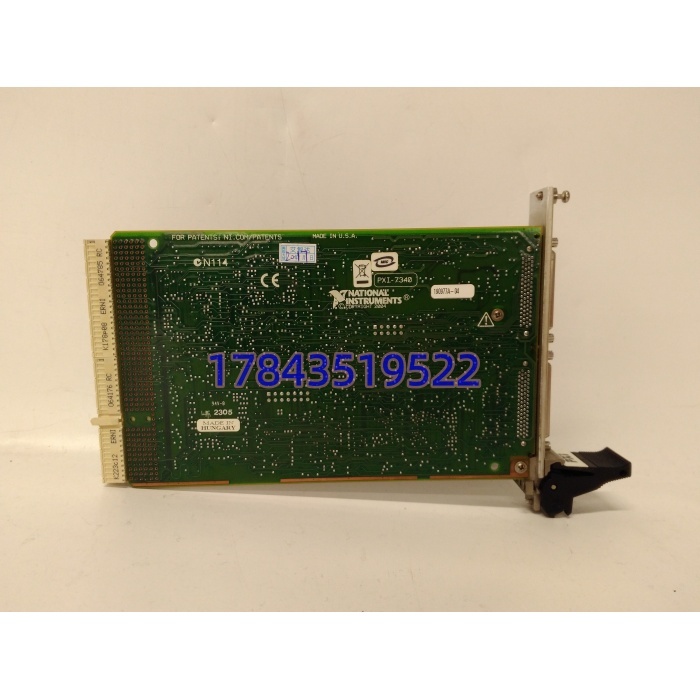

NI PXI‑7344 是 3U 规格 PXI 架构 4 轴运动控制板卡，板卡自带独立实时处理器，运动轨迹运算在板卡本地完成，上位机仅下发指令，运动执行不被主机系统卡顿干扰NI。 板卡输出脉冲方向信号，对接步进驱动器或者脉冲型伺服驱动器；读取增量编码器信号构成闭环，支持直线圆弧插补、电子齿轮、电子凸轮等复杂工艺动作。大量老一代半导体测试设备、激光加工设备、精密检测平台使用该板卡，设备软件基于 NI‑Motion 驱动开发，没有直接硬件替代，设备维修只能使用同型号库存备件。
应用场景与行业案例
很多老精密设备运维都会遇到一个现实困境：整套设备机械结构完好，软件程序完全基于 PXI‑7344 开发。一旦板卡损坏，更换整套运动控制系统，就要重新改写整套 LabVIEW 程序，开发周期长达数周甚至数月，产线停机损失很高。
典型应用场景：
- 半导体检测‑探针台、分选设备 老款晶圆测试平台，4 轴 XYZθ 精密定位，微米级定位要求，设备软件固化，不支持硬件迁移改造。
- 激光加工‑激光切割、激光微加工设备 多轴联动轨迹加工，需要板卡本地实时运算，降低 Windows 系统卡顿带来的运动抖动。
- 自动化测试‑ATE 自动测试工装 多轴位移台定位，同步采集数据，PXI 机箱内和采集卡、数字 I/O 卡通过 RTSI 总线硬件同步。
- 科研实验室‑精密运动平台 高校、研究所老测控平台，整套 LabVIEW 工程基于 NI‑Motion 开发，重新开发成本高。
案例：某半导体设备抢修 去年下半年，长三角一家半导体零部件厂商一台老探针台，PXI‑7344 板卡故障，设备 4 轴无法闭环运动。 整机软件是多年前定制开发，源码不全，迁移新运动板卡工作量巨大。联系 NI 原厂，型号早已停产，没有现货。产线该设备承担关键零部件测试，停机每天损失十几万。 我们完成全套上机、4 轴全功能测试后发出备件。客户断电更换板卡，导入原有 MAX 配置文件，简单 PID 参数微调，设备恢复正常生产。 之后客户采购 1 块备件存放在库房，作为应急储备。
