产品详情

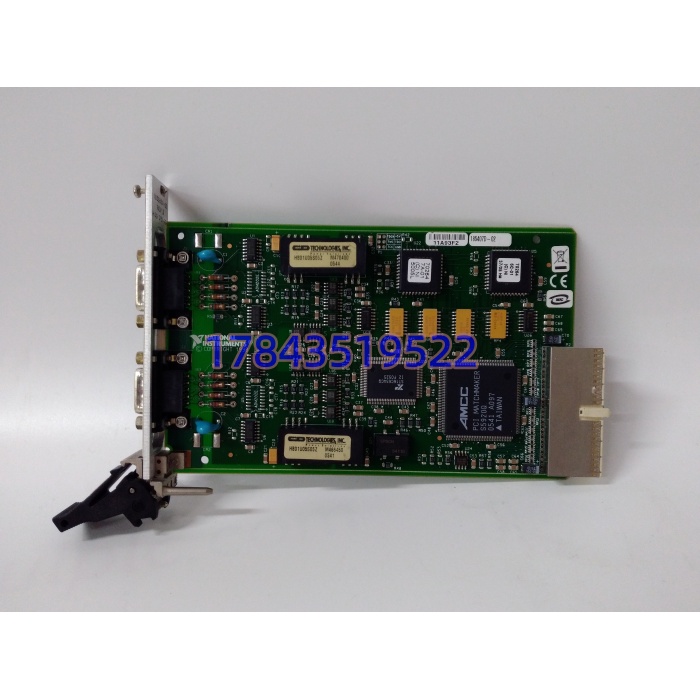

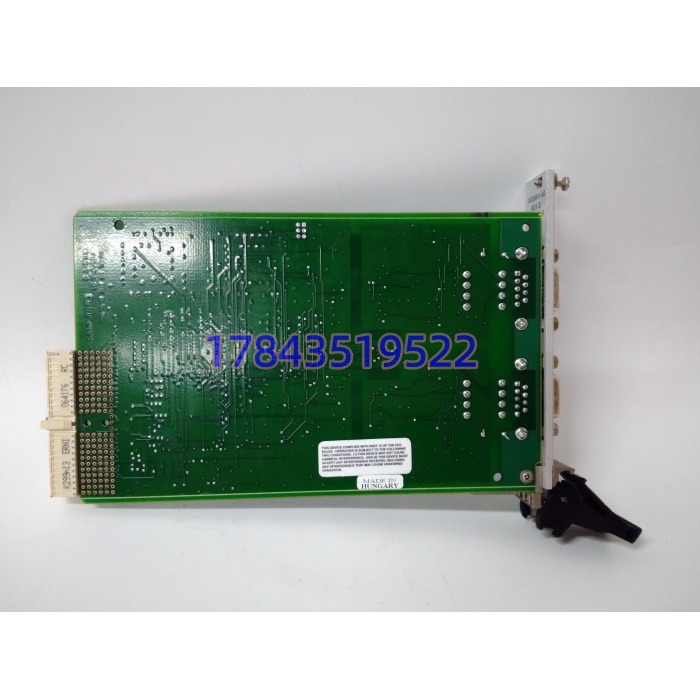

· 型号：PXI-8423（/2 两口 DB9 公头，/4 四口 10P10C 模块化）
· 品牌：National Instruments（NI）
· 系列：PXI 3U 串行通信模块（同族后继 PXIe-8431/8432）
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | PXI 3U 隔离串口通信模块 |
| 型号分支 | PXI-8423/2（DB9×2，777737-02）；PXI-8423/4（10P10C×4，777737-04） |
| 总线形式 | 标准 PXI（CompactPCI 衍生），单槽 3U，100×160mm 面板 |
| 协议支持 | RS-232 / RS-422（4线全双工）/ RS-485（2线半双工或4线，软件切） |
| 最大波特率 | 460.8 kbps 标称；部分资料写可配至 2 Mbps，需核对固件与 NI-Serial 版本 |
| 每口 FIFO | 64 B 发送 + 64 B 接收硬件 FIFO |
| 电气隔离 | 2000 Vrms（5s 耐压），端口-背板、端口-端口均隔离，连续工作 60VDC CAT I |

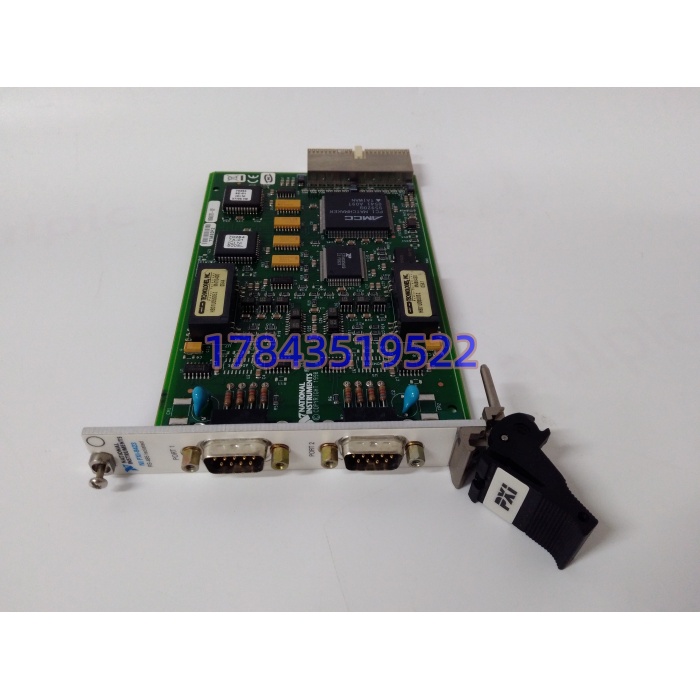

| 接口物理 | /2 为 2×DB9 公头；/4 为 4×10P10C 电话口，需转 DB9 分支线（如 NI 配套线） |
| 供电 | PXI 背板 +5V，典型 800mA-1A，最大 1.3A（/2 版） |
| 数据位/停止/校验 | 5-8 位 / 1、1.5、2 / 无、奇、偶、Mark、Space |
| 流控 | 硬件 RTS/CTS、DTR/DSR；软件 XON/XOFF |
| 工作温度 | 0~+55℃（运行），-40~+70℃（存储） |
| 软件驱动 | NI-Serial + NI-VISA，MAX 里识 ASRL 资源；新驱动 17.0+ 已移出支持，需留旧版 |
| 状态 | NI 官方 EOL，市面为库存/二手拆机 |
产品介绍
PXI-8423 是 NI 在 PXI 平台干串行联网的那张卡，不采模拟量、不数脉冲、不跑运动控制，就干一件事：把 PXI 控制器的 PCI 侧并行总线变成前面板几路干净隔离的 RS-232/422/485。它吃 PXI 背板 +5V，前面板出 DB9 或 10P10C，每口独立光耦隔离 2000Vrms，现场变频器柜、配电间智能表、老 PLC 的 Modbus RTU 链都靠它桥进 LabVIEW 或 TestStand。
坦白讲，这卡现在买全是存量维护。NI 官方 EOL 后新驱动（NI-Serial 17.0 起）把 8423 剔了，Win10/11 上新装系统扫不到资源是常态，不是卡坏是驱动弃养。和同族 PXIe-8431/8432 比，8423 是老 PXI 并行总线、无 DMA、无 3Mbps、有隔离；8431/8432 是 PXIe、快但非隔离（8431）、要换槽位换线换 GSD 思路。竞品差异就一句：老柜图纸写 PXI-8423/2，你塞 PXIe-8432 进去背板都不认，改造成本比买块二手 8423 高得多。
应用场景与行业案例
我在现场遇到过最哑的：汽车产线 EOL 测试台，半夜 Modbus 轮询丢帧，查一周发现是 8423/4 的 10P10C 弹簧片疲劳，第 3 口 RS485 A 线虚接触，不是程序不是仪表。
典型场景：
- 整车厂 EOL 测试台：PXI 控制器挂 20 多台 ECU 模拟器，8423/4 分 4 口 RS485 跑 Modbus，隔离扛得住车间电焊地噪。
- 造纸/石化老 DCS 外挂：原 DCS 没以太网，PXI 数采系统通过 8423/2 的 RS232 进老 ABB MOD300 的串行维护口捞数据。
- 变电站综保联网：10P10C 转 DB9 挂 4 段 RS485 总线收微机保护，2000V 隔离防地电位抬升烧背板。
- 高校自控实验室：老示波器、频谱仪只带 RS232，8423/2 两口做仪器控制，LabVIEW VISA 直接 ASRL 打开。
- 包装线条码追溯：PXI 工控机通过 8423 出 RS485 给称重仪表、喷码机、PLC 同时说话，不分网卡。
真实案例：2021 年华中某线束厂 EOL 台，夜班 4 口 8423/4 第 2 口周期性超时。旧卡拆开 10P10C 座第 4 脚（485-B）弹片裂，压接线芯半脱。备件间翻出 2013 年库存 777737-04 密封件，旧卡拍 MAX 截图记 COM 映射，新卡插槽、装 NI-Serial 14.0、MAX 扫出 4 个 ASRL、波特率从 19200 校到仪表侧，15 分钟恢复。测试工程师说”这卡不聪明，但它一松，整线 12 个工位等它说话”。后来我们把所有 10P10C 分支线换成螺钉端子转 DB9，再没弹片疲劳。
