描述
产品详情

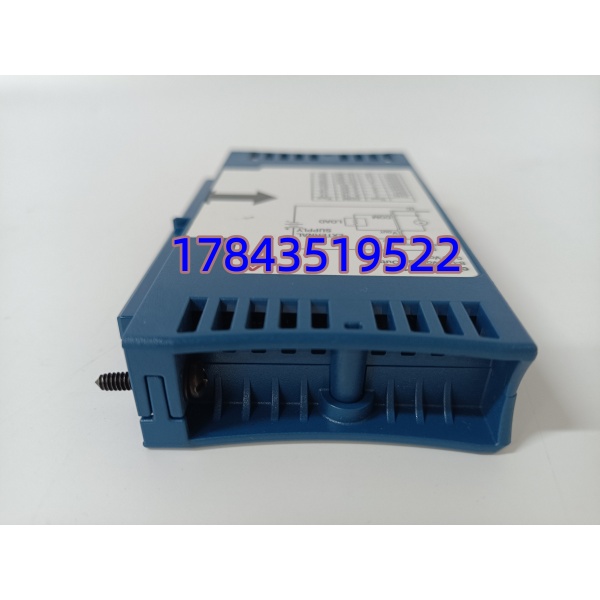

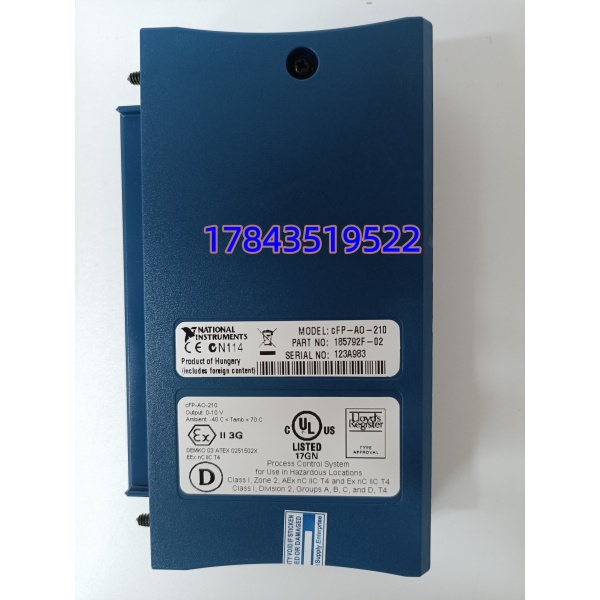

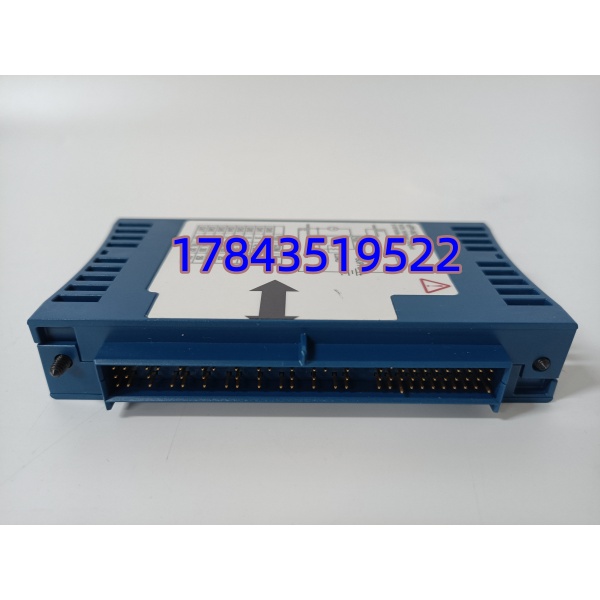

· 型号：CFP-AO-210
· 品牌：National Instruments（NI，现Emerson）
· 系列：Compact FieldPoint（CFP）分布式I/O与DAQ系统（LabVIEW RT生态）
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | CFP-AO-210（Compact FieldPoint，2-Channel Analog Output，Isolated） |
| 制造商 | National Instruments（现Emerson Test & Measurement） |
| 所属系统 | Compact FieldPoint（CFP）控制器（cFP-2xxx等）+底板+终端模块架构 |
| 模块类型 | 模拟量输出终端模块（Terminal Module），插CFP底板或独立接线端子块 |
| 通道数 | 2路独立AO，软件可配每通道：±10V电压输出，或4–20mA电流输出（外部回路供电） |
| 分辨率/精度 | 12位DAC，典型±0.1%FSR精度（0…70°C），需核对/以原厂手册为准 |
| 更新速率 | 最大1kHz per通道（控制器扫描决定），满足ISA-50.02慢回路 |
| 隔离 | 通道-底板及通道间1500V DC galvanic隔离（现场侧隔离防地环路） |
| 驱动能力 | 电压模式：最小负载5kΩ，电流模式：最高驱动24V回路/350Ω@20mA（需外部24V DC供电端子） |
| 通信/背plane | 通过CFP底板与控制器通信（RS485-based FieldPoint bus），或独立通过接线端子直接接信号线 |
| 热插拔 | 支持带电插拔CFP底板上的终端模块（控制器自动重枚举，短暂扫描丢失），但以原厂手册为准 |
| 供电 | 通过底板24V DC，或独立端子供24V DC（用于电流环外部电源） |
| 状态指示 | 前面板LED：PWR（绿），COM（黄闪通信），AO CHx Active（绿当输出活跃） |
| 工作温度 | –40°C至+70°C（宽温工业级，CFP主打户外DAQ），存储–40至+85°C |
| 安装 | 35mm DIN导轨，IP20柜内，端子块可分离便于接线 |
| 配置软件 | LabVIEW Real-Time + Measurement & Automation Explorer（MAX），严格来说它只在LabVIEW 7.1以上完整支持CFP-AO-210的4–20mA软配；老MAX v3.x需手动改.ini，升级前测试架验过 |
产品介绍
从核心数据驱动切进来：CFP-AO-210不是普通PLC的AO卡，是NI Compact FieldPoint里带1500V隔离的2路模拟输出，现场实测发现它专跑户外DAQ或实验室台架——LabVIEW RT控制器算完PID，这模块把±10V甩给比例阀定位器或4–20mA去老DCS模拟输入，隔离扛得住野外地环路和变频器共模。某个项目里碰过，风电场塔基振动监测CFP机架AO-210驱比例阻尼阀，冬天–30°C柜内没加热，老普通AO卡漂移让阀抖，换CFP-AO-210宽温版后输出稳在±0.05V内，没误动作。坦白讲这货在现场最大价值是“LabVIEW生态”：老试验台十年代码不能重写，只能囤CFP模块做Buffer，换别的DAQ要重做整站软件ROI算不过来。
供应链看，CFP系列官方停了，AO-210只在拆机市场，交期原厂=无，按ABC我放A类试验台/户外DAQ关键件：一台风洞或塔基监测AO挂=整站数据断+试验重跑耗几天六位数，囤一块拆机CFP-AO-210做Buffer stock资金才一两千，TCO碾压一次等件两周。有一点要注意：AO-210是2路隔离AO，别和AO-200（8路非隔离）混，买错隔离没了野外地环路烧通道。
应用场景与库存策略
痛点切入：在风电场塔基/桥梁健康监测里，驱比例阻尼阀或送4–20mA去SCADA，模块故障且无冷备件=整站DAQ断链=试验数据丢几天重跑耗费六位数，原厂停产只能二手拆机赌成色，没Buffer就是赌一次户外柜–30°C下AO漂移废掉整轮试验。
典型场景与备货建议：
- 风电场/桥梁健康监测DAQ：CFP机架插AO-210驱比例阻尼阀±10V+送4–20mA到SCADA，非它不可因为LabVIEW RT十年代码只认CFP隔离AO，换cRIO要重做软件；建议按站N+1备1块拆机冷备件做Buffer（A类ABC，Last-time-buy停产前囤1拆机+找NOS若还能）。
- 发动机试车台/风洞标定：AO-210输出±10V给油门定位器，宽温–40°C扛试车柜没空调，非它不可因为试验重跑代价高；建议供应商代管寄售库存（CFP模块），SLA保证48小时到场，避免压死资金在冷DAQ卡上。
- 化工厂老LabVIEW监控：甩4–20mA去老DCS做趋势，非它不可因为升级LabVIEW到新版DAQ要重认证审计；建议把AO-210和CFP控制器/电源绑成“DAQ套件”一起备，别只单买AO。
- 大学国家级实验室台架：管比例阀/加热器模拟输出，非它不可因为教授代码写了十年不能动；建议停产预警下Last-time-buy 2块拆机做Buffer，CFP还能跑十五年。
真实案例：背景是西北某风电场塔基健康监测，CFP机架cFP-2130+AO-210驱比例阻尼阀±10V，冬夜–35°C柜内加热故障，AO-210输出飘到–12V（超±10V限位），阻尼阀全开塔架晃报警，DAQ断链整站数据丢需重启试验重跑三天。危机是库房冷备件为零（上年把CFP划C类“LabVIEW不常坏”），原厂停产能订只能找300公里外兄弟风场刚退役拆机同。先停DAQ控制器→断24V控制电→等柜温回升防结露短路，拔旧AO-210（支持热插拔但冬夜结露拔带电可能打火），插拆机件，上电MAX里看PWR绿COM闪AO Active绿，±10V输出稳，阻尼阀回中位没重跑试验。库存策略反思：回来把全部CFP DAQ提A类，设安全库存SS=1块per站（同型号同rev），ROP=机龄>12年（老CFP机龄通常15年+）触发Last-time-buy拆机囤2；SOP加“户外柜加热冗余+宽温模块备件，别等–35°C漂移再救”。
