描述
产品详情

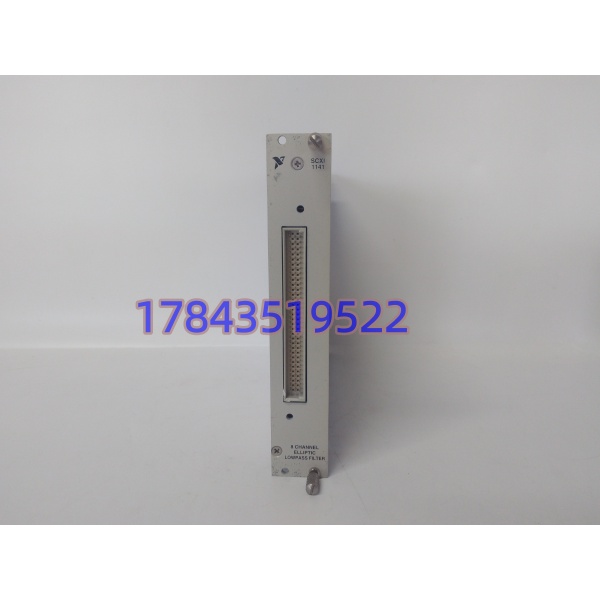

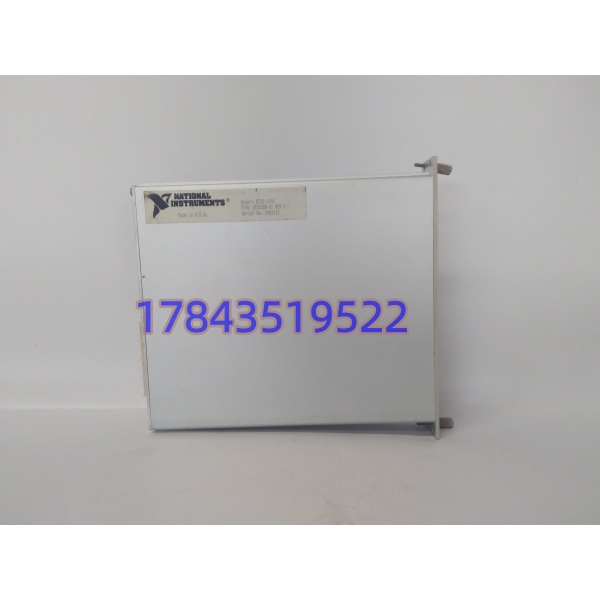

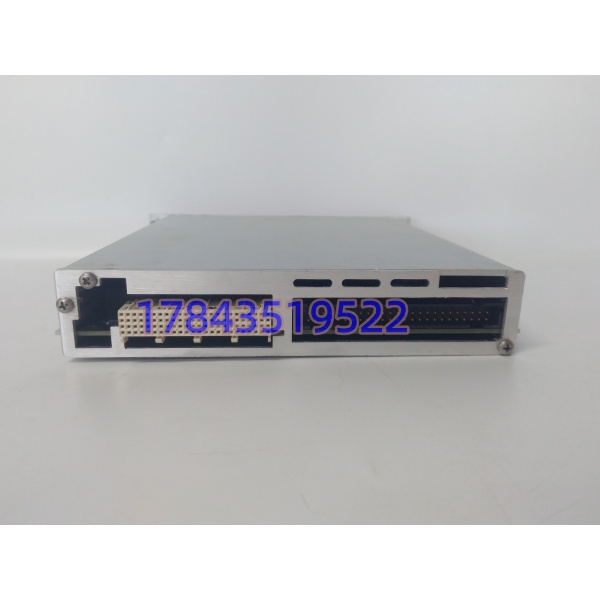

· 型号：SCXI-1141
· 品牌：National Instruments (NI)
· 系列：SCXI（Signal Conditioning eXtensions for Instrumentation）
规格参数
| 参数项 | 参数值 |
|---|---|
| 产品类型 | 8通道椭圆低通滤波器输入模块 |
| 通道数 | 8个差分输入通道 |
| 输入范围 | ±10V |
| 可编程增益 | 1 到 1000 |
| 滤波器类型 | 8阶椭圆低通滤波器 |
| 滤波截止频率 | 1Hz 到 100kHz（软件可配置） |
| 分辨率 | 16位 |
| 精度 | 满量程的±0.1% |
| 最高采样速率 | 333kS/s（任意增益下） |
| 更新速率 | 每通道高达100kS/s |
| 输入阻抗 | 1 MΩ || 10pF |
| 共模抑制比 | >90dB |
| 电源需求 | +5V、+12V、-12V（由SCXI-1000机箱背板提供） |
| 尺寸 | 213mm × 30mm × 104mm |
| 工作温度范围 | 0°C 至 50°C |
| 生命周期状态 | 已停产（Obsolete，停产已超10年） |
产品介绍
搞测试测量的人都懂，传感器信号进了ADC之前，得先把高频噪声和可能引起“混叠”的频率成分提前干掉。SCXI-1141就是专职干这个的——它不直接做测量，它给测量信号“洗澡”。每路信号进来，先经过一个8阶椭圆低通滤波器，把高于你设定截止频率（1Hz到100kHz之间任选）的成分给切除掉。如果你测的是振动、声学或者应变信号，这东西几乎是标配。
市面上把它叫做“8通道隔离电压输入模块”的说法是有偏差的，它不是通用的电压输入卡，它的核心身份是可编程抗混叠滤波器——先滤波，再送出去给后面的DAQ卡采样。需要警惕的是：NI早在2018年就把SCXI平台全线停产了，这卡停产的时间更早，停产已经超过10年。现在市面上没有新货，全是二手拆机或者库存尾货。对于还在跑这套老系统的用户，这卡要是坏了，你手里那些需要滤波的传感器通道直接废掉——信号一塌糊涂，什么测量都做不了。
应用场景与库存策略
痛点切入：
最怕什么？怕的是老系统里的一块滤波卡挂了，而你找不到替代件。SCXI-1141是停产超过10年的卡，市面上的存货全是“用到一块少一块”的状态。更麻烦的是，NI在最新的DAQmx驱动里已经不再支持它，只能用兼容模式跑。一旦这块卡出问题，不是换个卡那么简单——你可能得考虑整个前端升级。
典型场景与备货建议：
- 大型结构疲劳测试台：上百路应变片信号需要经过低通滤波去噪，才能准确判断应力循环。这块卡是前端信号链里的关键一环。强烈建议备1-2块经过功能测试的二手件，上机前务必用信号发生器做一次全通道频率响应验证。
- 汽车发动机台架试验：振动传感器信号里混着高频噪声，不滤波测出来的频谱全是假的。建议备1块，同时把当前使用的滤波截止频率参数存档——换了新卡得重新设置。
- 高校科研实验室：设备经费有限、升级预算难批，老系统还得继续跑几年。建议做一次Last-time-buy评估，找到能提供测试报告的供应商，一次性锁定1-2块。
- 多套SCXI系统共用备件池：如果实验室里有多套SCXI机箱都插了SCXI-1141，建议按在用数量的30%-40%集中储备，不要每套系统单独备。
真实案例：
背景：某航空研究所的疲劳试验室，一台SCXI-1000机箱里插了3块SCXI-1141，用于近百路应变片信号的抗混叠滤波。某天开机自检，其中一块卡的通道2输出异常。
缺少备件引发的停机危机：排查确认是滤波器通道2内部模拟开关老化。库房翻了一遍没有同型号备件。采购一打听，停产件，二手市场上报价从三千到九千不等，而且大部分没测过。试验窗口就一周时间，等不起。
紧急调货/替换解决：最终通过一家专门做老旧DAQ备件的供应商，加急调了一块经过全通道频率响应测试的拆机件，三天到货，插上后重新配置截止频率，试验才赶上了窗口。
库存策略的反思：该实验室随后修订了备件策略，把SCXI-1141列为“红色高危备件”，常备1块测试合格的备用卡，并规定每半年上机老化检测一次。
