描述

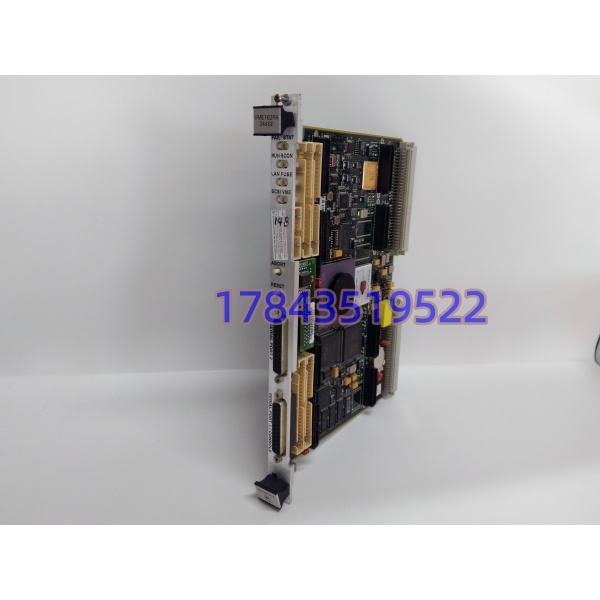

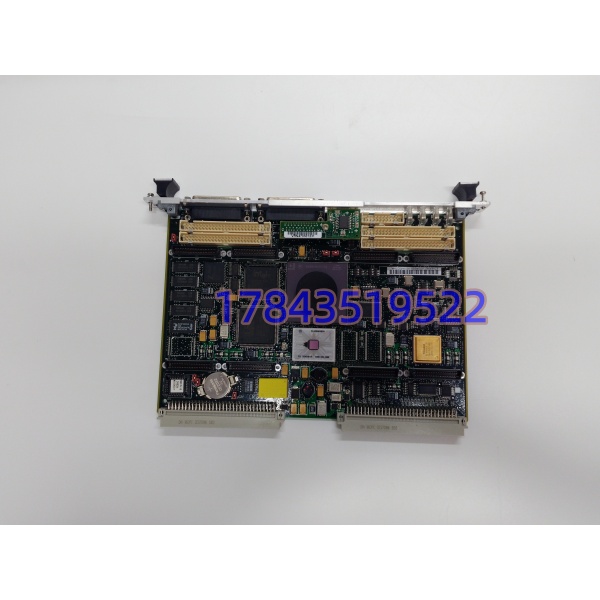

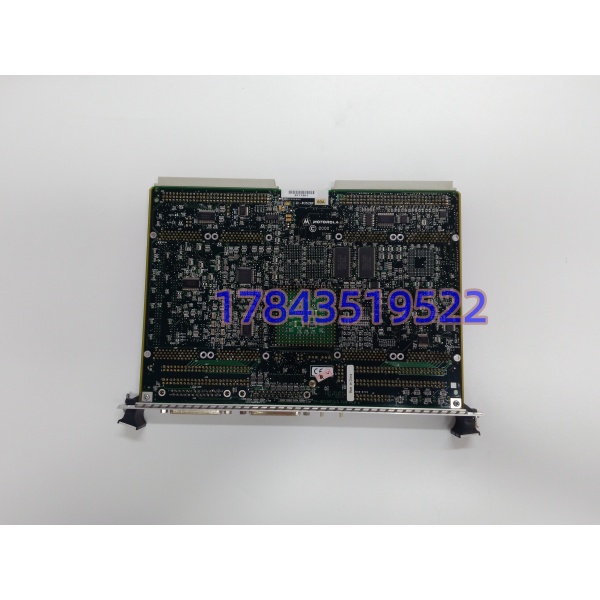

产品详情
· 型号：VME162PA344SE
· 品牌：Motorola（现由Emerson/Abaco Systems维护）
· 系列：MVME162 系列 (VMEbus Embedded Computing)
技术参数
- 完整型号：MVME162PA344SE（后缀SE通常指Special Engineering或特定固件版本，PA指代Processor Board Assembly，344代表32MHz/16MB配置）
- 处理器：Motorola MC68040 @ 32MHz，集成FPU与MMU
- 内存配置：16MB DRAM (ECC可选，依固件)、512KB SRAM (电池后备，用于关键数据保持)
- 总线接口：VMEbus Rev.C 兼容，支持 A32/D64 寻址与数据传输
- IP插槽：4个IndustryPack (IP) 模块接口，支持AI、AO、DI、DO等I/O扩展
- 存储接口：1×SCSI-2 (50-pin)，支持硬盘与磁带机
- 网络通信：1×10Base-T Ethernet (RJ45)，支持TCP/IP协议栈
- 串行端口：2×RS-232 (DB9/DSUB)，用于控制台与调试
- 调试接口：1×Front Panel RS-232 Console，支持BSP引导与固件烧录
- 物理规格：6U VME (233.4mm × 160mm)，双高（Double Eurocard）
- 供电需求：+5V @ ~3.9A (19.5W)，±12V @ ~0.1A (辅助，依IP模块负载)
- 实时时钟：板载RTC，由后备电池供电（电池漏液是常见故障点）
- 工作温度：0°C ~ +55°C（商用级，部分SE版本扩至-40~85℃宽温，请以原厂手册为准）
- 环境耐受：抗振动、冲击，符合IEC 60068-2工业环境标准
- 固件：通常运行VxWorks或pSOS实时操作系统，BIOS支持网络引导
- 兼容机架：VMEbus 6U机箱（如Motorola SYS68K系列、ABB Advant OCS机柜）
产品介绍
从90年代投运的电厂DCS系统现状看，当年风光无限的VME162系列至今仍在不少电站的BMS（燃烧管理系统）或ETS（危急跳闸系统）里硬撑，VME162PA344SE就是其中的主力CPU板。它的定位非常纯粹——在VME背板上当老大，通过4个IP插槽挂载各种I/O子卡，用68040的32位处理能力跑逻辑控制。严格来说，型号里的“PA344”不是随便写的：PA代表处理器板组装，344对应32MHz主频和16MB内存的特定BOM表，采购时如果只写VME162，很可能发来25MHz/8MB的“乞丐版”（如VME162-212），系统启动直接报内存不足卡死。在某个350MW机组DCS改造项目里碰到过，原厂早就停产，施工方拿了一块VME162-344A（老版本）替PA版，结果固件里的SCSI驱动不兼容，系统找不到硬盘，查了三天才发现是“A”和“PA”的硬件ID差异，最后只能重写Bootrom。
这块板子的商业价值完全建立在“遗产系统保型维修”上：新项目没人会选68040架构，但在那些运行了25年以上的老厂里，换整套DCS动辄几千万，换块VME162PA344SE只要几千块就能再续命3-5年。必须泼冷水——它是典型的“老古董”，10M网口连现代千兆交换机经常协商失败（需强制10M半双工），SCSI硬盘更是难寻，且板载的锂电池或镍氢电池大多已漏液，腐蚀了PCB上的SRAM焊盘，导致关键参数丢失。交期上原厂（Abaco）早已将其列为Obsolete产品，国内现货多为拆机翻新，建议要求卖家做72小时烤机测试，并确认电池仓无腐蚀，质保通常只有3-6个月，条款里必须写明“上电自检报错可退”。
替换与升级建议
✅ 直接替换
- VME162PA344SE（同型号同后缀）：硬件ID、内存布局、固件签名完全一致，支持热插拔（需系统支持）或停机更换。更换后需核对NVRAM中的网络MAC地址和启动参数。工作量=停机更换20分钟+参数核对10分钟。成本=单板价（稀缺性导致价格波动大）。
- VME162PA344SE（不同批次/固件小版本）：硬件兼容，仅BSP驱动微小差异，通常可直接替入。若系统无法启动，需通过串口控制台重新配置Boot参数或从TFTP服务器重装系统镜像。
⚠️ 软件兼容（需改配置/固件）
- VME162-344A / VME162-344B（早期版本）：物理插槽与CPU兼容，但PCB布线、EEPROM内容、BSP版本有差异。替换PA版时，大概率需要重写Bootrom或使用同版本的BSP文件引导操作系统。工作量=工程师数小时重装系统+修改启动脚本。
- -213（25MHz/8MB版）：性能与内存砍半，若原系统逻辑复杂或加载了大内核（如带图形界面的VxWorks），替换后会因内存不足崩溃。仅在轻负载系统中可作为临时替补，且需修改内核配置裁剪功能。
❌ 硬件不兼容
- MVME167 / MVME177 系列（更高性能版）：虽同属Motorola VME家族，但CPU从68040升级到PowerPC 603e/604e，背板ID、内存控制器、PCI桥片完全不同，强行插入系统会因无法识别CPU类型而启动失败。。
