描述
产品详情

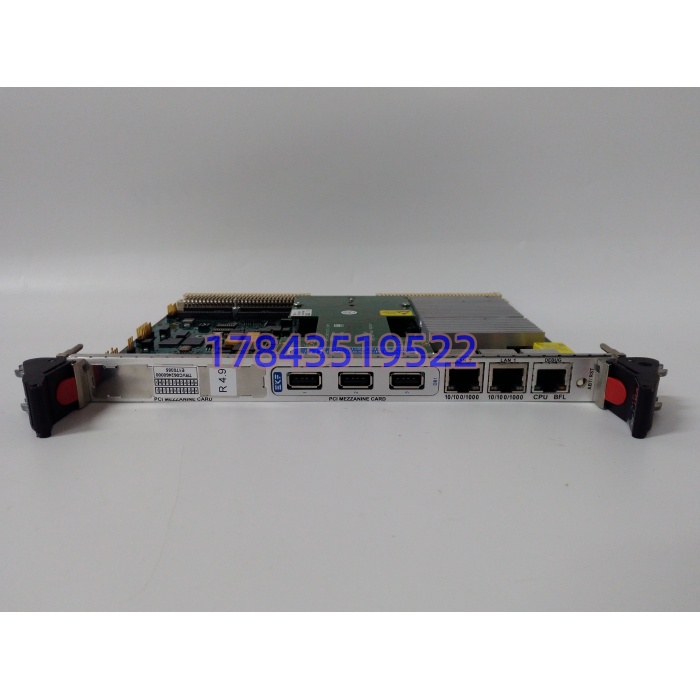

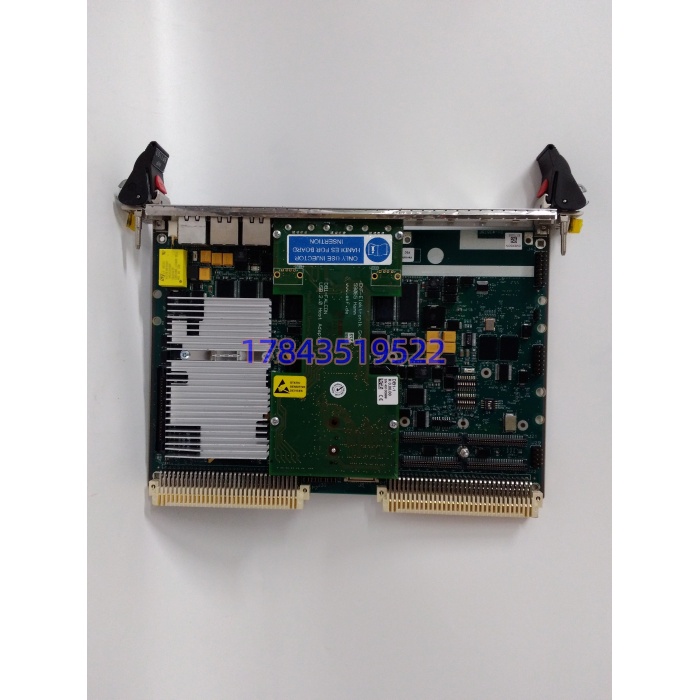

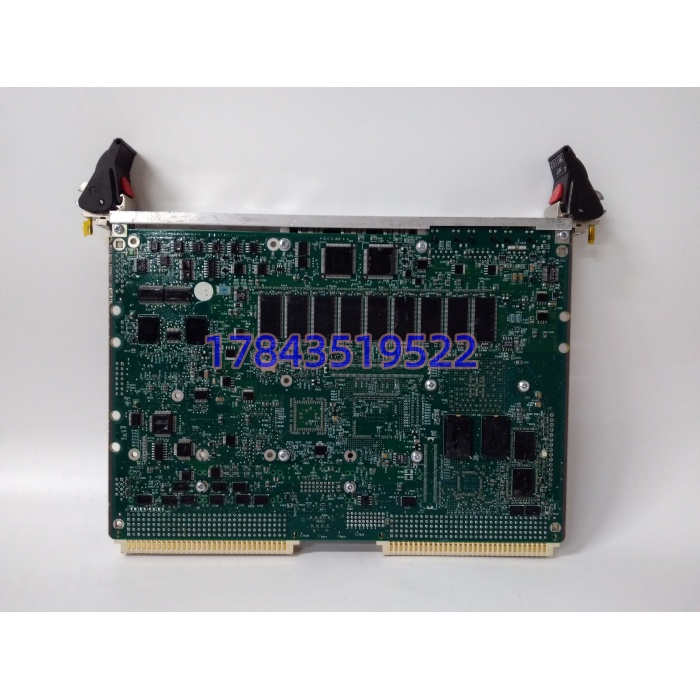

· 型号：MVME6100（例：MVME6100-0173）
· 品牌：Motorola（初代）/ Emerson Network Power / Artesyn Embedded Technologies
· 系列：MVME6100系列，6U VMEbus SBC
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 处理器 | NXP(Freescale) MPC7457 PowerPC 750FX系，1.267GHz，带AltiVec 128位矢量单元 |
| 缓存 | L1 32K I + 32K D，L2 512KB，外置L3 2MB（SDRAM） |
| 内存 | DDR ECC SDRAM，板载512MB/1GB/2GB（后缀决定），133MHz |
| 闪存 | 128MB NAND Flash，双64MB bank镜像；32KB NVRAM（电池后备） |
| VME总线 | VME64x，Tundra Tsi148桥片，支持2eSST，峰值320MB/s |
| 扩展 | 2× PMC-X（33/66/100MHz PCI-X） |
| 以太网 | 2× 10/100/1000BASE-T（RJ45） |
| 串口 | 2× RS-232/422/485（DB9） |
| USB | 2× USB 1.1（部分BOM为2.0，需核对原厂手册） |
| 其它接口 | VGA，可选Ultra-160 SCSI，板载RTC+看门狗 |
| 供电 | +5VDC主供，典型25~42W（视内存/PMC负载） |
| 机械 | 6U Eurocard 233×160×约20mm |
| 温区 | 商业级0~55℃ / 工业宽温-40~+85℃（后缀定，需核对标签） |
| OS/BSP | VxWorks、Linux、RTEMS BSP；U-Boot固件 |
产品介绍
MVME6100是Motorola晚期VME产品线里把PowerPC拉到GHz级的6U主控板，后来随Embedded Computing业务转手Emerson、再转Artesyn。它在VME机箱里干的是Slot 1系统控制器活：跑实时OS、搬VME背板数据、带双千兆上联HMI/历史站，也能在非Slot1槽位做智能协处理。Tsi148桥片把老VME的瓶颈从几十MB/s顶到2eSST 320MB/s，这是它和MVME5500/2700最本质的代差。
坦白讲，这板子现在谈”选型”已经没意义，全是存量系统备件逻辑。它的价值不在参数漂亮，而在老核电、老轨交、老航电项目里——原机箱背板不换、原VxWorks应用不重编、原PMC卡继续插，只把坏掉的CPU板换掉。竞品不是同代VME新板，而是”能不能不动BSP直接顶上”这件事。这一点上，MVME6100的后缀兼容性和BSP延续性比任何新架构VPX板都省心。
应用场景与行业案例
我在现场遇到过最头疼的不是板子坏了，是坏在周五晚上十一点、备件库里只有一块成色不明的二手板、原厂早已EOL。MVME6100干的都是这种”停一次机按分钟烧钱”的活。
典型场景：
- 核电站非安全级DCS主控槽：原MVME162算力不够，千兆数采组播卡顿，整槽换6100-0173，VxWorks BSP沿用，旧串口卡MVME333S不动。
- 高铁信号联锁旧平台维护：轨旁VME机柜跑联锁逻辑，Slot1主控板NVRAM电池漏液丢MAC，热备切不了，必须同型号替换。
- 水电厂计算机监控：替代20年前MVME167，水位预测算法要浮点矢量，AltiVec比老68K快出一个量级。
- 舰载/车载雷达信号处理：PMC-X插FPGA采集卡，VME背板走2eSST搬中频数据，宽温版扛得住。
- 油气平台F&G（火气）控制器：双网冗余+看门狗，7×24无人为重启，坏一块就得保槽位运行。
真实案例：某沿海电厂#3机VME控制柜，凌晨2点报警”Slot1 controller fault”，原-0173的NVRAM电池耗尽，MAC和启动参数归零，系统起不来。当时手头有块库存新拆机6100-0161（512MB），直接插上不行——BSP里写死1GB内存探测会挂。临时刷了0161专用BSP起来，把原1GB板NVRAM焊点清理、换电池、重烧U-Boot参数，回装后系统跑满15年寿命余量。教训就一条：收二手6100，先问清后缀和NVRAM电池年份，别信”通电正常”四个字。
