描述
产品详情
· 型号：MVME55006E-0163
· 品牌：Motorola（Emerson接管期产品，铭牌可能带Emerson）
· 系列：MVME5500
规格参数
| 项目 | 参数（以MVME5500系列手册及-0163配置为准，需核对出厂铭牌） |
|---|---|
| 处理器 | PowerPC MPC7455 或 MPC7457，1 GHz级，含AltiVec协处理 |
| 缓存 | L1 32KB I/D；L2 256 KB片上（7455）/512 KB（7457待核）；L3 2 MB板载SRAM |
| 内存 | 512 MB 133 MHz DDR/ECC SDRAM，板载焊接；RAM5500夹层可扩512 MB（共1 GB） |
| 板载存储 | 40 MB Flash（32 MB焊死+8 MB插座）；NVRAM+RTC（电池后备，环境变量存此处） |
| 系统控制器 | Marvell MV64360 / Discovery II（GT-64260B），133 MHz主机/内存总线 |
| VME接口 | VME64x，Tundra Universe II桥，支持A32/D64、2eSST（背板同协议峰值320 MB/s） |
| 以太网 | 1×10/100/1000BaseT（前出RJ45）+1×10/100BaseTX |
| 串口 | 2×RS-232/422（1前面板+1内部header），16550 UART，接线看MVME712过渡板 |
| 扩展总线 | 双独立64位PCI 33/66 MHz；2×PMC插槽（66 MHz）；P2可转IPMC |
| 机械尺寸 | 6U VME，233.4×160 mm（深约80 mm，前面板依手柄型号变） |
| 供电 | VME背板+5 V主供，典型18 W，满配PMC峰值25 W（需核算机箱电源余量） |
| 环境 | 标准版0~55℃进风（强制风冷）；”6E”宽温版-40~+85℃待核铭牌，勿凭商家口头 |
| 状态 | 原厂EOL，现仅新余料/退役拆机/第三方翻新（R尾），无原厂新造 |
产品介绍

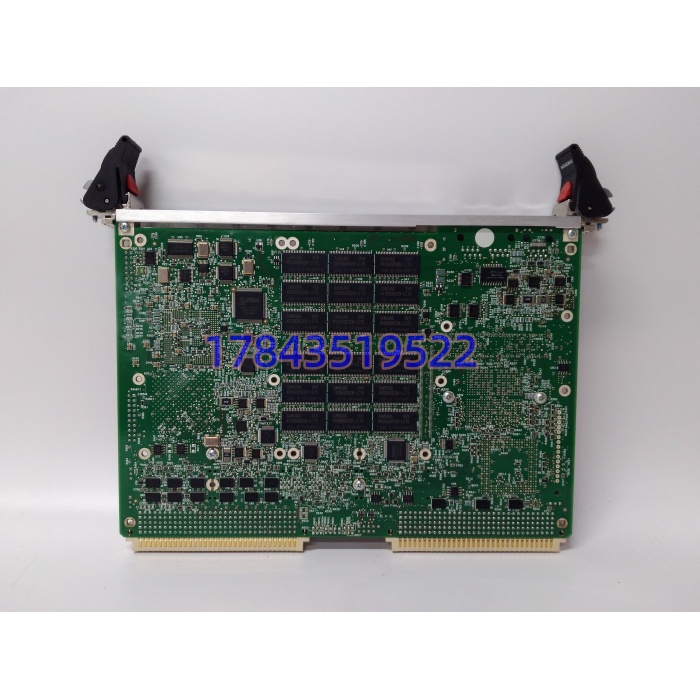

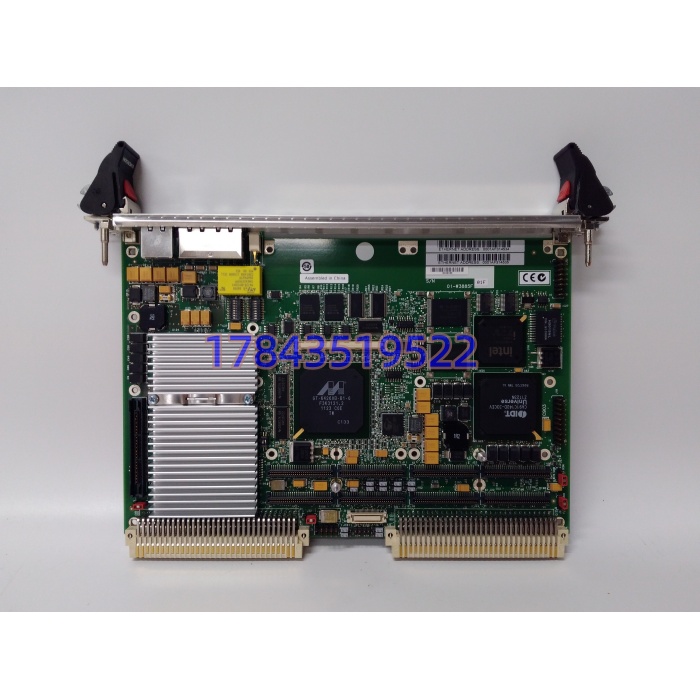

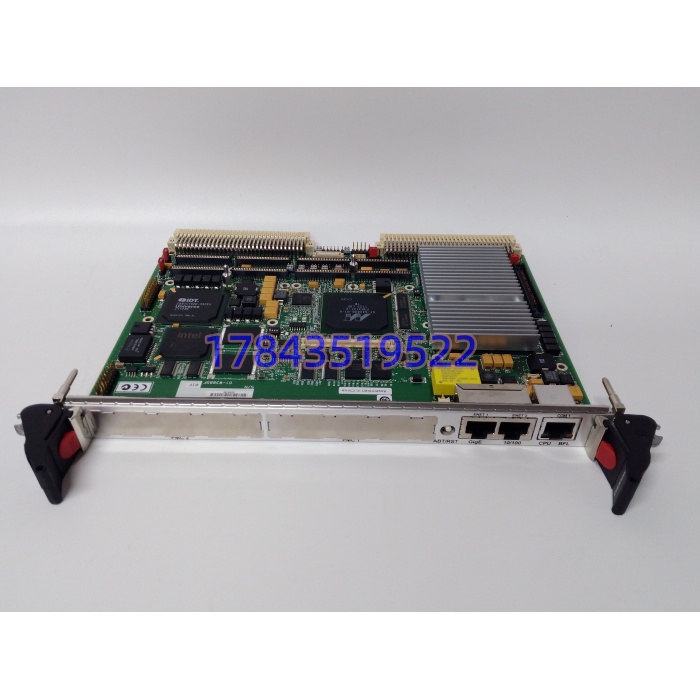

MVME55006E-0163是Motorola MVME5500家族里带”6E”前缀的工业级VME单板机，定位就是老VME机箱里的主CPU板——插在Slot 1做系统控制器，往下挂I/O卡、PMC采集卡、SCSI设备，往上走千兆网对接厂级网络。它不像x86工控机那样依赖本地硬盘，而是从Flash/NVRAM启动MOTLoad，再TFTP拉VxWorks镜像，整个启动链都是二十年前半导体设备厂（Lam 9400后期/Kiyo、AMAT部分机型）、电力RTU、雷达信号处理机定好的路子。
坦白讲，这块板子的价值不在”性能多新”，而在”二进制兼容”。MVME51xx的老程序、BSP、VME地址映射表，换到5500上基本不用重编，只需核对MPC7455→7457指令差异和PCI时钟。比起后期Xeon-VME板卡，它省掉的是重写实时任务的风险——一条控制时序改错，停机的不是一块板，是一条线。竞品里Artesyn继续出VME板，但固件生态和老BSP对不上；这就是5500-6E还在二手市场被点名要货的原因。
应用场景与行业案例
我在现场遇到过最头疼的，不是板子坏了，是板子坏了之后发现NVRAM里存着VME站号、MAC、启动路径，上一任工程师没备份，新板插上去连背板都不认。
典型场景：
- 半导体刻蚀设备（Lam TCP9400/Kiyo 300mm中线主控）：原厂指定MVME5500族做中线升级，换x86方案要改整机SEMI认证，产线等不起。
- 电网厂站RTU/故障录波：VME64x背板跑2eSST，5500做主站轮询，要求-0163的NVRAM环境变量和老站号一致，否则后台断链。
- 航管/雷达信号处理：用AltiVec跑FFT，PMC槽挂FPGA采集卡，双PCI隔离PMC和Universe桥，66 MHz不抢带宽。
- 老电厂DCS历史站延续：原ABB/Siemens DCS外挂VME计算节点，BSP锁死MPC7455，换7457都要测中断延迟。
- 军工地面站备件：设备寿命30年，VME机箱不换，只续CPU板，要求丝印、固件版本、NVRAM容量全对得上。
真实案例：去年华北某晶圆厂，Lam 9400刻蚀机凌晨2点报”Slot 1 no response”。拆出来是MVME55006E-0163的NVRAM电池漏液，环境变量全清，MOTLoad起来但TFTP路径空。手里有一块同型号拆机板，但卖家没备份env。我们先把坏板NVRAM焊下来用编程器dump，发现站号还在，烧进新板NVRAM，冷启一次进系统，到早上6点第一片晶圆正常。工程师原话：”这板子本身不贵，贵的是env没人归档。”从那以后他们每台VME主控上线先saveenv存文本。
