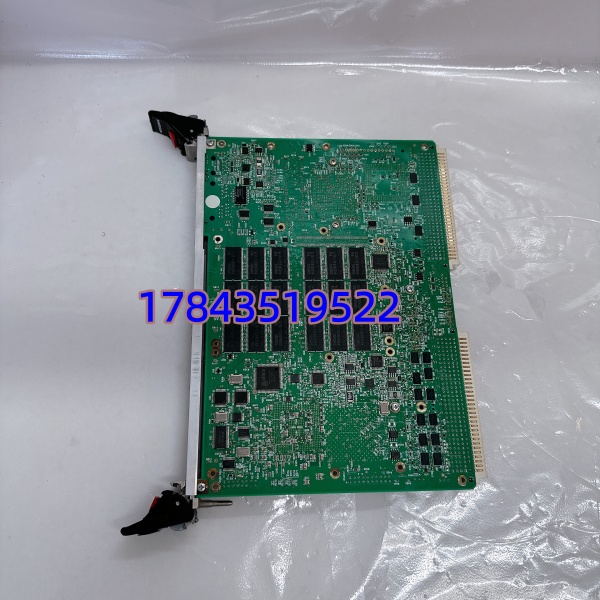

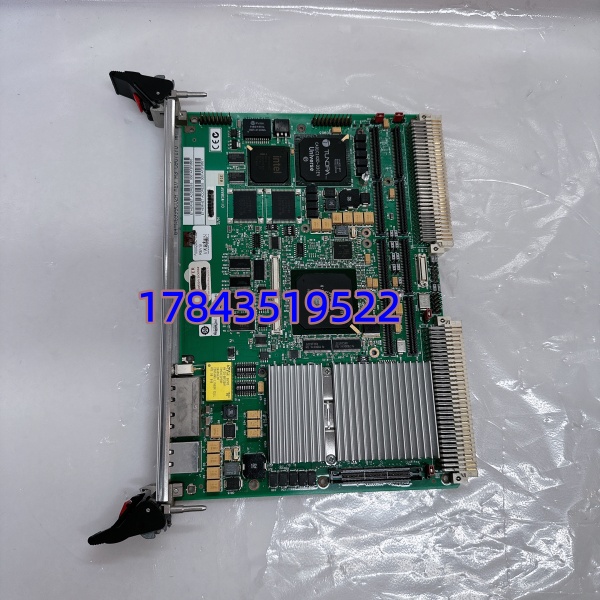

产品详情
· 型号：MVME5500（完整订货含后缀如 MVME5500-0161，建议按原机 BOM 核对）
· 品牌：Motorola Embedded（现 Artesyn Embedded Technologies；GE/Alstom 透平控制系统中沿用 Motorola 标签）
· 系列：MVME5500 — PowerPC-based VME Single Board Computer
规格参数
- 产品型号：MVME5500（Motorola / Artesyn VME SBC）
- 常见订货变体：MVME5500-0141 / -0161 / -0163 等（区别在 CPU 主频、SDRAM 容量、Flash 大小、是否有 Ethernet PHY on-board）
- 处理器：Freescale (NXP) PowerPC MPC7455 或 MPC7447A + MPC107/7500 桥片，典型 800MHz～1.267GHz（依变体）
- 二级缓存：L2 Cache 256KB～512KB 片内 + 可选 L3（依 CPU 版本）
- 内存（SDRAM）：144-pin SDRAM DIMM 插槽或板载，典型 512MB / 1GB（EDO/PC133 SDRAM DIMM，部分版最大 1GB）
- 非易失存储：板载 Flash 典型 128MB（AMD / Intel StrataFlash），可选 IDE / CompactFlash 接口（依配置）
- 串行口：2× EIA-232 DCE（DB9 或 header），用于控制台调试
- 以太网：1× 10/100Base-TX（部分版 2×，依 PHY 装配）——用于 HMI 通信 / 下载
- PMC 扩展：1× PMC（PCI Mezzanine Card）插槽 — 可扩展额外网口、串口、光纤等
- VMEbus：VME64 标准，A16/A24/A32 地址空间，DMA 支持，作为 VME 系统控制器或 slave
- 实时时钟：板载 RTC + 后备电池（典型 CR2032 纽扣电池 — 老化需定期更换！）
- 状态指示：前面板 RUN / FAIL / STATUS LED
- 供电：通过 VME 背板 +5V（主）、±12V（串口/IDE 部分）、+3.3V 内转，典型功耗 15–25W
- 冷却：依赖机架强制风冷（风向通常自下而上），注意风道不被挡
- 工作环境：0℃～+55℃（运行，工业级），-40℃～+85℃（存储），5%–95% RH 无凝露
- 支持 OS：VxWorks 5.4/5.5（最常见于 Mark VI 应用）、pSOS+、Linux（部分）
- 配套工具：Motorola ROM Monitor（Bug or PPCbug），通过串口终端下载/引导
产品介绍
MVME5500 是 Motorola 系列 PowerPC VME 单板计算机，在国内最常见的”隐藏身份”是 GE Mark VI / Mark VIe 透平控制机架中的 UC（Unit Controller）主机 CPU 板——插在 VME 机架最左侧 Slot 1，跑 VxWorks + GE 专有控制应用，通过背板与 I/O 卡（如 IS200 系列）、VCMI、励磁接口通信，对外经以太网连 HMI/ historian / DCS。同样在 Alstom (现 GE Steam Power) 老一代汽机保护系统也有使用。
坦白讲这板子是控制系统的”大脑”，挂了对应燃机/汽机控制全停。市面流通基本是 NOS 和测试合格拆机件（原厂早已 EOL 但 Artesyn 仍有限支持）。有一点要注意：——不同内存/Flash 配置可能影响引导镜像兼容性；更换后通常需从 Flash 或 TFTP 重加载 VxWorks 映像及应用（Mark VI 用 ToolboxST 做 “Download All” 含 SBC 镜像），新板空片不带程序。
应用场景与行业案例
我在现场最怕的是：Mark VI 柜报”SBC Fail”——RUN 灯灭、FAIL 灯亮，串口终端停在上电自检循环报 memory error，大概率是 SDRAM DIMM 老化或 CPU 板电源区段背板接触不良。换 后需通过 ToolboxST 重新下装 SBC Image（*.vxe 或 BSP 包）及控制工程。它解决的痛点是：普通 x86 工控机不满足 VME 背板确定性 I/O 扫描及 -20～+55℃ 宽温，VME SBC 专为过程控制实时性设计。
典型场景：
- GE 9F/9E 燃气轮机 Mark VI 控制机架 — 作 UC 主机，跑 AVR+FGR+保护及与 I/O 通信，非它不可因 VxWorks 应用绑定 VME 背板。
- 蒸汽轮机 Mark V → Mark VI 升级 — 保留部分 I/O 卡换新 VME 机架含 SBC。
- 大型压缩机组控制 — 同架构 承载防喘控制与状态监测。
- 科研/军工老 VME 系统维护 — 雷达/加速器控制柜 SBC 换代 MRO。
真实案例：
东部某 9E 燃机单轴机组，小修后热态启动 Mark VI 柜报”SBC not responding”，console 口见 CPU 不断重启未过 POST——量背板 5V 正常，拔板观察 SDRAM DIMM 引脚氧化（原机投运 12 年未动过）。库房有同配置 -0161 NOS 件（确认与原 BOM 内存/Flash 一致），戴 ESD 腕带拔出旧板插入新板，上电工控站通过 ToolboxST 执行 “Download SBC Image” + “Download Control Program”，约 8 分钟完成，RUN 灯绿、HMI 在线显示控制点值，继续升速至全速无异常。保运说：”VME CPU 板不像 DI/DO 常坏，但备一块同配置在电子间，比等 Artesyn 原厂两周发货值钱——记得顺手换板载 CR2032 电池。”
