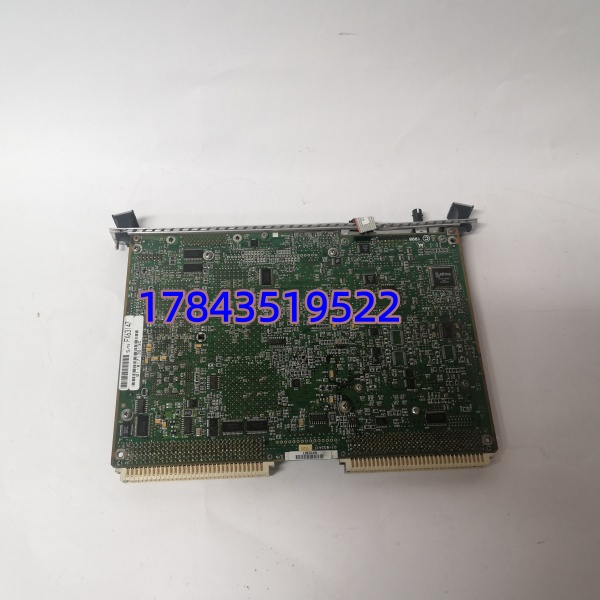

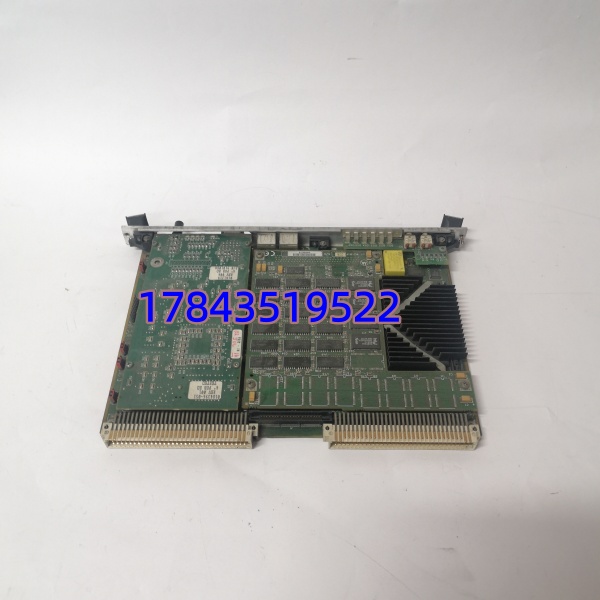

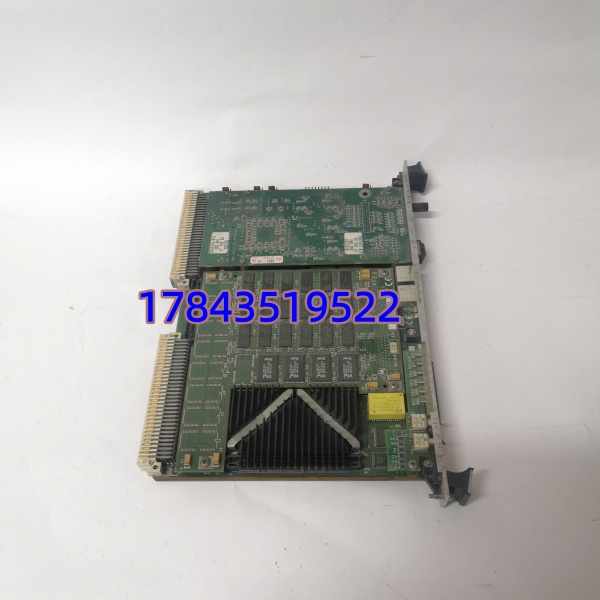

产品详情
· 型号：MVME2604761（市场通称，对应 MVME2604-2161/3361/4361 等 + MVME761；4761 中 “4”=2604 “761”=配 MVME761 I/O 过渡模块）
· 品牌：Motorola（现 Emerson / Artesyn Embedded Technologies）
· 系列：MVME2600 Series — PowerPlus VME64 Single Board Computer (SBC)
规格参数
- 完整型号例：MVME2604-3361（2604=PowerPC 604e 333MHz、3361=128MB RAM+9MB Flash+MVME761）、MVME2604-4361（400MHz/256MB）等；市场统称 MVME2604761 或 MVME2604761 IO
- 处理器：Motorola/Freescale PowerPC — MPC604e（2604 系列，200/333/400 MHz，32KB I/D L1 + 256KB L2）或 MPC603e（2603 系列，200/300 MHz，低功耗版），32-bit RISC
- 用户内存（DRAM）：板载 32/64/128/256 MB ECC SDRAM（可经 RAM200 mezzanine扩至 512MB），ECC 自动纠单比特错
- 非易失存储：8 MB 板载 Flash（固件+Boot），1 MB 插座式 Flash（可选），8 KB NVRAM（电池备份存 MAC/启动参数）
- VME 总线接口：VME64 标准（P1+P2 160-pin 5-row），A16/A24/A32 地址空间，D08/D16/D32/D64（2eVME），Master/Slave 可配，Slot 1 可设系统控制器
- 以太网：1 × 10/100Base-TX RJ45（Intel 8255x 或 DEC 21143，PCI 总线 DMA），部分版双口需 PMC 扩展
- SCSI 接口：Fast SCSI-2（8/16-bit，50-pin micro-D 或 internal 68-pin IDC），可挂 HD/MO/CD-ROM
- 串行口：2～4 × EIA-232/422（DB9 或 header），其中 1 口为 System Console（PPCBug），其余用户可配
- 并行口：IEEE 1284 兼容（Centronics），用于打印机或 legacy 外设
- PMC 扩展槽：1 × IEEE P1386.1 32/64-bit PCI Mezzanine Card 槽（可插附加网口/光纤/GPIO PMC）
- 过渡 I/O 模块（761）：MVME761 提供 DB9 串口面板、RJ45 Ethernet 延伸、Reset 钮、LED，替代老 MVME712 过渡模块
- 实时时钟：板上 TOD 时钟 + 可更换 3V 纽扣电池（典型 BR1225/CR1220 座，保 NVRAM 及时钟）
- 看dog定时器：硬件看狗，超时可复位 CPU 或 NMI（由固件 PPCBug/OS 喂狗）
- 前面板指示：Status LED（Run/Fault）、Ethernet Link/Act、Power（来自背板）
- 供电：VME 背板 +5V DC（典型 8～10A 峰值，平均 5～7.5W 不含 PMC），+12V/-12V（SCSI/串口驱动部分版本需 ±12V）
- 安装：插入标准 6U VME 机架（233.4 × 160 mm，单槽宽），带 ejector 手柄
- 支持 OS：VxWorks 5.x/6.x、QNX 4/Neutrino、Linux（2.4/2.6 早期 PPC 版）、pSOSystem（需 BSP）
- 工作温度：商业 0～+55℃；扩展 -20～+70℃（依版本）；军品 -40～+85℃ 特殊订单
- 认证：CE、UL、MIL-STD-810振动（依版本）
- 配套电池座：通常位于 SBC 板面或靠机笼边电池夹，型号需核对（多数为 BR1225 或 CR2032 座焊于板）
产品介绍
MVME2604761 是 Motorola MVME2600 系列 VME SBC——通俗说就是老 VME 控制系统的”大脑”，跑 VxWorks 或嵌入式 Linux 执行实时控制/数据采集，通过 VME64 背板跟其它 I/O 卡（老 DI/DO/AI 卡或 GE/ABB 专用 I/O）交换数据，对外经以太网口连 HMI/SCADA 或工程师站。后缀 761 代表这套配置配 MVME761 过渡模块（把板上串口/网口引到标准面板 DB9/RJ45）。2604 用 PowerPC 604e，比 2603（603e）浮点强且快，适合复杂算法。
坦白讲，这 SBC 极皮实，现场出事 90% 是 NVRAM 电池没换导致 MAC 地址/启动参数丢失（报 “NVRAM Invalid” 进 PPCBug 手动配），或配 MVME761 时忘记插紧过渡模块排线。换 CPU 板最大风险是固件版本与您现网 BSP 不匹配（PPCBug 版本需支持您 CPU 步进），买前拍旧板完整标签（含 2604-3361 之类完整号及 REV）。有一点要注意：MVME2604 和 MVME2603 插槽兼容但 BSP 不同，混用需重编译内核——不要只看外形一样就换。
应用场景与行业案例
我在现场最怕 VME 机架不上电——PWR 灯不亮多半是背板 +5V 电源模块挂了；亮灯但卡在 “PPC1 Bug>” 提示符通常是 NVRAM 清空或 Flash 坏。老雷达站/电网行波测距装置用这卡跑了二十多年，一停就是大事。
典型场景：
- 电网行波/故障录波装置、保护管理机（国内部分 90 年代末～2000 年初投运）——MVME2604 作主处理，VME 背板接 A/D 采集卡，以太网送调度端，非它不可因需专有 VME 时序与老 BSP
- 军工/航太仿真器（飞行模拟器、信号情报处理）——VME 多槽架里 2604 SBC + PMC 光纤卡做实时数据融合，宽温版扛 -40℃
- 老产线专用测控机（管材/板材在线测厚）——保留原 VME I/O 机架，仅换 SBC 延续运行，不重构应用
- 核电/科研院所老实验装置数据采集——配合 CAMAC/VME 混架，2604 经 VME 读自定义 A/D 卡送工作站
真实案例：
南方某 500kV 行波测距屏，春检做 VME 机架重启——MVME2604-3361 上电后停 “NVRAM: Battery Low — Configuration Lost”，进 PPCBug 提示符不自动 Boot。查板边电池座 CR1220 没电（超 8 年未换），NVRAM 清掉但 Flash 内 OS 镜像完好。换新电池→冷启动→PPCBug 下 cnfg重设 Ethernet Address / Boot Device / Boot File（从旧备份记事本抄回）→go引导 VxWorks 正常。库房有拆机测良 MVME2604761 套件（2604+761），确认固件版本一致作冷备。继保班老哥说：”这板子跑十八年不坏，电池五年一换，按机架配一块。”
