描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 制造商 | Motorola（现属Emerson / Artesyn） |
| 处理器 | MC68030 32-bit，主频25 MHz |
| 浮点协处理器 | MC68882（标配） |
| DRAM内存 | 8 MB（可扩至16/32 MB，带奇偶校验） |
| 高速缓存 | 256 KB SRAM |
| Flash存储 | 1 MB |
| VME总线接口 | A32/D32，支持BLT/MBLT，峰值40 MB/s |
| 以太网 | 10 Mbps AUI（需外接收发器） |
| SCSI | 板载SCSI-2 Fast，10 MB/s，最多7设备 |
| 串行端口 | 2×RS-232C（通过P2接过渡板扩展至4路） |
| 并行端口 | 1×Centronics IEEE-1284 |
| 实时时钟 | 电池备份TOD + 8KB SRAM |
| 看门狗 | 8-bit可编程 |
| 固件 | 147Bug V3.x（网络/磁盘/Flash三启动） |
| 电源需求 | +5V @ 4A典型，功耗≤12W |
| 工作温度 | 0°C ~ +55°C（强制风冷） |
| 尺寸 | 6U Eurocard（160×233 mm），单槽 |
产品深度介绍

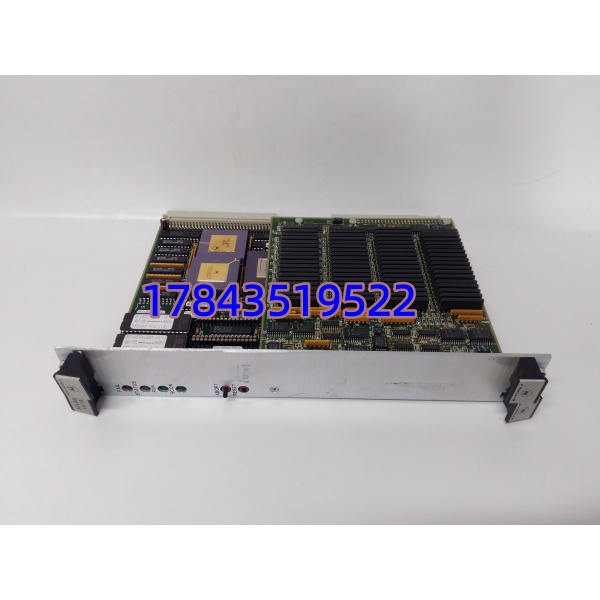

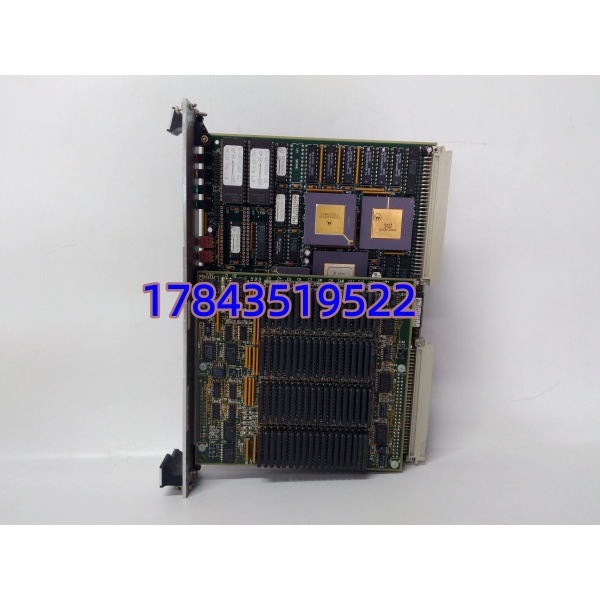

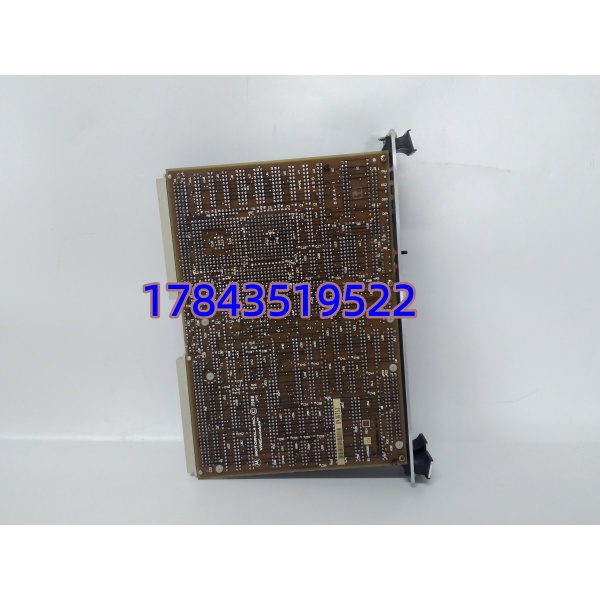

Motorola MVME-147A 是摩托罗拉（现属Emerson/Artesyn）MVME147系列中的经典6U VMEbus单板计算机，采用25 MHz MC68030主处理器并标配MC68882浮点协处理器，在单槽内集成了8 MB DRAM（可扩至32 MB）、1 MB Flash、SCSI-2控制器、10 Mbps AUI以太网、双串口及并口，无需额外I/O卡即可构建完整的嵌入式控制系统。这款板卡在上世纪90年代至2000年代广泛应用于工业自动化、军工COTS、轨道交通信号、半导体设备主控及通信基站等高可靠性场景。
这块板卡的核心工程价值在于高集成度和软件生态兼容性。CPU、内存、存储、网络、SCSI全部集成于一块6U单板上，大幅节省机架槽位和背板负载。它支持VxWorks 5.x、pSOS、LynxOS等经典实时操作系统，存量系统的遗留代码无需重新编译即可直接运行，软件迁移成本几乎为零。板载147Bug固件提供网络引导、磁盘引导和在线调试功能，现场部署仅需5分钟。
MVME-147A可直接替换旧版147-013A或147-022A，无需改动底板、背板或软件，是老旧VME系统延长寿命的经济型选择。
质量控制与测试流程
对于VMEbus这种板卡级嵌入式计算机，处理器、内存、总线接口和固件的完整性验证是核心。发货前执行以下流程：
1. 入库验收检测
- 来源追溯: 核验采购凭证，确认型号MVME-147A及硬件版本无误。
- 外观检查: 检查PCB无腐蚀、VME P1/P2连接器金手指无磨损、板载电容无鼓包、标签无篡改。特别注意MC68030和MC68882周边有无维修动焊痕迹。
2. 上机功能真机测试
- 测试环境: 搭建标准6U VME机箱（含背板和电源），接入终端及网络。
- 通电自检: 施加+5V电源，观察板上SCON、RUN、FAIL、STATUS四颗LED指示灯的启动序列是否正常。
- 固件验证: 通过终端连接串口，进入147Bug调试环境，验证固件版本及基本命令响应。
- 内存测试: 运行147Bug的内存诊断命令，对8MB DRAM进行全地址读写测试，验证无坏块。
- 接口功能测试: 分别验证SCSI-2控制器挂载设备、以太网AUI接口网络通讯、双串口收发功能是否正常。
- 老化测试: 连续运行>48小时，监测模块温升及系统稳定性。
3. 最终质检与包装
- 防静电包装: 模块装入防静电袋密封，贴附QC合格标签。
透明度承诺: 支持视频验货，可提供上机测试高清视频供客户技术审核。
