描述
产品详情

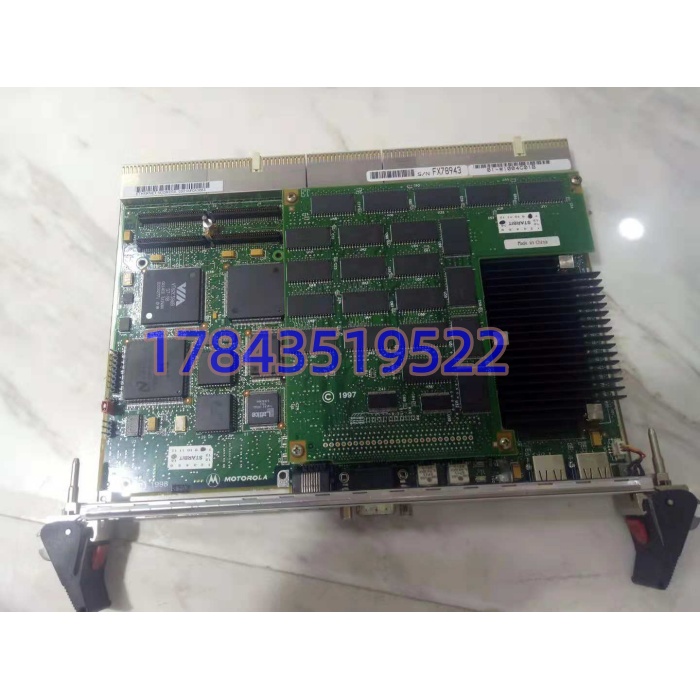

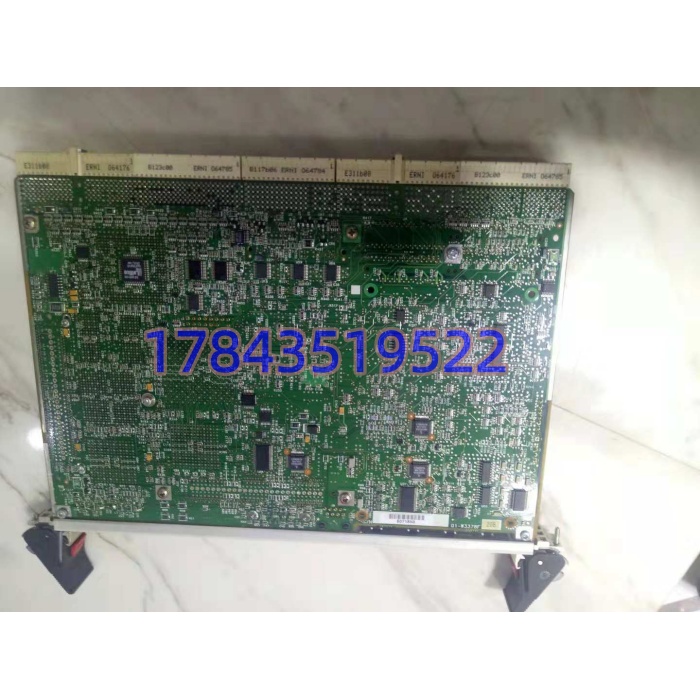

· 型号：MCP750
· 品牌：Motorola（原厂已拆分，现存货多为 Artesyn/Emerson/Aitech 渠道流通）
· 系列：6U CompactPCI SBC（非 VME64、非 VPX）
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | 6U CompactPCI 单板计算机（SBC），工业实时控制主处理器 |
| 部件标识 | MCP750（常见衍生：01-W3456F01A、01-W3456F02A 等 OEM 贴标） |
| CPU | Motorola/Freescale PowerPC 750 @ 300-400MHz（部分批次 366MHz） |
| 二级缓存 | 1MB L2 Cache（板载 BGA，不可升级） |
| 系统内存 | 128MB/256MB/512MB SDRAM（ECC 依版本，需核对手册） |
| 启动存储 | 4MB-16MB Flash（bootloader/BIOS），部分带 DOC（DiskOnChip） |
| 扩展总线 | 1×PMC 插槽（PCI Mezzanine Card，可插网卡/串口/FPGA 卡） |
| 网络接口 | 2×10/100Base-T Ethernet（Intel 82559 或 DEC 21143 芯片） |
| 串口 | 4×RS-232（DB9 或 RJ45 引出，COM1 通常作控制台） |
| 图形输出 | 可选 SMI LynxEM 或 ATI Rage XL（VGA 15pin，依 PMC 载板） |

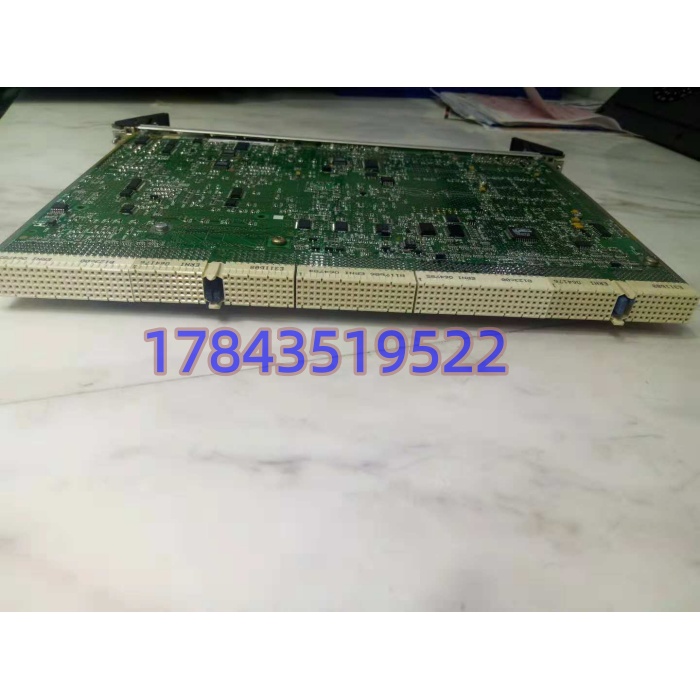

| 背板接口 | CompactPCI J1/J2/J3/J4/J5（32/64bit PCI，33/66MHz） |
| 供电要求 | +5V @ 4-6A（峰值依 CPU 频率），+12V 辅助（依版本） |
| 散热方式 | 传导散热（铝制散热块顶壳）+ 机箱强制风冷 ≥100CFM |
| 工作温度 | -40℃ ~ +70℃（工业级宽温版，商用版 0~55℃） |
| 尺寸规格 | 6U（160mm × 233mm），符合 IEEE 1381.1/PICMG 2.0 |
| 操作系统 | VxWorks、QNX、Linux（ELDK/MontaVista）、LynxOS |
| 认证/合规 | CE、FCC、EN 50155（轨交版）、IEC 61000-4（EMC） |
产品介绍
MCP750 是 Motorola 当年 CompactPCI 时代的拳头 SBC，PowerPC 750 核+1MB L2，跑 VxWorks 实时性比 x86 板卡稳得多，特别适合电力继保、轨交信号、核电仪控这些”一抖就炸”的场景。它不干 I/O 扫描的活（那是 I/O 卡的事），而是当机箱里的大脑——从背板 PCI 总线接管各 I/O 卡数据，跑控制算法，上送 SCADA，下发作逻辑。板子本身没风扇，靠顶壳铝散热块传导热量给机箱导冷板，然后整机箱强制风冷带走。
和 VME 系的 MVME 5100/5500 比， 走的是 CompactPCI 路线，连接器是欧式针座不是 VME 的 DIN41612，插不进 VME 机箱；和后来的 MCPN750、MVME7100 比，750 是末代 PPC750 架构，之后 Motorola 嵌入式部门几经转手，新出的板子虽然兼容但固件签名变了，老系统直接换可能 boot 不过。坦白讲，买它的人 99% 是”十年前上的系统，板子坏了，程序源码丢了，只能原型号替换”，不是新项目选型——新项目现在看 VPX 或 X86 工控机了。
应用场景与行业案例
我在变电站遇到过最头疼的：南瑞 PCS-9700 某间隔层装置， 上跑 VxWorks 5.5.1，bootrom 存在板载 Flash 里，夏天机柜温度到 58℃，L2 Cache 开始随机翻转位，保护误动跳闸。查了两周以为是 CT 饱和算法问题，最后示波器抓 PCI 总线时序发现 CPU 偶尔丢一个周期。换 （库存拆机，2003 年 Motorola 原厂标，L2 Cache 硅脂没干），boot 进系统，再没误动。
典型场景：
- 电力继保/变电站自动化：PCS 系列、SICAM AK、Rex 670 等装置主控板，VxWorks 实时性要求苛刻，非 PPC 不可。
- 轨道交通信号：CTCS/CBTC 轨旁机柜 SBC，EN 50155 宽温版 扛 -40~+70℃。
- 核电仪控：安全级 DCS 机柜主控，PPC750 单核确定性比多核 X86 更适合安全认证。
- 钢铁冶金传动：老 TMEIC/西门子传动柜上位机，cPCI 机箱里 跑工艺算法。
- MRO 备货：原厂停产十多年，Emerson/Artesyn 续供渠道交期 26 周起，现场等不起只能走拆机。
真实案例：前年西南某高铁牵引变电所，夜间天窗点做保护装置校验，一台 PCS-978 差动保护开机卡在 bootloader，串口控制台停在”Loading kernel…”不动。维护以为是 Flash 坏，准备返厂。我让拔板看散热块——铝块和 CPU 之间导热硅脂已干裂粉化，CPU 上电 30 秒就热节流。机柜里有一块 2005 年 Motorola 原厂 （01-W3456F02A 标，散热硅脂尚润），换上重涂硅脂，开机内核秒载，校验通过。继电保护工程师原话：”以后春检必查 SBC 散热硅脂，比查 CT 回路还重要。”这就是嵌入式主板的现场账。
