产品详情

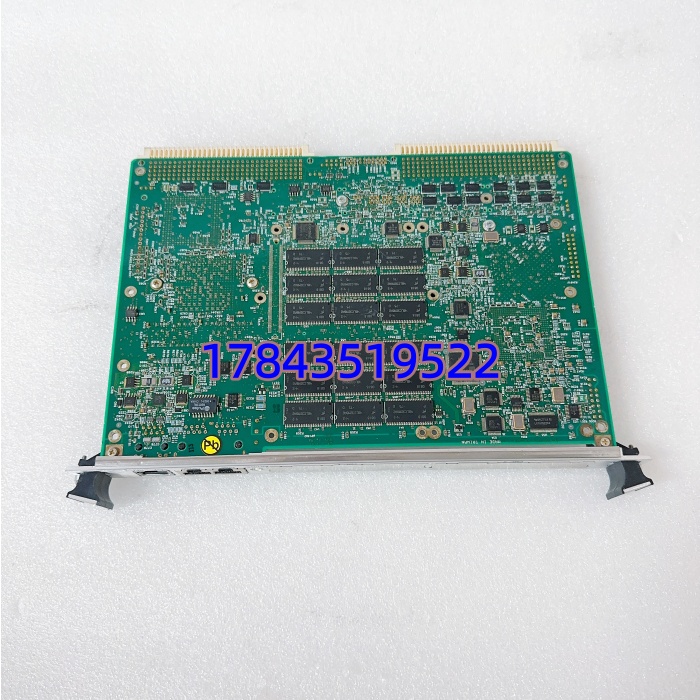

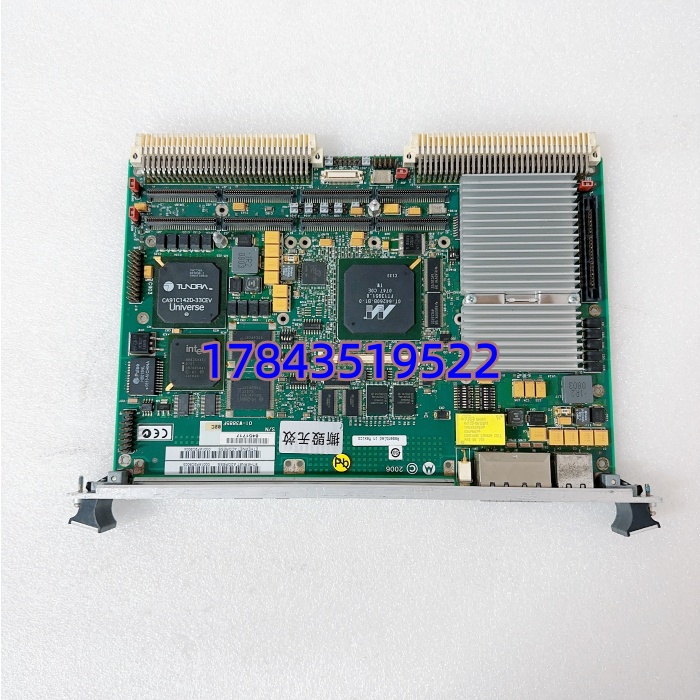

· 型号：MVME5500（具体后缀依配置，如 MVME5500-0161、MVME5500-0163）
· 品牌：Motorola（现 Abaco Systems / 前 Emerson）
· 系列：MVME5500 — 6U VME64x PowerPC Single Board Computer
规格参数
- 产品类型：6U VMEbus 单板计算机（SBC），PowerPC 架构
- CPU：Motorola/Freescale MPC7455 或 MPC7447A（Altivec 支持），主频典型 733MHz / 1GHz（依后缀）
- 北桥/桥片：Tundra Tsi107 或 Tsi108（Universe II / Universe III 兼容）
- 内存：板载 SDRAM ECC，标配 256MB/512MB，最大可扩至 1GB~2GB（依版本，需核对）
- Flash：板载 16MB~64MB Boot Flash + 可选 NAND/NOR
- VME 总线：VME64x 兼容，支持 A16/A24/A32 地址空间、2eVME、2eSST（峰值 320MB/s）
- PMC 扩展：2× 64-bit PMC 插槽（PCI-64），支持 PMC I/O 模块（串口/以太网/ADDA/光纤等）
- 网络接口：1~2 × 10/100/1000BASE-T Ethernet（依版本，通常 2 口）
- 串口：2× EIA-232 DTE（DB9 或 RJ45 风格，用于 Console + Aux）
- 二级缓存：CPU 内建 L2 Cache 256KB~512KB，L3 Cache 可选（MPC7455 版）
- 实时时钟：板载 RTC + 电池备份（纽扣电池座）
- 看狗定时器（WDT）：硬件看门狗，支持 VME bus arbiter / system controller 模式
- 系统控制器功能：可设为 VME 系统控制器（Slot 1），管理总线仲裁与中断
- 供电：VME P1/P2 背板 +5V、+12V、-12V（典型整机功耗 25W~40W 依 CPU 负载）
- 工作温度：商业级 0~+55℃ / 宽温级 -40~+71℃（后缀 W 表示宽温，需核对）
- 存储/运输温度：-40~+85℃
- 尺寸：6U × 160mm / 220mm（标准 VME 格式）
- 支持 OS：VxWorks 5.4/5.5/6.x（Tornado BSP 提供）、Linux（ELDK/Debian PowerPC）、LynxOS
- 认证/标准：IEEE 1014VMEbus、PICMG 2.0PMC、RoHS（后期版本）/ 早期为非 RoHS
产品介绍
MVME5500 是 Motorola 经典 MVME 家族里最后一代高性能 PowerPC VME 单板机，现在归属 Abaco Systems。它主要跑在老式 DCS 上位机、核电/军工数据采集主机、粒子加速器触发系统中——作为 VME 机箱 Slot 1 的系统控制器，通过 VME64x 或 PMC 扩展卡与 I/O 板、ADC 板通信，上跑 VxWorks 或嵌入式 Linux 执行实时控制与数据归档。
和 x86 工控机比，它最大的价值是 VME 总线原生支持 2eSST 高速模式、MTBF 极高（>10万小时）、宽温抗振，且和上世纪 90 年代投运的 MVME162/167/172/177 系统在同一 VME 机箱里混用（向下兼容 VME 寻址）。有一点要注意：不同后缀代表的 CPU 频率、内存容量、网口数量、宽温选项差异很大，换件必须核对原系统 BSP（Board Support Package）里识别的 Board ID——强行插不同版本可能导致 VxWorks 启动时挂死在 “attaching network interfaces”。
应用场景与行业案例
痛点切入（工程师视角）：
某核电站仪控间一台 MVME5500（Slot 1 系统控制器）突然上电后停在 “Exception 0x700 — Data Access” 然后死机，备用机不在现场。查下来是板载 SDRAM ECC 颗粒老化导致位翻转超过纠错能力——这机器连续跑了 17 年。系统一旦起不来，整个 VME I/O 机箱失联，前端数据采集全断。老实说这种板子不是”坏了马上换新的”，原厂早停产，必须有测试合格的同版本备件压在库房，不然等货就是等停机。
典型场景：
- 核电/科研装置（同步辐射光源、核聚变装置）— VME 机箱系统控制器，驱动 CAMAC/VME I/O 采集，需 20 年供货连续性及宽温可靠性，x86 工控机过不了辐照/长寿命认证
- 军工/舰船信号处理— 通过双 PMC 扩展光纤或 ADC 卡做实时 FFT，PowerPC + Altivec 适合矢量运算，VME 背板抗电磁干扰强于 cPCI
- 大型 DCS Legacy 系统上位机（部分 ABB / 西屋 / 三菱老系统曾用 MVME 作 Front-end Processor）— 维持原 BSP 和 VxWorks 镜像不变，只换硬件延续寿命
- 航空航天地面测控— 作为实时遥测前端预处理单元，2eSST 模式下可灌 320MB/s 数据到磁盘阵列
真实案例：
国内某同步辐射装置束流位置监测系统，VME 机箱 Slot 1 跑 -0163（1GHz MPC7455，512MB RAM），某次年检后重启起不来——量背板 5V 正常，Console 口输出到 “Uncompressing kernel…” 后无响应。用 Minicom 打断看是 Flash 里 U-Boot 环境变量损坏（电池漏液腐蚀插座）。从合作单位借一块同版本 ，先克隆原 Flash 镜像（U-Boot + VxWorks Image + 应用 Init），插回去一次点亮，束流调束按时恢复。事后老师傅把所有 MVME 板电池全换了——这种小零件比板子本身先挂。
