描述
产品详情

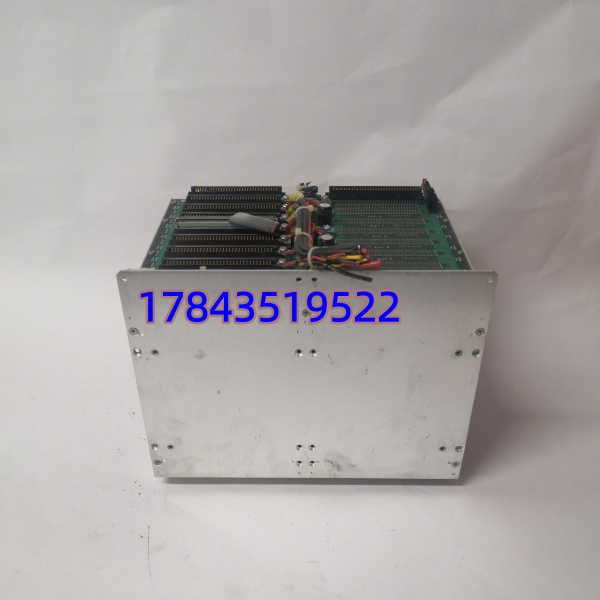

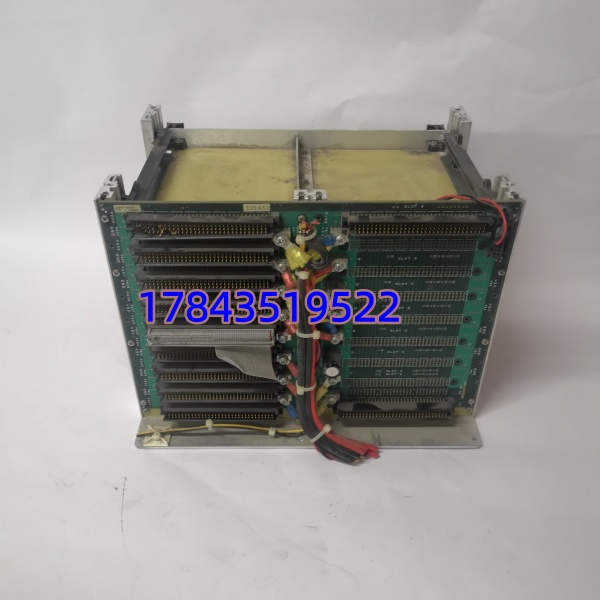

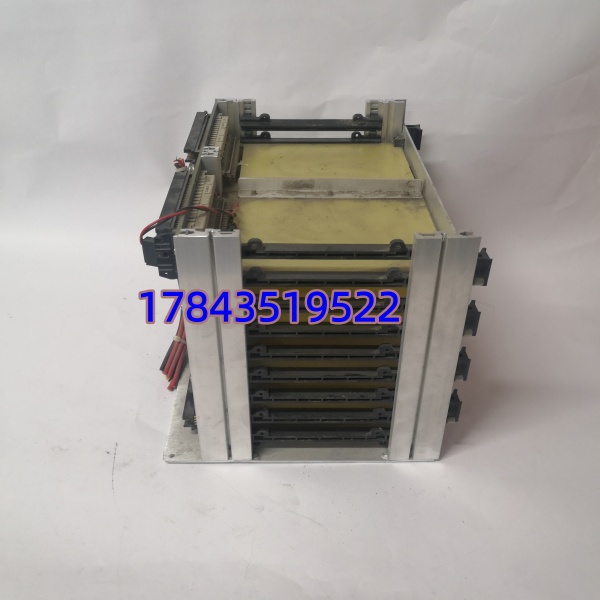

· 型号：AET-3047（Motorola MVME 衍生 OEM 版，板面常印 MVME1xx/MVME2xxx 近族图号）
· 品牌：Motorola（Freescale / NXP，OEM 版可能贴 Westinghouse / Emerson / Bently 标）
· 系列：MVME Series 6U VMEbus Single Board Computer (SBC)
规格参数
- 产品类型：6U VMEbus (VITA VME64) 单板计算机 — 通常作 VME 机箱 Slot 1 System Controller
- 适用系统：早期 Westinghouse WDPF II、Emerson Ovation 初代 VME 架、GE Mark V 扩展 VME 采集站、Bently ADRE 早期版、核电/军工老控制柜
- CPU：依版本 — Motorola MC68040 @25-33MHz（MVME167 类）或 PowerPC 603e/740 @200-400MHz（MVME2400/2700 类），AET-3047 多为 68040 或早期 PPC 定制，需核对板面主芯片丝印
- 协处理器/FPU：MC68882 或片内 FPU（依 CPU）
- 内存：1-4 条 SIMM/SDRAM，典型配 16MB/32MB/64MB/128MB（EDO或 SDRAM 依代际），部分板载焊装
- 非易失存储：EPROM/Flash 存 Boot ROM（通常 1-4MB），NVRAM (DS164x 电池备份) 存配置/时间
- 网络接口：1×10Base-T/100Base-TX（AMD Lance 或 Intel 8255x 类），AUI 可选
- 串口：2×RS-232 DCE (DB9 或 RJ45 风格)，常标注 TTYS0/S1 — 一作 Console 一作调试
- SCSI：部分版本带 50-pin Narrow SCSI-2（接外挂硬盘/CD-ROM 做开发/灌程序）
- 并行/IDE：依版本有 IDE（CompactFlash 转接）或 Printer Port
- VME 接口：VME64 从/主模式，A16/A24/A32 地址空间，中断处理，DMA 可选
- 时钟/定时器：8 位/16 位定时器，看门狗(Watchdog) 可配系统复位
- 供电：VME P1/J1 背板 +5V / ±12V（典型总功耗 15-30W 依 CPU/内存）
- 状态指示：板载 RUN / FAIL / Ethernet Link LED（视版本）
- 固ware/OS：通常运行 VxWorks 5.x 或 pSOS+，Boot ROM 进 > 提示符（MVMEBug / PPCBug）做网络/TFTP 引导
- 工作温度：0～+55℃（工业级 -20～+70℃ 依批次）
- 湿度：5%～95% RH 非凝露
- 尺寸：标准 6U VME (160×233mm 板面积)，带 front panel 面板锁紧
- 认证：CE（依年代及 OEM 要求）
产品介绍
AET-3047 是装在 VME 机箱 Slot 1 的”老派大脑”——西屋 WDPF II 的 Q-Line VME 柜、早期 Ovation 前置采集站、Bently ADRE 动态数据采集主机都用这类 Motorola SBC 跑专有 RTOS。它不像 x86 工控机有 BIOS 图形界面，上电进 MVMEBug 监视器通过串口终端做引导配置，应用程序和 OS 镜像一般从板载 Flash/NVRAM 启动或从网络 TFTP 加载。更换时要关注 NVRAM 电池（DS164x 模块）——掉电超年限会丢 MAC 地址/boot 参数。
坦白讲，这东西九成”故障”是 NVRAM 电池耗尽（典型 7-10 年寿命）致 boot 参数丢失进死循环、或 SCSI/IDE 电子盘坏块，真 CPU 板坏很少。有一点要注意：AET-3047 是 OEM 定制丝印，功能近 MVME167/MVME2400 但固件/Boot ROM 可能带 OEM 私有签名——买通用 MVME 裸板可能 Boot 起不来或丢专用 I/O 定义，尽量找带相同 OEM 标+同丝印版本或确认可克隆 NVRAM/Flash 内容。
应用场景与行业案例
我在现场遇过 WDPF II Q-Line VME 柜开机卡在 “> nbug autoboot failed”，串口打 ? 问号——NVRAM DS1643 电池耗尽丢失 boot device:/ file name:参数，重敲环境变量 nbug命令恢复后正常。提醒：老 VME SBC 每年点检 NVRAM 日期，到期提前备替换电池模块。
典型场景：
- 西屋 WDPF II / 早期 Ovation VME 控制站：AET-3047（或贴 Westinghouse 标的 MVME 派生板）作 VME 主机跑 QMR/DPU 程序，非它不可因专有 Boot ROM + NVRAM 绑定
- Bently Nevada ADRE 系统（早期版本）：MVME SBC 采集动态数据，配套 ADRE 软件版需匹配 Firmware
- 核电/研究堆老控制柜延寿：VME 架构 68040 SBC 做历史数据集中与串口网关，保留原程序不动只换老化板
真实案例：某电厂 #3 机 WDPF II DPU 柜（VME 架）年度停电后无法自举，串口终端显示 “NVRAM Checksum Error — Defaults Loaded” 然后停 > 提示符不继续引导。原维护记录 NVRAM 已 11 年未换——拆出 Dallas DS1643 NVRAM 模块（带电池），换新并手工敲入原 boot 参数（boot device: ei0, file: xxx.vx, inet on b.c: xxx.xxx.xxx.xxx），go启动后 DPU 上线。同步做 Flash 备份镜像。若没备件 NVRAM 或不知原 boot 参数记录，需联系原厂服务恢复——老系统文档易丢，建议每次成功启动后截屏 printenv 留存。
