描述
产品详情

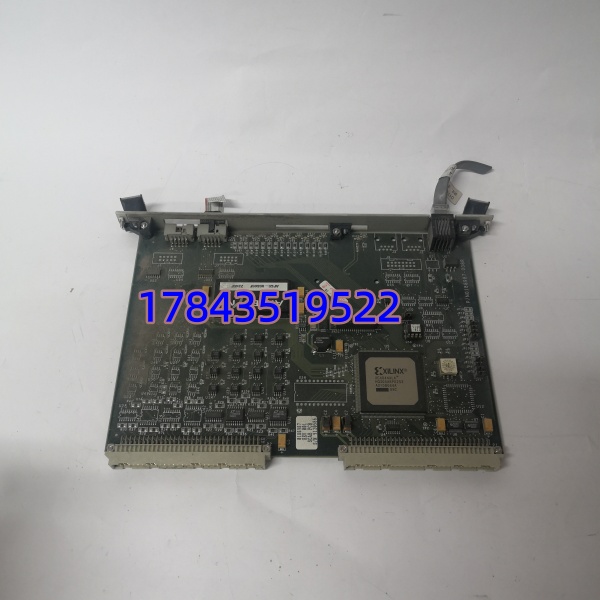

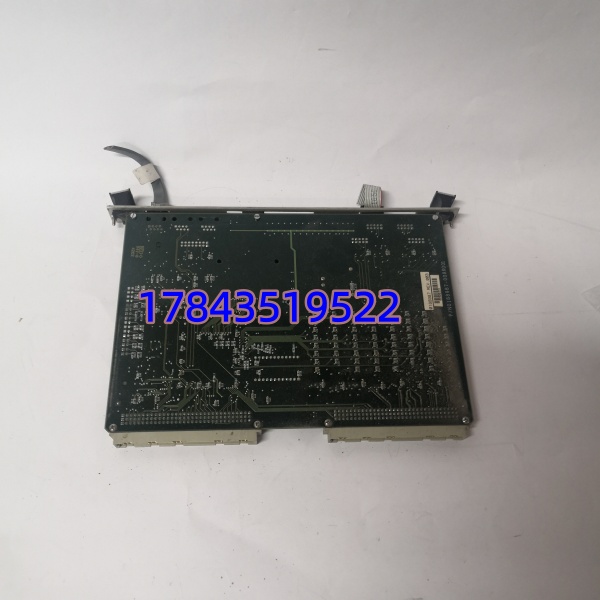

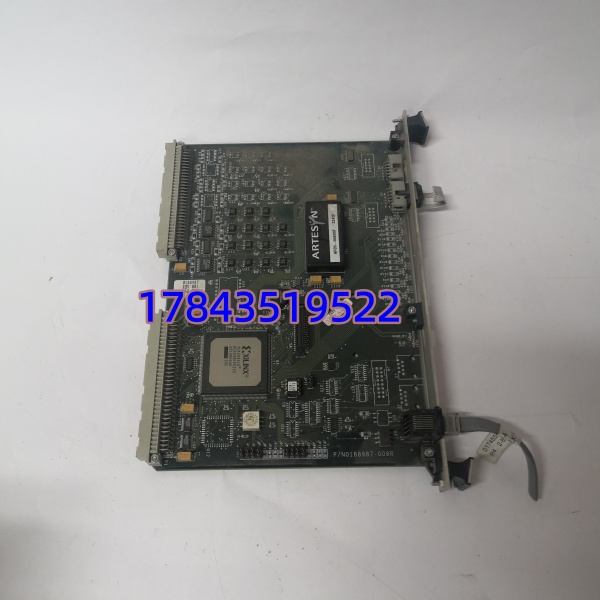

· 型号：188987-008R
· 品牌：Motorola
· 系列：Motorola DCS 系列（VME 总线工业 I/O 模块）
规格参数
- 产品型号：188987-008R
- Motorola 完整部件号：188987-008R001
- 产品类别：模拟量输入/输出模块（AIO / Analog Input-Output Module）
- 适用系统：Motorola DCS 分布式控制系统 / VME 总线工业计算机平台
- 通道数：8 通道（12 位模式）/ 最高 16 通道（8 位模式）
- 输入信号类型：
- 电压模式：0~10V DC（每通道独立可配置）
- 电流模式：0~20mA DC（每通道独立可配置）
- 分辨率：12 位（5mV @ 10V / 5μA @ 20mA），11 位 + 符号位
- 转换周期：典型 8ms（8 输入 + 8 输出 扫描周期）
- 输入阻抗：电压模式 > 100kΩ / 电流模式 ~330Ω（自保护型）
- 输出类型：模拟量输出（对应输入范围，0~10V / 0~20mA）
- 超量程保护：+42.5V DC 连续（电流输入通道）
- 通信接口：VME 总线（背板通信，与 MVME 系列处理器模块对接）
- 扩展接口：可选 RS-232/485 串行口、以太网（部分版本支持，以具体固件为准）
- 供电：由 VME 机架背板统一供给（通常为 DC 5V ±5%，部分版本支持外接 24V DC）
- 功耗：低功耗工业级设计（典型约 5~10W）
- 物理尺寸：约 130×100×3U mm（双高 VME 模块），重约 0.3~0.5kg
- 安装方式：插卡式，安装于 VME 标准机架/背板指定槽位
- 指示灯：PWR / RUN / ERR / 各通道状态 LED（部分版本）
- 自保护机制：电流输入通道过流时自动切断分流器，每秒尝试自动恢复
- 工作环境：温度 -20℃～+70℃（工业级），湿度 5%~95% 非凝露
- 存储温度：-40℃～+85℃
- 认证：CE、FCC Class A（以实物铭牌为准）
- 平均无故障时间：MTBF > 10万小时（以原厂可靠性报告为准）
产品介绍
188987-008R 是 Motorola DCS 系列的一款经典模拟量 I/O 模块，简单说就是”信号翻译官”——把现场传感器输出的 4~20mA 电流环或 0~10V 电压信号，转换成 VME 总线上的数字量，供 MVME 系列处理器模块（如 MVME162、MVME147 等）读取和执行控制逻辑。反过来也能把处理器的数字控制量转回模拟信号输出，驱动现场执行器。
它的最大亮点是每通道独立可配置——同一块卡上，通道 1 可以配成 0~10V 采温度，通道 2 配成 0~20mA 采压力，通道 3 做模拟量输出驱动调节阀，不用混插多块专用卡。12 位分辨率在工业级里算够用（5mV 精度对大多数过程控制够了）。坦白讲，这块卡的故障率不高，但一旦失效，对应 8 个模拟量通道全部丢数，可能影响 PID 控制回路和联锁保护。
有一点要注意——188987-008R 和 188987-008R001 是同一模块的不同编号（R001 是完整组装号），但和 188987-008R002 等变体在固件和时序上有差异，不能简单互换，买之前务必核对现有 VME 机架的处理器型号和 DCS 软件版本。
应用场景与行业案例
痛点切入
化工厂 DCS 操作员站突然报”Analog Input Module Channel Failure”——188987-008R 某通道或整卡失效，对应温度/压力/流量信号全部不可见。如果涉及关键控制回路（如反应釜温度 PID、进料流量控制），可能导致控制品质下降甚至触发联锁跳闸。这时候库房里一块提前测好的备件就是救命稻草——断电换卡、恢复接线、上电，10 分钟内恢复。
典型场景
- 化工/石化过程控制 — DCS 系统采集反应釜温度、压力、液位、流量等 4~20mA 信号，参与 PID 闭环控制和报警联锁。
- 电力/能源数据采集 — 发电机组辅助系统（如化水、输煤）的模拟量采集，送 SCADA 做趋势分析和远程监控。
- 轨道交通/军工装备 — 与 MVME 系列 VME 单板机配合，采集振动、温度、转速等传感器信号（如车载雷达天线角度/转速监控）。
真实案例
西南某火电厂化水车间，Motorola DCS 系统跑了 18 年，某天夜班报”Slot 3 AIO Module Offline”。现场检查 188987-008R 的 ERR 灯常红——A/D 转换芯片老化导致多通道读数漂移（温度值偏高 15%）。翻出 MRO 库房提前做过高低温老化测试的 188987-008R001 备件，断电拔旧卡、插新卡、恢复接线、上电——8 分钟后所有模拟量读数恢复正常，化水系统恢复自动加药控制。仪表班长说：”模拟量卡不常坏，但坏了就是 8 个量全丢，按机架配置数量 1:1 备，少一块都不行。”
