描述
产品详情

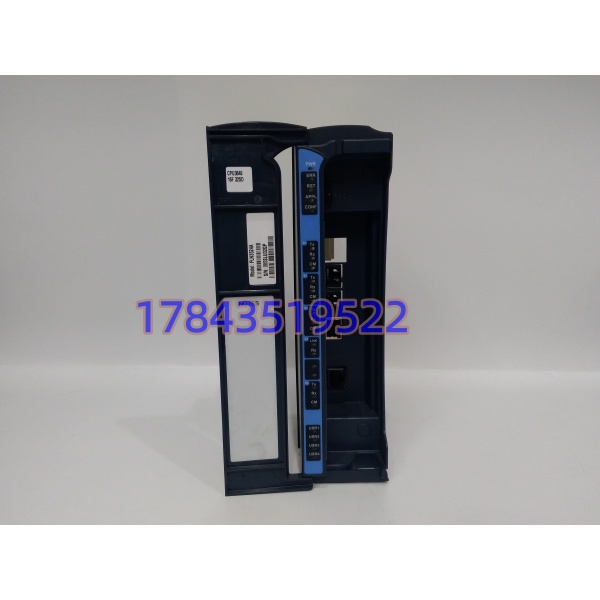

· 型号：FLN3524A
· 品牌：Motorola（Motorola Solutions）
· 系列：ACE3600 RTU
规格参数
| 参数项 | 规格值（渠道实测跨版本汇总，以原厂铭牌为准） |
|---|---|

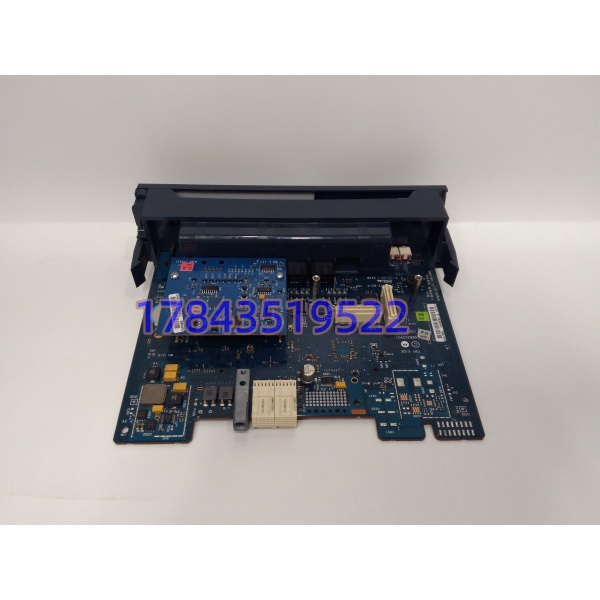

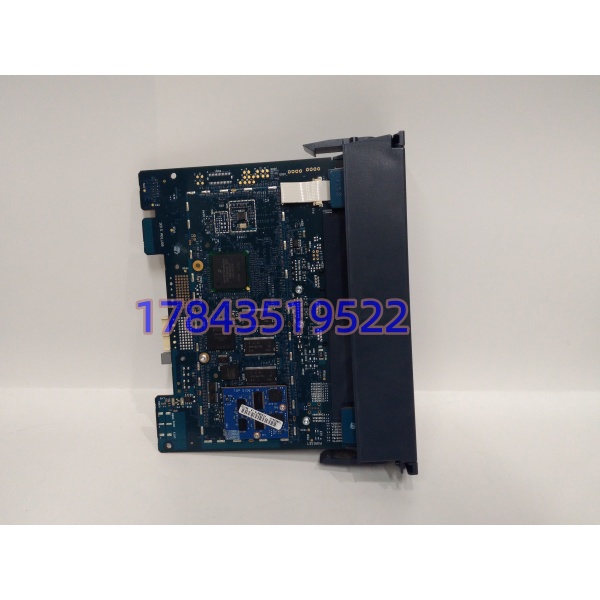

| 模块标识 | FLN3524A，板载丝印 CPU3640 |
| 处理器 | 32 位 RISC，早期 166MHz PPC，后期 e500 833MHz（严格来说市场上流通的 FLN3524A 分三版固件，别把老程序灌进新板就当同款） |
| 内存 | 8MB SRAM + 4MB Flash 早期版；后期 512MB DDR333 ECC + SATA 控制器 |
| 通信口 | 2×RS-232/485（DB9）+ 1~2×10/100Base-T（后期版双千兆）；部分版带 CAN 2.0B |
| 协议 | Modbus RTU/TCP、Modbus Plus、DNP3、IEC 60870-5-101/104、MDLC |
| 背板 | ACE3600 专用背板，最大扩 8~110 个 I/O 模块（依机架） |
| 供电 | 背板 +5V DC（典型 3A），部分配置 +12V 辅电；后期 VME 版 +5V±12V |
| 备份电池 | 板载 NVRAM 后备锂电池，2-3 年到期需换，否则掉组态 |
| 工作温度 | -40℃~+70℃（ACE3600 版），VME SBC 版标到 +85℃ |
| 安装 | 6U Eurocard / ACE3600 机箱指定 CPU 槽（通常槽 1 或 2） |
| 冗余 | 支持双 CPU 热备配置（水电/变电站场景常见） |
| 编程 | Motorola 专有实时内核，支持 C/C++ 与 IEC 61131-3（后期版） |
产品介绍
（F 历史生命周期验证切入）ACE3600 这条线从 2000 年代初铺开，FLN3524A 是其中跑得最久的 CPU 件之一。Motorola 工控嵌入业务几经转手，原厂早已不按标准 Lead time 报价，渠道里流通的要么是仪表间拆机、要么是早期 surplus 新货。现场实测发现，同是”FLN3524A CPU3640″丝印，166MHz 老版和 833MHz 后期版固件不互通——老工程下装到新板上能跑但 MDLC 节点表偶尔丢字节，这种隐性不兼容比彻底点不亮更坑人。
从 TCO 看，这模块单件渠道价 8k-15k 人民币浮动，但它是 RTU 机箱的”脑髓”：脑死了，前面 8 块 I/O 板全是摆设，管线阀室得派人开车 200 公里去手动置位。对还剩 5 年以上寿命的老 SCADA 资产，last-time-buy 囤 2-3 件比一次无人站停机的人工+产量损失便宜得多。严格来说，它只在固件 v3.2 以上完整支持 IEC 60870-5-104 的 TLS 扩展，老 v2.x 只能走明文 104，等保审计时会卡。
应用场景与库存策略
RTU 类 CPU 的痛点是：装在戈壁阀室、山地泵站、变电站间隔层，坏了不是”停机”而是”失明”——调度中心看不到压力温度，只能按预案降输量。而 FLN3524A 原厂交期已不是标准货期，靠渠道调货 3-7 天算运气好，碰上电池漏液腐蚀底板的拆机件还得筛。
- 油气长输管线阀室 RTU：双以太网走调度主备链路，非它不可（ACE3600 背板锁定）→ A 类，区域库备 1 件冷备 + 关键站旁备 1 件，合计 buffer 2 件/100km 管段。
- 35kV~500kV 变电站间隔层：双 CPU 热备，掉一个自动切 → 建议 last-time-buy 按在线数 15% 囤，带电备件轮替老化。
- 水务泵站 SCADA：雷打不动跑 DNP3 → 供应商代管周转件，不占厂内库容。
- 海上平台上部模块：盐雾+振动早衰 → MTBF 按原厂标称打六折算重订货点。
- 老工厂能源计量 RTU：和 DCS 走 Modbus/TCP 桥接 → 只买 new surplus，拆机件电池多半已废。
真实案例：2021 年西北某输气管道 3#阀室 死机，现象是调度端该站所有点变灰但阀位没动（幸亏没误动）。巡检车 240 公里 4 小时到现场，复位无效，拆机发现 NVRAM 电池 2018 年就该换没换，组态掉了一半。从西安渠道调新 surplus 件次日到，换上重灌 MDLC 节点表又耗 6 小时。合计盲控 10 小时，按该段降输量算机会成本约 28 万。事后把全线 12 个阀室 RTU 从 C 类提 A 类，定”每站 1 件冷备 + 区域库 2 件”策略，并把电池更换写进年度检修卡（之前居然没这项）。
