描述
产品详情

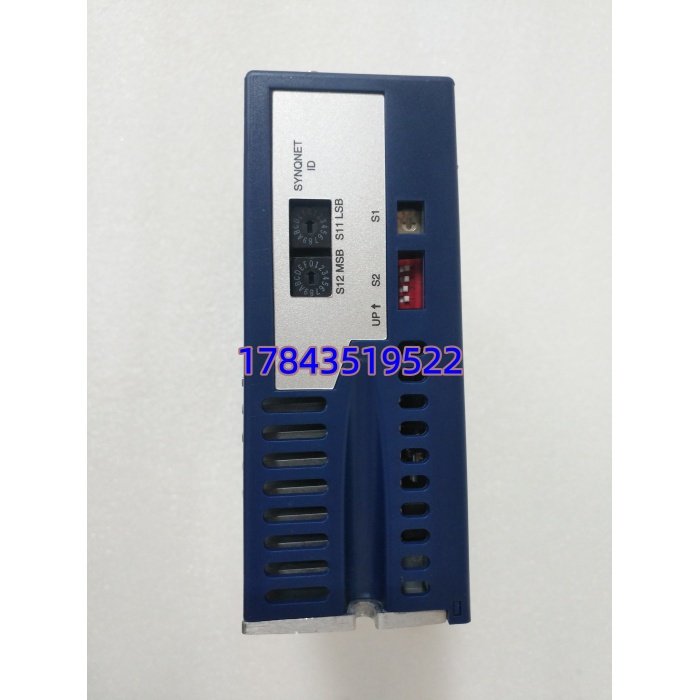

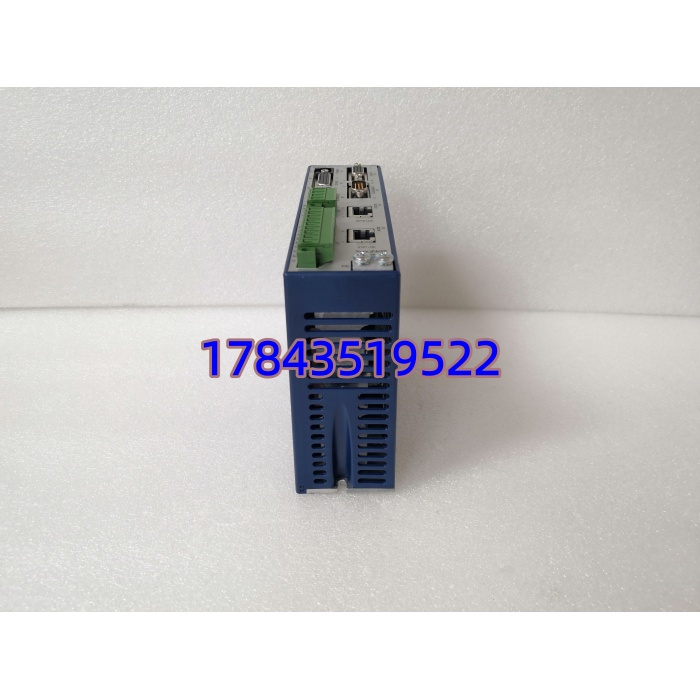

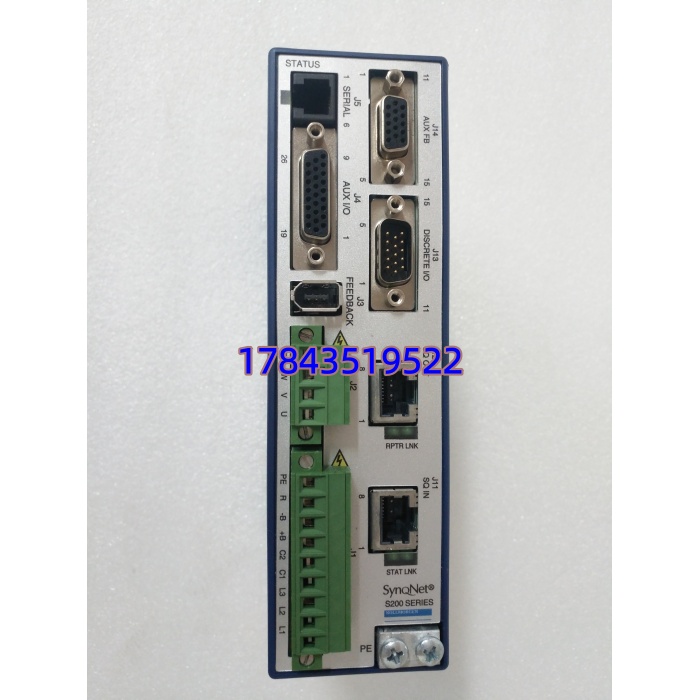

· 型号：S20360-SRS
· 品牌：Kollmorgen（科尔摩根）
· 系列：ServoStar S200 系列数字伺服驱动器
规格参数
- 产品类型：数字无刷伺服驱动器（单轴），S200 系列
- 主电源输入：单相/三相 120/240 VAC ±10%，50/60 Hz；或 DC 母线 20–90 VDC（部分用法）
- 控制电源：独立 24 VDC 控制电源输入（保持激活，急停时可维持通信）
- 连续输出电流：3.0 ARMS（@40℃环境，需核对散热条件）
- 峰值输出电流：9.0 ARMS（短时，典型 <1s）
- 适配电机功率：约 60 W–400 W（视匹配电机而定，以电流为准）
- 反馈接口：支持 SFD、Hiperface、EnDat、Resolver（依具体选件卡），24-bit 分辨率
- 电流环带宽：3–5 kHz
- 速度环带宽：~800 Hz
- 控制模式：转矩控制、速度控制、位置控制、电子齿轮（依通讯选件）
- 参考/指令接口：±10V 模拟量速度/转矩指令 + 数字 I/O（标配）；SynqNet/EtherCAT/CANopen 需对应通讯子卡
- 安全功能：STO（Safe Torque Off，部分 SRS 后缀含基础 STO，以实物标签为准），过流/过压/过热/短路保护
- 安装方式：DIN 导轨或底板螺钉安装，书本式并排无间隙
- 外形尺寸（约）：175.0 × 54.8 × 131.6 mm（H×W×D）
- 重量：≈ 0.82 kg
- 防护/环境：工作温度 0～+40℃（非冷凝），UL 508C、CE、EN 61800-3认证
- 需核对/以原厂手册为准：具体反馈卡型号兼容列表、STO 版本、出厂固件版本
产品介绍
S20360-SRS 是科尔摩根 S200（ServoStar 200）系列里的小电流数字伺服驱动器，3A 连续/9A 峰值，主要用来带 AKM 系列小型无刷伺服或老设备上同规格电机。它靠内置电子电机铭牌（Smart Feedback Device）能自动读取电机参数做初步整定，省掉手动敲惯量比那一步——当然精密轴该细调还得调。
坦白讲，S200 系列早就被 AKD/AKD2G 取代，新项目别再选它。但它大量存在于 2000–2010 年代进口设备上（半导体测试台、光学平台、精密转台），原厂已不产，现场坏了基本只能找测试好的二手件或 NOS（New Old Stock）。有一点要注意：SRS 后缀代表特定 I/O 与 STO 配置，换件务必核对后缀完全一致，否则端子定义可能对不上。
应用场景与行业案例
痛点切入
我在现场碰到过老光刻对准平台或生物显微镜 Z 轴突然报 F03 过流报警——拆开看 S200 驱动 IGBT 炸了。上位机是老工控机走 ±10V 模拟量指令，换 AKD 意味着改接线、改标定甚至改上位程序，风险极大。原型号 S20360-SRS 直接替换，参数在 EEPROM 里不动，十分钟恢复精度，这才是老厂最在意的事。
典型场景
- 半导体/泛半导体——晶圆探针台、光学检测平台的精密 XYθ 轴微定位，原系统绑死 S200 参数，非它不可
- 医疗器械——CT 床面进退、检验设备样本臂，小功率 AKM 电机 + 模拟量控制足够
- 包装/印刷——飞刀、色标追踪小轴， 配旋转变压器反馈够用且成本低
- 实验室自动化——微量点样臂、自动对焦载物台，要求低噪声低抖动
真实案例
华东某光学检测设备商，一台 2012 年进口的 AOI 检测机 Y 轴偶尔报”反馈丢失”，热机后复现——查是 S20360-SRS 反馈口簧片氧化接触不良导致间歇性丢码。库房有一块测试好的二手 S20360-SRS（同后缀），断电拆盖板、拔 CN2 反馈线和动力端子、换新、原参数自动加载（EEPROM 在功率板上），上电清故障跑回零，重复定位 ±2μm 没飘。老师傅说：这机器上位软件不支持 AKD，原型号就是命根子。
