描述

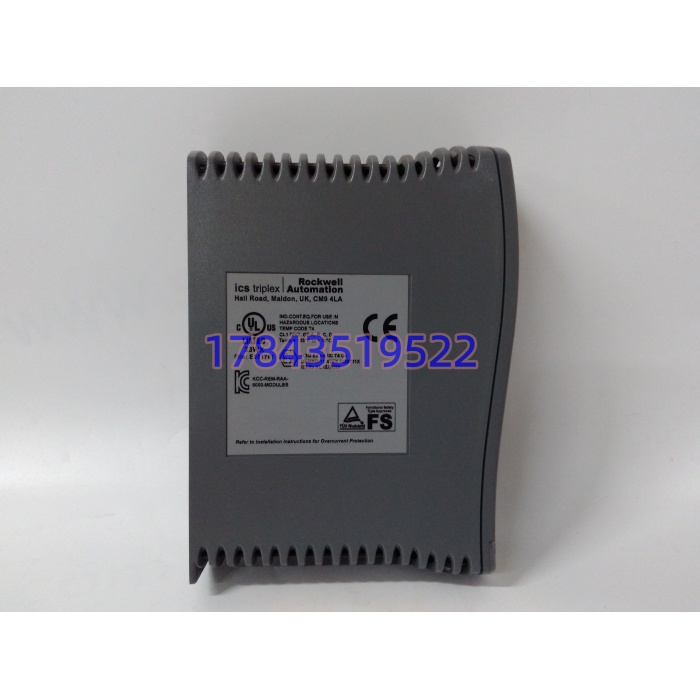

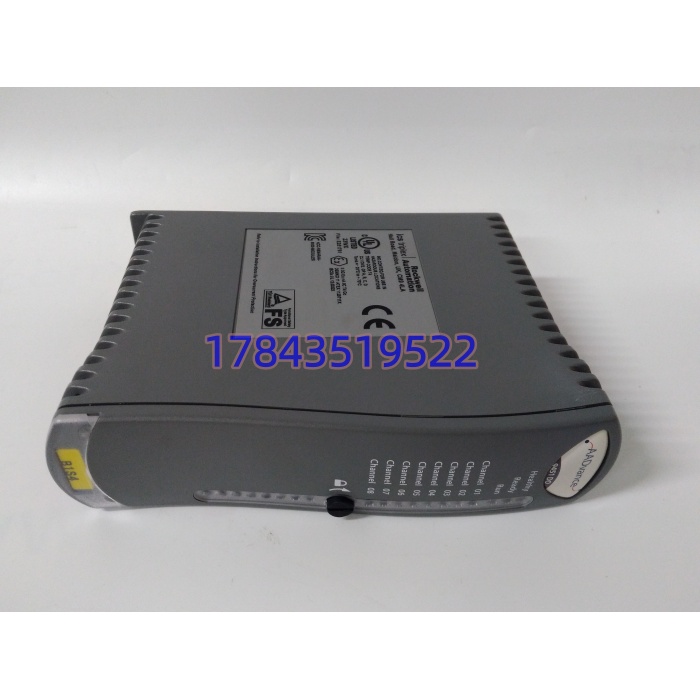

产品详情
· 型号：T9451
· 品牌：ICS Triplex（Rockwell Automation）
· 系列：Trusted TMR T9400 系列数字量输出

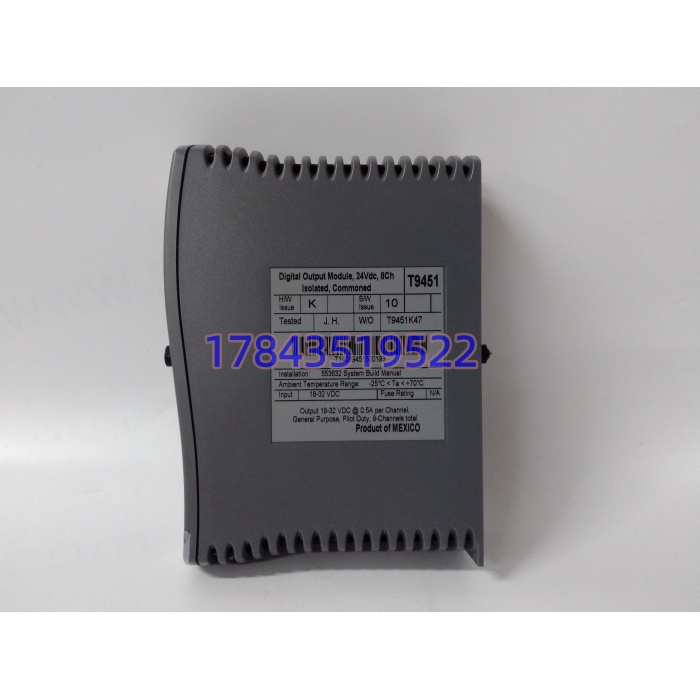

规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | TMR 三重冗余数字量输出模块 |
| 订货号 | 9852-651（T9451 标准号，渠道偶见 9852-651A/B 固件尾缀） |
| 通道数量 | 8 路独立数字量输出（分组：2 组 × 4 通道，组内共 COM） |
| 输出类型 | 固态直流输出（High-side 开关，源型驱动） |
| 输出电压范围 | 0-32V DC（额定 24V，最低导通残压 ≤1.5V@1A） |
| 输出电流 | 1A 连续每通道，2A 峰值（<100ms），总电流 ≤6A（8 路合计） |
| 负载类型 | 阻性/感性（继电器线圈、电磁阀、指示灯），感性负载需外接续流二极管 |
| 导通电阻 | 典型 <0.3Ω（三路并联表决后） |
| 隔离耐压 | 通道-背板 2500V 脉冲（1.2/50μs），连续工作 250V AC CAT II |
| 表决机制 | 每通道三路独立 MOSFET 驱动，硬件三取二表决，单路短路/开路不停机 |
| 诊断功能 | 每通道短路/开路/过流/过热实时监测，故障通道自动隔离，诊断覆盖率 >99% |
| 响应时间 | 导通/关断典型 1ms（从 IMB 总线命令到现场端子输出） |
| 供电 | 背板 20-32V DC（来自 Trusted 机箱电源模块）+ 现场侧 24V DC（负载供电） |
| 功耗 | 典型 12W（无负载），满载 25W（8×1A） |
| 通信 | 三路 TMR Inter-Module Bus（IMB）连主控制器 |
| 安装方式 | Trusted 机箱专用槽位，3U 欧标，前板锁紧手柄 |
| 工作温度 | 0~+60℃（运行），-40~+85℃（存储） |
| 安全认证 | IEC 61508 SIL3 / TÜV AK6 / FM / CSA / CE |
| 状态 | Rockwell 成熟产品，新项目推 T9480 系列 |
产品介绍
T9451 是 Trusted 系统里真正”动手”的那个——T8110B 做判断，T8403 读状态，最后扳道岔的活儿全是 T9451 干的。它每通道内部三颗独立 MOSFET 并联驱动，硬件层面做三取二表决，单颗 MOSFET 击穿短路或开路不会造成误输出。普通 PLC 的 DO 卡坏一路就乱动作，T9451 坏一路还能跑，坏两路才报警，这才叫 SIL3。
坦白讲，这卡在备件市场被 SEO 搞得更离谱，搜出来一堆页把它写成”1756-OB16 替代””Allen-Bradley 8 点继电器输出””普通 24V DO 卡”，完全是两码事。T9451 的输出级不是继电器，是固态 MOSFET，没有机械触点磨损，但感性负载不加续流二极管照样炸。和同系列 T9452（低侧开关）比， 是高侧驱动，现场接线更符合传统继电器逻辑（COM 接 24V+、OUT 接负载正极）；和 T9410（TTL 输出）比， 能吃 24V 现场负载，直接驱动 1A 电磁阀不用中间继电器。竞品差异就一句：普通 DCS 的 DO 卡输出错了顶多设备误动作， 输出错了可能就是 ESD 阀误关井、F&G 喷淋误启动，代价不是一个量级。
应用场景与行业案例
我在现场遇到过最惊险的：北海某平台，月度测试时 ESD 关断阀拒动。查出来是 第 3 通道 MOSFET 三取二表决中两路开路，只剩一路在扛，系统报了诊断但没跳闸（SIL3 容错嘛）。如果再坏一路，阀就关不动了。换模块后复盘，发现是阀线圈长期带电发热，热量传导到模块端子排，加速 MOSFET 老化。
典型场景：
- 井口平台 ESD 关断阀：液压先导阀电磁阀、气液联动阀 solenoid， 直接驱动，1A 够用，不用中间继电器，减少故障点。
- 炼化装置紧急泄压阀：反应器超压时 驱动泄压阀电磁阀，三取二表决确保”真超压才开、误信号不开”。
- 海上 FPSO 火气系统：平台生活楼、钻台、泵舱的声光报警器、喷淋泵启动继电器、防火风门执行器，全部由 驱动。
- 液化天然气接收站：码头 ESD 阀、登船梯液压锁、卸料臂双球阀， 的 32V 耐压裕度扛得住低温环境下电缆绝缘电阻下降。
- 核电辅助车间：常规岛除盐水系统、凝结水精处理系统的电动阀、泵启停接触器，SIL3 架构下比普通 DCS DO 卡多一层容错。
真实案例：2020 年东海某钻井平台，年度 ESD 功能测试时，BOP 防喷器蓄能器泄压阀拒动。旧 拆下检测，第 5 通道三路 MOSFET 中两路开路，只剩一路勉强导通，系统诊断报”Channel 5 Partial Failure”但没跳闸（三取二嘛）。备件库翻出 2013 年库存 9852-651 密封件，旧模块拍 TriStation 截图记通道配置，新模块插槽、LOAD 程序、RUN 灯绿，全程 18 分钟。功能测试一次通过。平台安全工程师说”这卡平时看不见摸不着，但真出事的时候，它就是最后一道物理防线”。后来我们把所有 驱动的电磁阀两端全部并了 1N4007 续流二极管，MOSFET 故障率明显下降。
