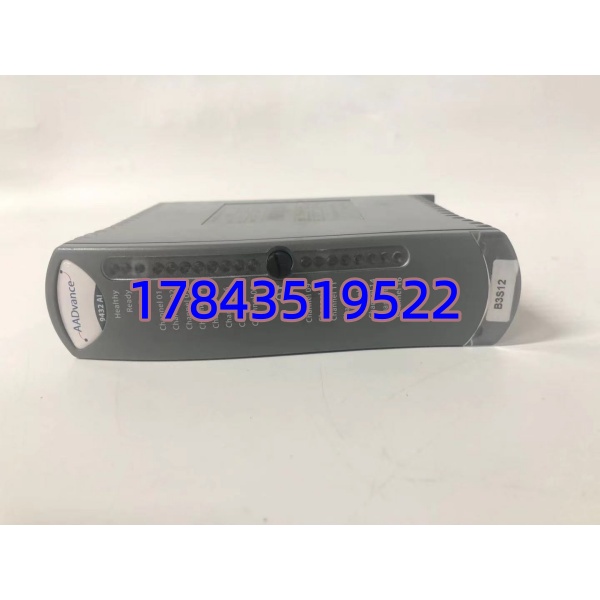

描述

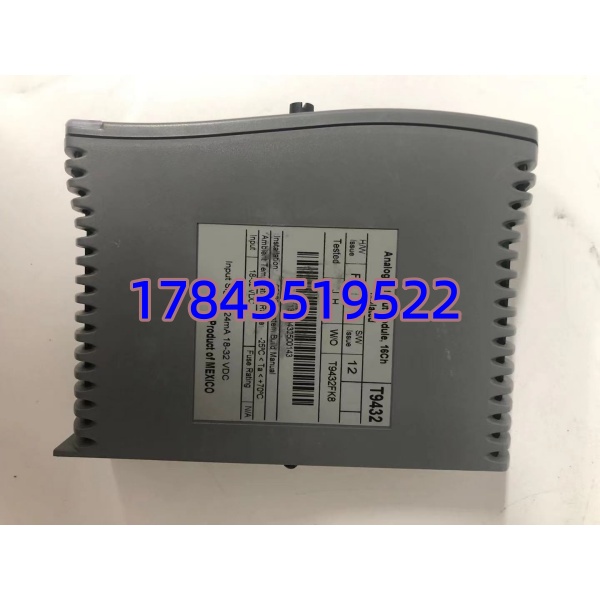

关键技术规格
| 参数 | 规格值 |
|---|---|
| 制造商 | ICS Triplex（Rockwell Automation） |
| 型号 | T9432 |
| 产品类型 | Trusted TMR 16通道模拟量输入模块（AI） |
| 输入通道 | 16路，每通道独立光电隔离 |
| 输入信号类型 | 4–20 mA（支持HART）、0–20 mA、±10 V、±5 V 等可软件配置 |
| 分辨率 | 16 bit |
| 精度 | ±0.05%～±0.1% FS（满量程） |
| 采样/更新速率 | 约 1～6 ms/通道（依配置） |
| 安全认证 | IEC 61508 SIL 3，TÜV 认证 |
| 冗余架构 | TMR（三取二表决），单通道故障不影响系统 |
| 背板供电 | 24 V DC（18–32 V DC 范围） |
| 功耗 | 典型 4.0 W |
| 隔离耐压 | 通道-背板 / 通道-通道 全隔离，≥1500 V DC |
| 工作温度 | -40℃ ～ +70℃（机柜内安装） |
| 安装方式 | Trusted 标准机架插槽，支持热插拔 |
| 配套端子板 | T9831 / T9832 / T9833（三重化端子板） |
| 诊断功能 | 开路/短路/过压检测，前面板LED状态指示，SOE事件记录 |
产品深度介绍

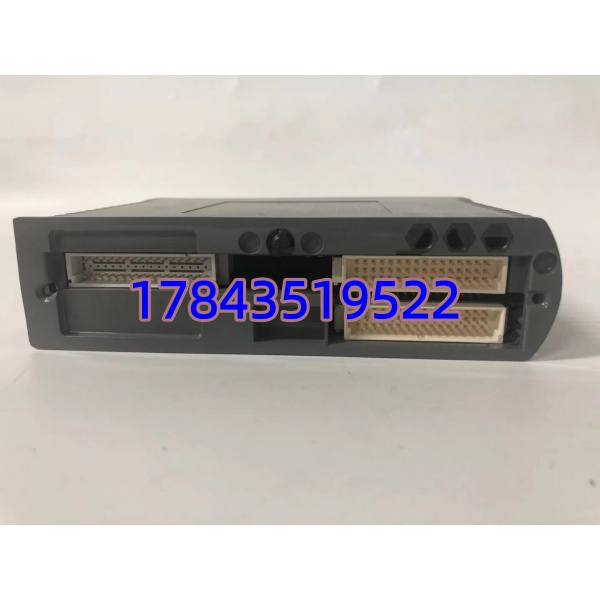

ICS Triplex T9432 是 Rockwell Automation 旗下 ICS Trusted® 安全系统的 TMR 模拟量输入模块，专用于紧急停车系统（ESD）、火气检测（F&G）及安全仪表系统（SIS）中的过程信号采集。模块提供 16 路独立隔离的 4–20 mA / ±10 V 模拟量输入，通过三重化硬件表决（2oo3）实现单点故障容错，满足 SIL 3 安全完整性等级要求。
与通用 PLC 模拟量模块不同，T9432 内置完备的自诊断与通道级故障检测，支持在线热插拔更换，配合 Trusted 机架可在不中断生产过程的前提下完成维护。其高共模抑制比（>120 dB）和宽温设计使其能适应石化、海上平台、电厂等强干扰、高可靠性要求的现场环境。
应用场景与行业案例
炼化厂、LNG 接收站、海上平台的 ESD 系统最怕的就是安全回路误动或拒动。T9432 负责把现场压力变送器、差压流量计、温度传感器的 4–20 mA 信号送进 SIS 控制器做三取二表决——这里要求的不只是”测得准”，更是”坏了一个还不能停”。普通 AI 模块挂了就丢信号，T9432 的 TMR 架构允许单通道故障自动隔离，系统照跑。
典型应用场景：
- 石油化工 / 海上平台 — ESD 紧急停车系统
常减压、催化裂化装置的压力/液位模拟量采集进 SIS。SIL 3 认证 + TMR 表决是 HAZOP 审查的硬性要求，普通 PLC I/O 过不了 SIL 验证。
- 火力/核电站 — 辅机安全监视
汽轮机润滑油压力、除氧器水位模拟量进安全系统。电厂审计要求模拟量回路具备线路断路/短路诊断，T9432 自带开路检测正好满足。
- 油气管道 SCADA + SIS 一体化
长输管线压缩机入口压力监控，既要进 DCS 做调节又要进 SIS 做超压联锁。 的 HART 透传能力可兼顾两类需求。
- 化工 — 高危反应釜温度/压力联锁
聚合釜温压信号经 采集后进 Trusted 逻辑解算器，触发紧急泄压。这类场景容不得通道间串扰，模块的全隔离设计是关键。
案例：某炼化企业 ESD 系统备件紧急补库
去年三季度，华东某炼厂年度大修时发现 ESD 机柜里一块 通道读数漂移，旧备件已消耗完。原厂交期报 5～7 周，等不起——他们 SIL 验算要求该回路冗余度完整，缺一块模块年检过不了。
采购当天下午联系我们，查到有全新原装库存（批次近三年，未开封）。我们当天做上机信号测试，次日上午顺丰发出，第三天模块装进机架，Control Builder 读取正常，SIL 诊断全绿。该厂仪控主任后来追加订购了两块作战略储备——这类 SIS 备件，平时觉得贵，停一次产就知道值。
