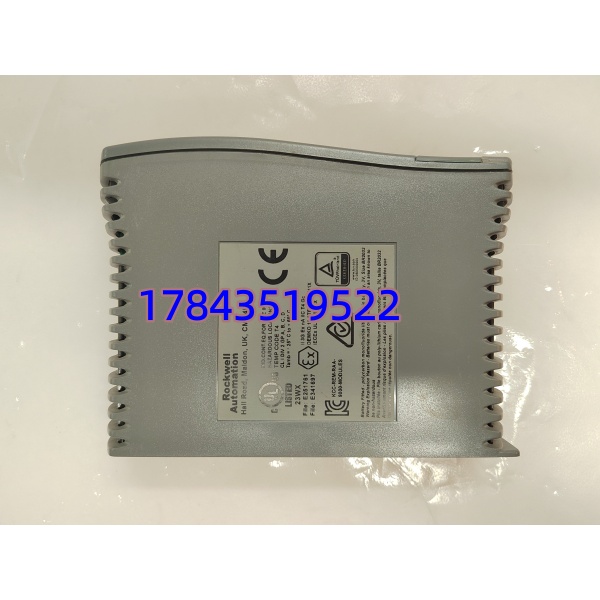

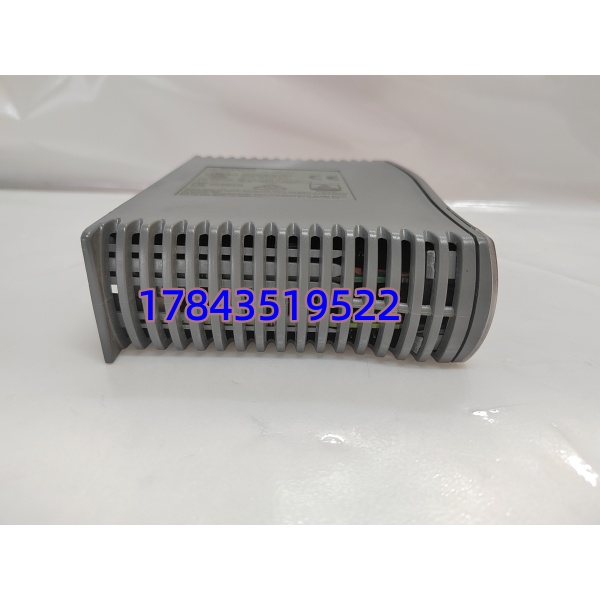

产品详情
· 型号：T9110
· 品牌：ICS Triplex（现归属 Rockwell Automation 安全产品部）
· 系列：Trusted TMR Safety System — T8100 系列主机架通信/接口模块
规格参数
- 产品类型：Trusted TMR 系统通信接口模块 / 处理器通信卡（Communications / Interface Module）
- 所属系统：ICS Triplex Trusted T8000 系列（配合 T8100 主机架、T8110B 处理器使用）
- 供电电压：24 V DC（允许 20–32 V DC），由 T8100 机架背板供给，典型功耗 6–8W
- 处理器：与 T8110B 同步运行或独立通信协处理（依系统架构），配合 TMR 表决
- 以太网接口：2 × 10/100Base-TX RJ45（支持双网冗余、A/B 网独立或聚合）
- 串行接口：1 × RS-232 前面板诊断口（配置/调试）
- 通信协议：Modbus TCP/IP（Client/Server）、可选 OPC UA、TriStation 私有协议与 DCS 通信
- 安全认证：TÜV 认证 IEC 61508SIL 3，IEC 61511适用
- 隔离保护：通信端口 1500V AC 光耦隔离；电源—信号—背板隔离
- 状态指示：RUN / FAULT / LINK / ACT / MASTER LED（依具体版本）
- 安装方式：垂直插入 T8100 控制器机架指定通信槽位（非处理器槽、非电源槽）
- 工作温度：0～+60℃（部分资料宽温 -20～+70℃，以实物标签为准）
- 存储温度：-40～+85℃
- 湿度：5%～95% RH 非凝露
- 尺寸：约 6U VME 高度 × 标准 Trusted 模块深度（同系列模块尺寸一致）
- 热插拔：支持在线插拔更换（系统冗余配置下不停车）
- 配套模块：通常与 T8110B（主处理器）、T8150/T8151（机架电源）、T8431/T8461（I/O）同机架
产品介绍
T9110 是 ICS Triplex Trusted TMR 安全系统中的通信/接口模块，安装在 T8100 主机架专用槽位，负责把 Trusted 内部安全逻辑运算结果和上位 SOE 事件通过双冗余以太网（Modbus TCP）送给 DCS/SCADA/HMI，同时也处理下位参数下装与在线监视。它与 T8110B 处理器配合工作——T8110B 跑表决和安全逻辑，T9110 专司对外通信与诊断，物理分离降低单点故障影响。
坦白讲，这模块常被误叫”电源模块”，但它不是电源（机架电源是 T8150/T8151）。买之前一定核对旧板标签——若你要找的是插在 T8100 机架最左/最右电源槽、标 T8150 或 T8151 的那块，那是另一件东西。T9110 换件必须和现系统固件版本匹配，混版会报 Incompatible Hardware 导致机架 fault。
应用场景与行业案例
痛点切入（工程师视角）：
炼化装置 ESD 系统 Trusted 机架报”COMM MODULE FAULT”，上位 DCS 收不到 SOE——查下来是 T9110 以太网 PHY 芯片老化导致双网交替闪断。这种故障不影响安全逻辑执行（T8110B 仍跑），但失去 SOE 追溯能力，SOE 对事故分析至关重要。在线换 T9110 不停车，但要确认另一块通信卡（如冗余配置）健康再动手。
典型场景：
- 炼油/乙烯 ESD 系统上位通信：Trusted TMR 机架 ←→ DCS（Modbus TCP）送跳闸状态/SOE/模拟量旁路信号
- 海上平台 F&G + ESD 集成： 双以太网分别接平台生产网与安全独立网，物理隔离
- 电厂汽机保护(TSI+SIS)接口：SIS 侧 Trusted 系统通过 将保护动作信号送厂级 AMS/PI 系统归档
- Retrofit 老 Trusted 系统扩容：新增 做第二路独立通信链路，实现 DCS 主网 + 维护便携机独立接入
真实案例：
前年协助某 LNG 接收站 ESD 年检，原系统 2005 年投运， 一通道偶发 Link 灯灭（约半年出现一次自恢）。预防性订购测好件，择低负荷窗口：确认机架内另一通信模块 RUN 正常→松锁定杆拔旧 →插新→等背板握手（约20秒）→双 LINK 常绿→用 TriStation ping 模块确认通信正常→清报警。全程未触发 ESD 跳车。老师傅说这卡不坏则已，一坏就丢了 SOE 追溯——留块备件比事后解释强。
