描述
产品详情
· 型号：T8850
· 品牌：ICS Triplex（Rockwell Automation – Trusted® Safety System）
· 系列：T8000 Trusted® — Safety Digital Input Module (with Line Monitoring)
技术参数
- 完整型号：T8850（Trusted® T8850 16‑Channel 24 V dc Digital Input Module with Line Monitoring）
- 产品定位：TMR 三重化安全数字输入模块，用于 ESD、F&G、紧急停机、汽轮机保护等 SIL 3 应用
- 输入通道：16 路独立隔离 DI，标称 24 VDC（18–30 VDC 工作范围），逻辑 1 = 15–30 V，逻辑 0 ≤ 5 V
- 线路监测（LDM）：每通道可启用断线（Open Wire）及短路（Short to Adjacent/Common）检测，通过设定阈值电阻（典型 1–10 kΩ 外接）实现现场回路完整性诊断
- 输入类型支持：干接点（无源开关）/ 湿接点（有源 24 VDC NPN/PNP 汇点或源型——依端子块接线），内部光电隔离 ≥ 1500 V rms
- 模块表决：三路并行输入经内部 TMR 表决，单路故障不影响安全状态，Fault 灯指示模块健康
- 故障安全响应：输入信号丢失或模块故障 → 输出安全状态（De‑energized / Fault‑Indicated），典型响应 ＜ 50 ms
- 指示灯：绿色 PWR（模块供电 OK）、红色 MODULE FLT（内部故障）、16× 黄色 per‑channel IN ACTIVE（点激活指示）

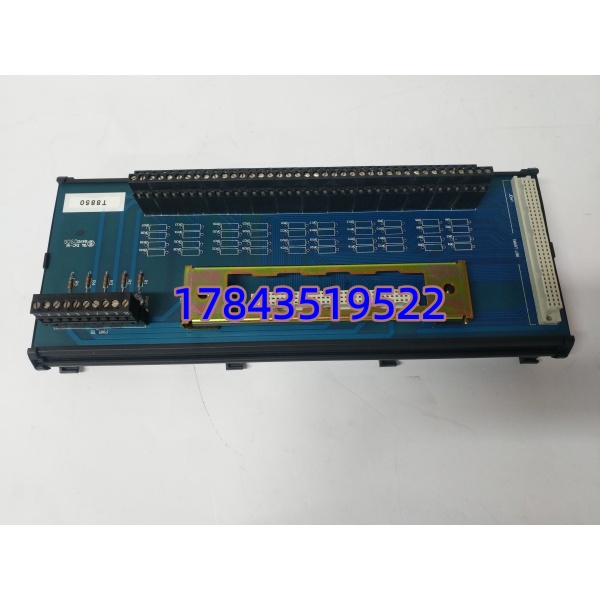

- 配套端子块（必须另购）：T8800‑TERM 或 T8850‑TERM（37‑pin D‑sub 公头转螺丝端子 / 弹簧笼），不可用 T8400 系列普通 DI 端子块直接代用若启用 LDM
- 机架兼容：插入 Trusted® T8440/T8442/T8452 等机架任意 I/O 槽位（Slot 2+），SmartSlot 电子钥匙自动识别，无需 DIP 设置
- 安全认证：SIL 3 per IEC 61508:2010 Ed.2/ IEC 61511 / EN 50156‑1，AK6 (DIN V 19250)，cULus / CE
- 工作条件：0 ~ +60℃（IEC 60068‑2‑1/2‑2），5–95% RH 非冷凝，海拔 ≤ 2000 m，柜内安装 IP20
- 功耗：典型 3.5 W（来自机架背板 +5 V），最大 4.2 W
- 物理：单槽宽（约 20.3 mm），带抽取把手及模块 ID EEPROM，热插拔支持
- 备注：严格来说 T8850 必须配合 Trusted® 机架及 TMR CPU（T8442/T8452）运行，单独模块无法独立工作；组态通过 TriStation 1131 / Trusted® System Builder 完成，LDM 功能需软件使能并设定现场阈值电阻。
产品介绍
在某炼厂 SIS 改造审计时碰到过：原设计用 T8403 普通 DI 模块接现场急停按钮，第三方 SIL 验算时因”无法检测按钮回路断线”被开出不符合项——改 T8850 后每路可串 2.2 kΩ 取样电阻做线路监测，断线即刻上报告警不断开安全功能，既满足 IEC 61511要求又不用改现场布线（只换模块+端子块+组态勾选 LDM）。
本质上是在 T840x 基础上加了每通道独立的线路阻抗比较器，模块内三路表决电路照旧跑 TMR，所以不会拖慢扫描周期。对维护人员最直观的好处是：通道灯亮=有信号+回路正常，MODULE FLT 亮=模块自身或背板通信异常需更换，不用像老式 DI 那样猜是现场接点氧化还是模块死掉。注意它比普通 DI 贵，非安全回路（如普通 MCC 运行状态反馈）没必要铺 ，混用才是合理成本控制——这也是很多工程公司初涉 ICS Triplex 容易过度选型的地方。
替换与升级建议
✅ 直接替换（同系列同功能，物理/逻辑兼容）
- ←→ 另一台 （不同批次/生产地）— 完全互换，TriStation 中同名模块类型直接下载配置即可，热插拔更换约 3 min（先确认对应通道无关键联锁瞬时触发）。
- T8403 / T8402（无 LDM 的标准 24 VDC DI）← 升 — 物理插槽兼容，但，重新编译下载；若不启用 LDM 功能甚至可暂用旧端子块但失去线路监测意义。
⚠️ 软件兼容（需改配置/硬件配件不同）
- T8431（120 VAC DI）— 物理插槽相同但电压等级不同，不可互换，强行插 24 VDC 现场信号可能烧输入或读不到状态。
- ←→ T8860（8 ch 模拟输入）— 插槽通用但通道数/类型不同，属跨类型替换需改整个 I/O 组态及端子块，非即插即用。
❌ 硬件不兼容 / 不建议
- ICS Triplex Serie 2/3 老系统（T815x/T825x 等）— 背板总线完全不同，不能插入 Trusted® T8000 机架反之亦然。
- 第三方”兼容” TMR DI 模块 — 无 Rockwell/ICS Triplex 原厂认证，SIL 证书不适用，在受监管 SIS 系统中会导致 LOPA/SIL 验算失效，不推荐。
