产品详情

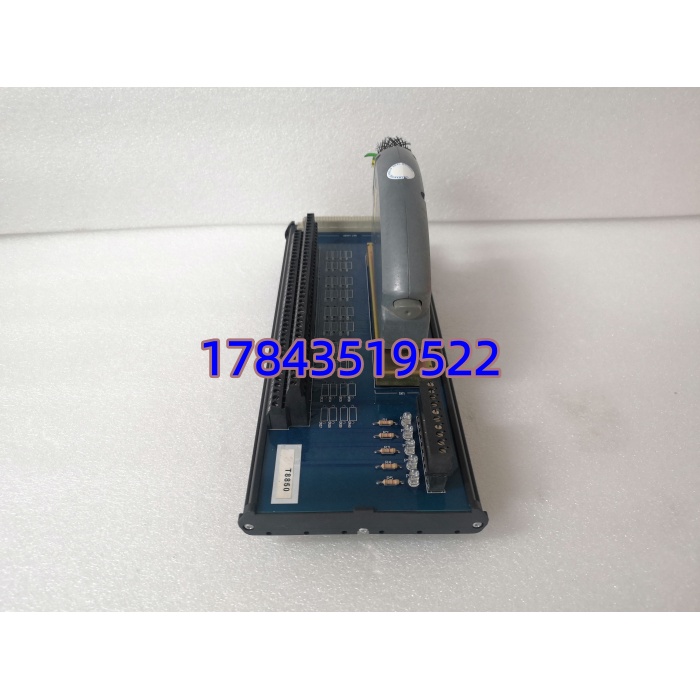

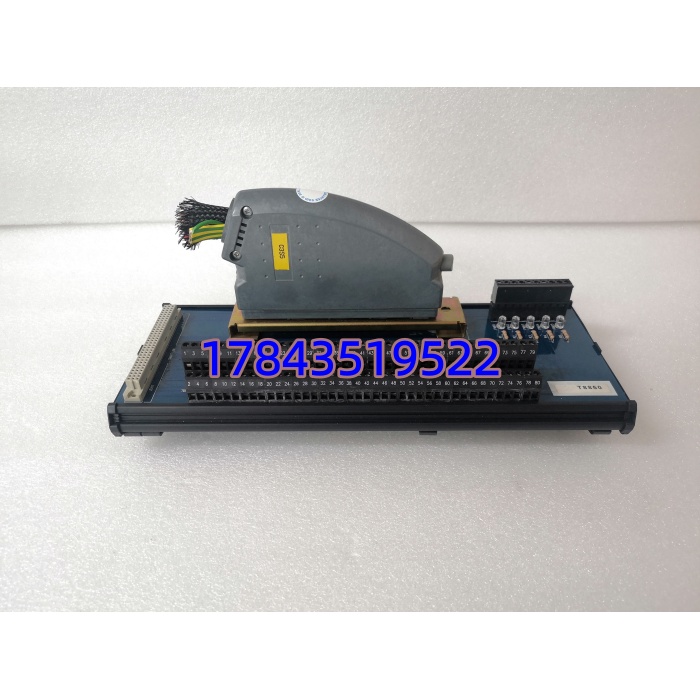

· 型号：T8850（ICS Triplex Trusted T8000 系列 DI 模块）
· 品牌：ICS Triplex（Rockwell Automation）
· 系列：Trusted® TMR Safety System — T8300/T8400/T8500 I/O 机架
规格参数
- 模块型号：T8850（Trusted TMR Digital Input Module, 40-channel, 24V dc）
- 等效旧标识/备件号：部分批次印 9850-001 或带 Rockwell 代码，功能一致以 T8850 为准
- 适用系统：ICS Triplex Trusted TMR System（T8110B/T8120/T8130 控制器 + T8300/T8400/T8500 I/O 机架）
- 模块类别：三重冗余（TMR）数字量输入，每点三路并行采样后硬件表决
- 输入通道数：40 路（分两组/四组，依 TA 端子定义）
- 输入类型：24V DC 干/湿接点（Sink/Source 依 TA 配置），逻辑 1 典型 15～30V，逻辑 0 ≤5V
- 输入阻抗：典型 ≈2.2 kΩ～4.7 kΩ（以手册为准）
- 安全等级：SIL 3 per IEC 61508/ IEC 61511（TÜV certified），部分架构可达 AK6 / SIL 4 要求
- 线路诊断：开路（wire break）、短路跨线检测、通道间 cross-talk 检测
- 表决机制：三取二（2oo3）通道表决，单通道故障自动隔离不影响安全状态
- 状态指示：每通道 LED（On/Off/Fault 三色或双色），模块 Healthy / Comms / Vote LEDs
- 供电：+5V DC 由 I/O 机架背板供给，典型模块功耗需核对手册（约 3～6W）
- 配套端子：Trusted TA（Termination Assembly）— TA5840 或对应 24V DI 端子单元，现场线接 TA 不接模块
- 安装：插 Trusted I/O 机架任意 DI 槽（Slot 地址由系统组态定）
- 工作温度：0～+60℃（柜内），存储 -40～+85℃
- 湿度：5%～95% RH 无冷凝
- 防护：IP20（柜内），电路板 conformal coated（防腐蚀涂层）
- 认证：CE / TÜV / FM / CSA / ATEX/IECEx（依具体版本铭牌）
产品介绍
T8850 是 ICS Triplex Trusted 系统里的 TMR 数字量输入模块，专门接 ESD 按钮、急停开关、压力开关、液位开关等高完整性现场信号。它与普通 DI 卡最大区别是内部三套 A/D 并行采样再做 2oo3 表决——单路通道硬件故障或现场线路异常能被诊断隔离而不触发误跳闸，这是石化装置 SIS 要求 SIL 3 的根本原因。
坦白讲，这模块不能和 ABB E3ED 或普通 PLC DI 混用，它必须配 Trusted 控制器（T8110B/T8120 等）和对应 TA 端子单元。我现场遇过集成商用错把普通 24V DI 线直接压进 TA 试图省成本——Trust 系统自检直接报”Module Type Mismatch”且安全回路进入 Trip。换之前确认原柜 TA 型号（决定接线定义和公共端极性），T8850 不同批次丝印号微差但通常固件向后兼容，组态软件 Trusted Builder 里选 T8850 即可。
应用场景与行业案例
痛点切入
SIS 系统 DI 卡老化或线路监测报”Wire Break”导致安全回路无法完成 Proof Test，ESD 功能被闭锁——大修或年检过不去。普通 DI 卡没 TMR 表决和线路诊断，过不了 SIL 3 认证，核电/炼化根本不让用非安全型替代。
典型场景
- 炼化/乙烯装置 ESD 系统——急停按钮、火焰探测器、高高液位开关联入 Trusted SIS，非 类 TMR DI 不可用
- 海上平台紧急关断（ESD Level 1/2）——高盐雾环境 conformal coat + 线路断线检测，普通卡早挂
- 存量 Trusted 系统备件替换—— 为指定 DI 模块，早期 T8480 系列架构不同不可混插（需核对机架是 T8000 还是老 T8400）
真实案例
某炼油催化裂化装置，Trusted SIS 一块 的通道 17～20 持续报”Cross Short”——查线是现场端子氧化粉化致相邻线微短，清线重压后故障消失但模块自诊断 LED 闪烁提示老化。大修窗口预防性更换为测试过的同号备件，插进 I/O 机架（热插拔支持但建议先确认冗余覆盖）、系统自动识别、Proof Test 一次通过。安全工程师说：”Trusted 模块宁可多备两块 DI/DO，年检时发现卡子老化换比临时找货踏实。”
