描述
模块详情
· 型号：T8830
· 品牌：ICS Triplex（Schneider Electric — Trusted Safety System）
· 系列：Trusted TMR — Analog Input Field Termination Assembly (AI FTA)
规格参数
- 模块全称：T8830 Analog Input Field Termination Assembly (40-channel AI FTA)
- 适用 I/O 卡：ICS Triplex T8431（Trusted Analog Input Module，1 ms / 4 ms 版本均可）
- 通道数：40 路独立模拟量输入通道
- 支持信号类型：4–20 mA（2-wire 变送器典型），0–10 V DC，±5 V DC（依跳线/版本，默认 4–20 mA）
- 取样电阻：典型 250 Ω（将 4–20 mA → 1–5 V 送 T8431 ADC），精度 ±0.1%
- 线路监测：支持变送器掉电 / 断线检测（T8431 算法判定 <3.6 mA 或 >21 mA 为故障）
- 现场电源：外部 24 V DC 供变送器（FTA 仅做汇流与监测，不内置供电——通常经 T8830 端子排接入现场 24 V DC + / -）
- 现场电源监视：板载绿色 LED 指示现场电源正常（熄灭 = 现场电源丢失或熔丝断）
- 接线方式：弹簧 cage clamp 或螺丝端子（依批次，通常 Phoenix / Weidmüller 兼容），线径 0.2–2.5 mm²
- 通道保护：每通道 RC 滤波 + TVS 抑制，部分版带自恢复 PTC 或熔断器（依配置）
- 兼容机架：Trusted TMR 机架（T8110/T8150 等主机），插于机架前 FTA 导轨或独立 DIN 导轨外挂（带专用扁平电缆至 T8431）
- 连接电缆：Trusted 系统 68-pin / 100-pin 扁平带缆（T8431 ↔ T8830 FTA），长度通常 0.5 / 1.0 / 2.0 m 可选
- 工作状态指示：PWR/Field Pwr LED（绿），部分版每通道无独立 LED（诊断在 T8431 软件看）
- 安装方式：35 mm DIN 导轨安装（独立 FTA 版）或机架前插槽式 FTA 载体
- 工作温度：0～+60℃（部分资料标 -20～+70℃ 储存）
- 湿度：5%～95% RH（非凝露）
- 认证：SIL 3 (IEC 61508)、TÜV、FM、cULus Class I Div 2、CE、RoHS
- 尺寸（约）：160×110×45 mm（独立 DIN 版），重约 0.3–0.45 kg
- 备注：T8830 是 FTA（无逻辑），不能单独工作，必须与 AI 模块配对使用
产品介绍

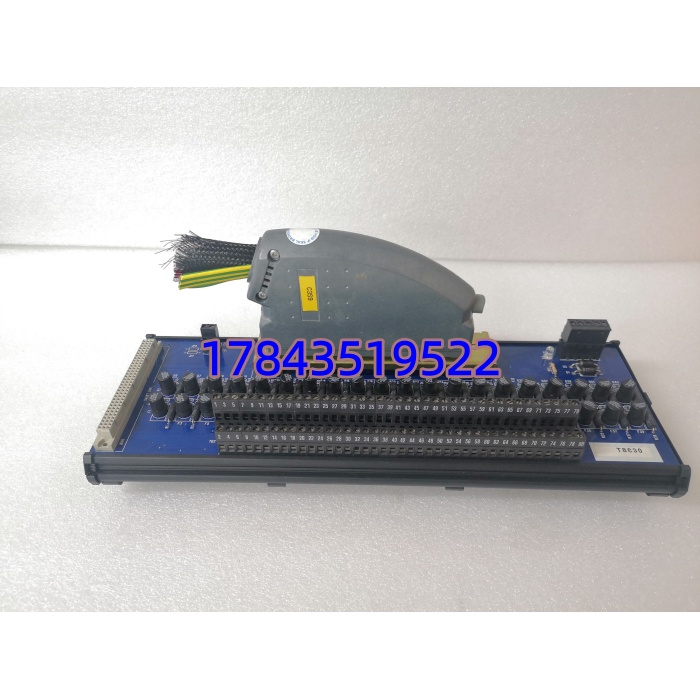

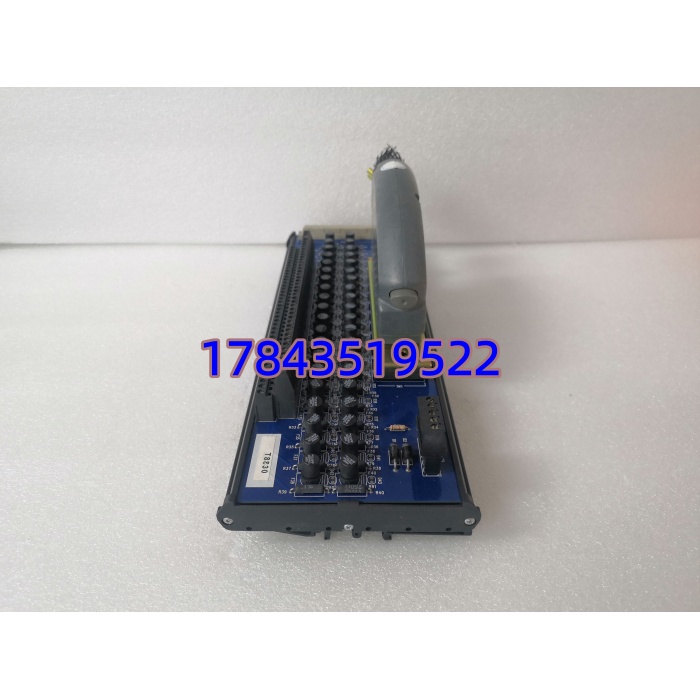

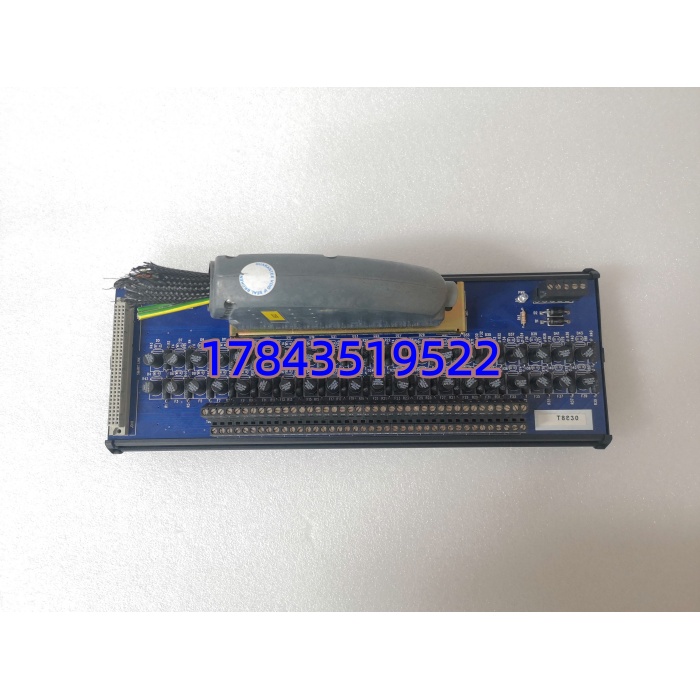

T8830 是 ICS Triplex Trusted TMR 安全系统的 40 通道模拟量输入现场端子组件（FTA）。它不做任何运算——纯粹把现场变送器来的 4–20 mA 或电压信号通过端子排接入，经 250 Ω 取样电阻送 三重化 AI 模块做三取二表决和线路断线检测。FTA 上带现场电源监视 LED，方便快速判断是变送器供电丢了还是通道问题。
跟普通端子排比，最大差别是它专为 TMR 系统设计——三条 模块通过带状缆各自读同一组端子信号实现三取二，FTA 本身无活动件。我在现场遇过误把普通端子排代用导致屏蔽层多点接地引入共模噪声， 报模拟量通道抖动。 接地设计和屏蔽处理是按 Trusted 系统规范做的，别省这钱。有一点要注意： 必须配 ，不能配 DI/DO 卡，买前确认机架上插的是 再订 FTA。
应用场景与行业案例
我在现场碰到过炼油厂 FCC 装置 Trusted SIS 多个 AI 点同时报”Line Break”，查是 现场 24 V DC 变送器供电熔丝烧——FTA 电源 LED 灭一下就暴露了，比逐个查变送器快太多。安全系统 AI 最怕断线不被发现， + 的掉线检测救过不少次误跳车。
典型场景：
- 炼化/乙烯装置 ESD 系统——连接现场压力/差压/温度变送器进 Trusted SIS 做过程变量监视及联锁（SIL 3），非它不可因需 TMR 三取二架构支持。
- 海上平台火气+ESD——FTA 宽温防腐版适合盐雾环境，现场电源监视便于快速定位供电故障。
- 核电/电厂 BOP 保护——40 通道高密度省机柜空间，断线诊断满足 NRC/HAF可诊断性要求。
- 老厂 MRO 替换——原 Trusted 系统投运 10+ 年 FTA 端子氧化或弹簧失效，找同型号 直接换（不需重组态）。
- 新建 Trusted SIS 扩展 I/O——新增 AI 测点配 + FTA 套装。
真实案例：
东部某炼化公司重整装置 SIS（ICS Triplex Trusted）白班多个 AI 通道同时报”Open Wire/Low Signal”，值降到 0%。到柜查 FTA 现场电源绿灯灭——确认外部 24 V DC 变送器供电小空开跳（下级短路）。恢复供电后所有点正常。后例行点检发现该 部分弹簧端子回弹乏力（老化 12 年），趁大修窗口订购同型号 替换，旧板拆下时确认端子夹紧力已不足新板 60%。换新后重新压线，再无偶发接触不良。老师傅说——FTA 虽”只是个端子板”，但安全系统 AI 诊断靠它引信号，接触不良会引起不必要跳车，该换就换。
