描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | T8480C |
| 通道配置 | 8 路模拟输出，TMR 三重冗余架构，2oo3 表决 |
| 输出信号 | 4‑20mA 电流输出 |
| 输出精度 | 满量程 ±0.1%，线性度 ±0.2% FS |
| 安全等级 | IEC61508 SIL3，SIL3 安全回路可用 |
| 更新速率 | 20ms 每通道，响应＜250ms |
| 系统架构 | Trusted T8000 机架背板总线，支持热插拔在线更换 |
| 供电 | 机架背板 24VDC 取电 |
| 诊断功能 | 通道断线、短路、背板故障自诊断；面板 LED 状态指示灯；AADvance Studio 读取故障码 |
| 工作环境温度 | 0℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5‑95% 无冷凝 |
| 安装 | Trusted 系列标准机架插槽安装 |
| 重量 | 约 1.0kg |
产品深度介绍

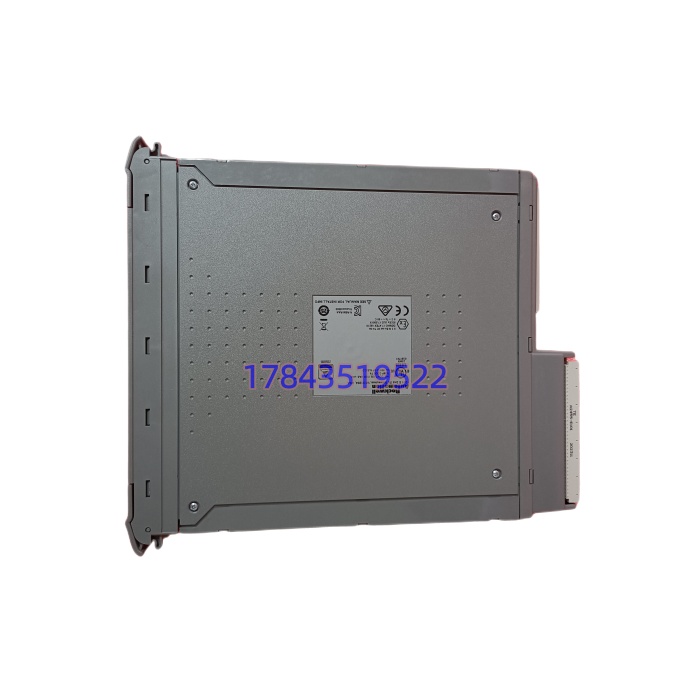

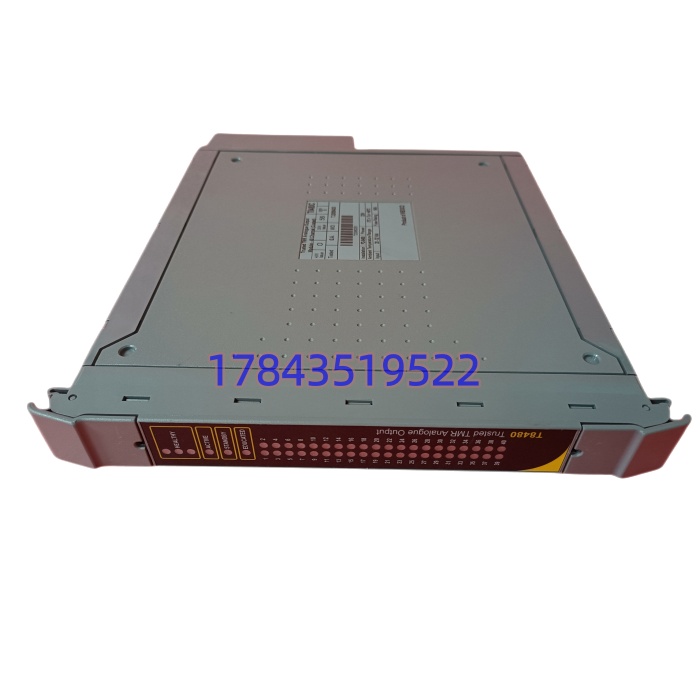

ICS TRIPLEX T8480C 是 Trusted T8000 系统的 TMR 模拟输出模块，三重独立电路三取二表决输出 4‑20mA 信号，驱动现场调节阀、阀门定位器。模块支持不停机热插拔，故障时单通道损坏不造成输出跳变，保障 SIS 安全回路连续性。
大量化工、炼油、油气装置 ESD、SIS 系统在用；一旦模块发生故障，会造成调节阀失位，联锁回路失效。原厂已经停止生产，没有直接兼容的替代硬件，工厂建议至少储备 1 套备件，规避长供货周期带来的装置风险。
应用场景与行业案例
前年在山东某炼化厂，SIS 系统 T8480C 其中一路输出通道报诊断故障，其余两路正常，阀门还可以受控；如果三通道中两路故障，会直接导致调节阀误动作，装置有非计划停车风险。
典型应用场景：
- 石油化工‑SIS/ESD 安全联锁系统 联锁回路控制紧急切断阀、调节阀输出 4‑20mA，工艺异常执行安全动作；SIL3 等级安全控制。
- 煤化工‑装置安全保护系统 反应器、气化炉相关安全阀门输出控制，TMR 冗余保障单部件故障不触发误停车。
- 天然气处理‑场站 ESD 联锁 进料、放空阀模拟量输出控制，场站安全保护。
- 电力‑锅炉安全保护系统 锅炉安全系统的执行机构模拟量输出控制。
案例：炼化厂 SIS 模块故障抢修 山东某炼化装置，中控 AADvance 软件报警 T8480C 单通道故障，输出回路诊断告警，阀门尚能正常控制。设备工程师评估：虽然当下回路可用，但模块已经出现硬件劣化，存在双通道失效导致联锁误动作风险。
联系原厂，T8480C 已 EOL，原厂改造升级整套 Trusted 系统周期 8‑10 周，装置不允许长时间带病运行。采购调取库存备件。
备件到货，确认固件版本与现有系统兼容；利用模块热插拔特性，机架不停机直接更换卡件；软件确认背板握手、全部 8 个通道诊断无告警，做回路测试，4‑20mA 输出对应阀门开度正常。
事后设备部门将 T8480C 列入 SIS 关键备件清单，库房备一套库存。仪表主管说：“SIS 卡件单通道故障不跳车，但绝对不能硬扛到双通道坏。”
