描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 模块类型 | TMR 三重冗余数字输入模块，硬件 2oo3 表决架构 |
| 通道数量 | 40 路隔离数字输入通道 |
| 输入信号 | 24 VDC，兼容干接点、PNP/NPN 现场信号 |
| 安全等级 | IEC61508 SIL3 安全完整性等级 |
| SOE 记录 | 1 ms 高精度事件顺序时间戳，故障溯源使用 |
| 通道隔离 | 通道‑背板 2500V 脉冲隔离，抗现场浪涌干扰 |
| 供电来源 | Trusted 机架背板 24VDC 冗余供电 |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 相对湿度 | 5%‑95%，无冷凝 |
| 维护特性 | 支持在线热插拔，单模块故障不中断系统运行 |
| 诊断能力 | 全通道开路、短路自诊断，面板 LED 状态指示 |
产品深度介绍

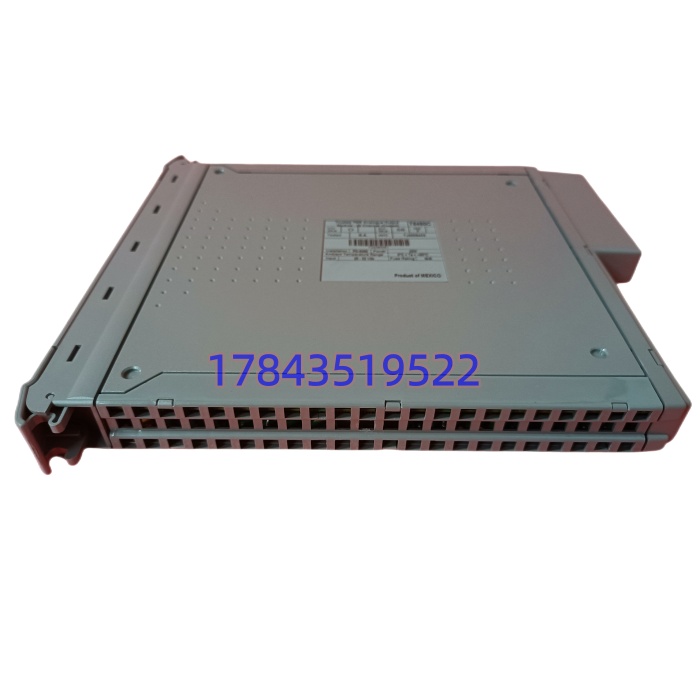

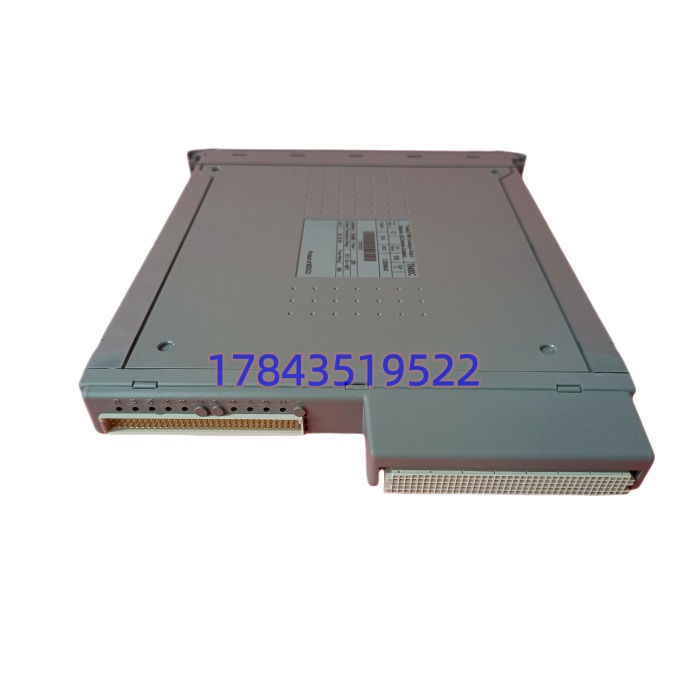

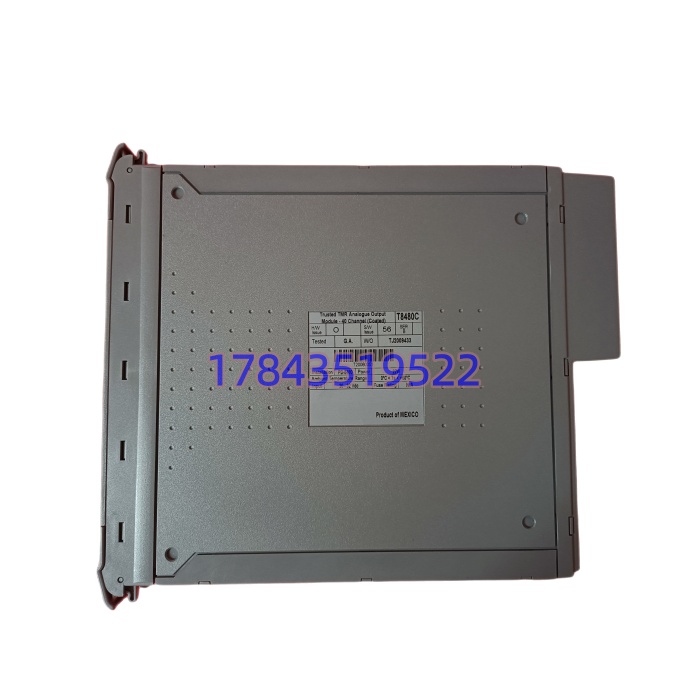

T8480C 是 ICS Triplex Trusted SIS 安全系统专用 40 通道数字输入模块，依靠板内三路独立采集电路做硬件 2oo3 表决，单通道故障不会造成安全回路失效，专门采集现场急停、压力开关、火焰检测器、火气探头等安全开关信号。
模块自带 1ms 精度 SOE 事件记录，装置跳车之后可以调取时序，定位联锁触发根因。该卡件大量服役在化工、油气装置 ESD 紧急停车、FGS 火气系统。原厂已经停止生产，没有硬件直接兼容替代卡件。现场项目大多储备拆机测试完好的备件，规避卡件老化损坏造成安全系统无件可换的风险。
应用场景与行业案例
很多现场工程师容易混淆 T8480C 与同系列其他 I/O 卡件，T8480C 是高密度 DI 输入卡，不能当作输出卡使用。我碰到过抢修现场，拿输出卡尝试替换，上机直接报错，白白耽误抢修窗口。安全系统卡件型号必须严格匹配。
典型应用场景：
- 石油化工‑装置 ESD 紧急停车系统 采集反应釜、精馏塔的压力、液位开关、紧急停车按钮信号，属于装置安全保护第一道防线，卡件故障直接影响 SIS 可用性。
- 油气场站‑FGS 火气检测系统 接收火焰、可燃气体、烟雾探测器开关信号，高密度通道可以减少机柜占用空间。
- 煤化工‑气化炉安全联锁系统 现场粉尘、干扰大，需要硬件表决容错，单通道损坏不影响整套安全逻辑。
- 电厂‑锅炉炉膛安全保护 BMS 系统 锅炉灭火、压力超限开关信号采集，SOE 时序记录对于事故后复盘分析至关重要。
案例：某炼化厂 SIS 卡件故障抢修 去年下半年，华东某炼化厂一套 Trusted SIS 系统，一块 T8480C 出现部分通道诊断报警。CPU 没有触发系统跳车，但该卡件已经处于降级运行状态。
这套装置暂时没有改造计划，联系原厂，T8480C 已经停产，没有订货通道。SIS 系统降级运行属于重大安全隐患，不能长期带病运行。
项目拿到经过完整测试的拆机 T8480C，利用工艺短暂窗口在线热插拔更换。更换之后全部通道诊断正常，SOE 记录功能恢复。事后该项目补充两块同型号卡件入库做备件。现场安全工程师原话：“SIS 卡件降级，就是悬在装置头上的一把刀。”
