描述
产品详情

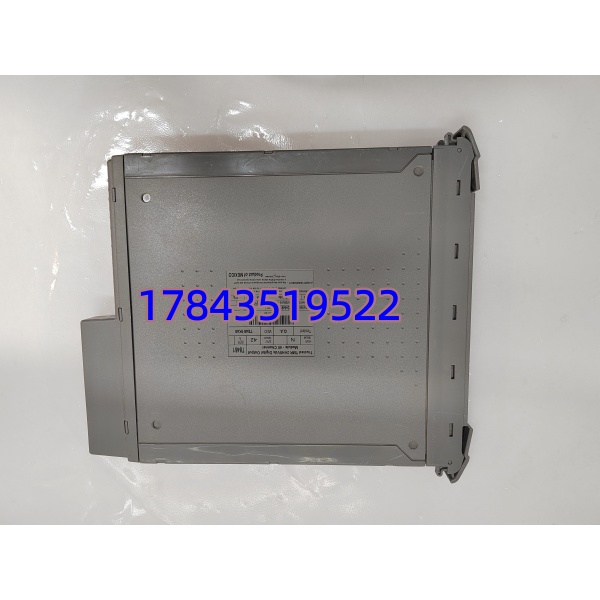

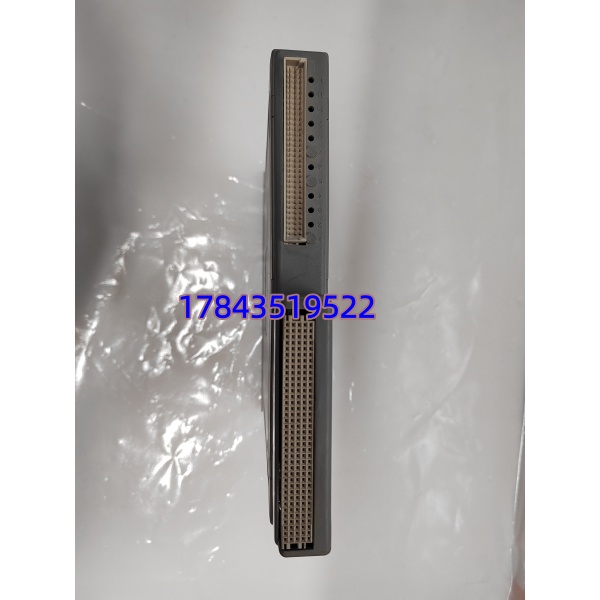

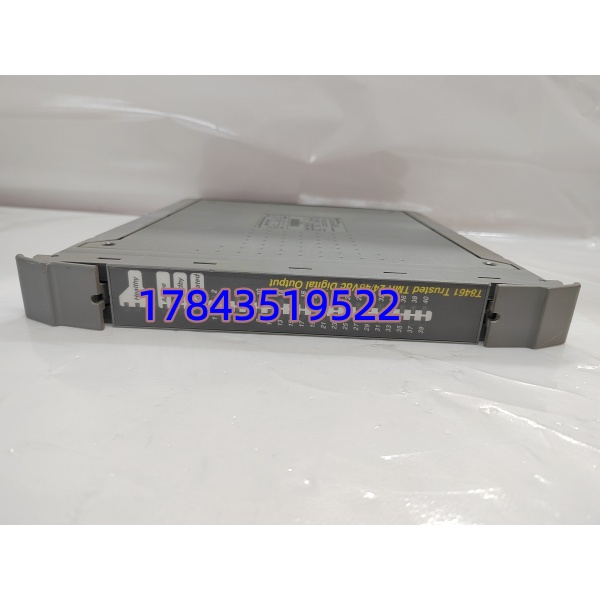

· 型号：T8461
· 品牌：ICS Triplex（现 Rockwell Automation，原 Invensys/Schneider Electric Trusted® 安全系统）
· 系列：Trusted TMR SIS/ESD 平台 — 适配 T8100/T8110 机架，配合 T8431 AI / T8440 DI / T8451 继电器输出混插
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | T8461（部分渠道也流通 T8461C 增强版，电气兼容但固件版本不同，混插需注意） |
| 制造商 | ICS Triplex（现 Rockwell Automation，原属 Invensys/Schneider Electric Trusted 安全产品线） |
| 模块类型 | Trusted TMR 三重冗余数字量输出模块（Solid State Output，非继电器干接点） |
| 输出通道数 | 40 路数字量输出，分为 5 个独立电源组（每组 8 通道） |
| 现场输出电压范围 | 18～60 VDC（标称 24VDC 或 48VDC，由外部负载电源供给） |
| 系统背板供电 | 20～32 VDC（由 Trusted 机架背板供给，典型功耗 <22W） |
| 输出电流能力 | 0.75 A/通道连续，6 A/电源组；峰值 2 A/通道（<1s） |
| 短路/过流保护 | 电子式自锁短路保护，每通道独立，无需外部熔断器 |
| 线路监测 | 每通道支持开路（Open Wire）及短路（Short to Common）检测（需在 Trusted 软件中使能） |
| 隔离电压 | 现场侧 ↔ 系统侧：±250 VDC 持续工作，±2.5 kV DC 瞬态耐受；通道间隔离 |
| 安全认证 | TÜV certified IEC 61508 SIL 3，EN 50156，cULus，CE，ATEX/IECEx Zone 2（依系统整体） |
| SOE / 响应时间 | 输出更新 0.5 ms，SOE（Sequence of Events）分辨率 1 ms，时间戳精度 ±0.5 ms |
| 自诊断 | 上电全检 + 周期性后台自检（默认每 2 min），检测内部逻辑/驱动/表决一致性 |
| 热插拔 | 支持（Insert/Remove in powered rack — Companion Slot 或 SmartSlot 需机架固件支持） |
| 工作温湿度 | -5℃～+60℃ 工作，-25℃～+70℃ 存储；5%～95% RH 无凝露 |
| 物理尺寸/重量 | 266×31×303 mm（10.5″×1.2″×12″），≈1.285 kg |
| 生命周期状态 | 原厂已 EOL / Legacy — LTB 窗口关闭，市面仅 NOS（全新库存）或测试拆机件 |
产品介绍
在某海上平台 ESD 系统年检时遇过——Trust 机架报 T8461 某组输出”Line Monitor Fail”，查下来是现场电磁阀接线端子氧化导致回路阻抗超标触发开路报警，换模块前先清端子就恢复了。（严格来说 T8461 是固态输出不是继电器干接点，它检测的是负载电流是否在 25mA～0.75A 窗口内——现场若带小功率 LED 指示灯或微安级线圈，可能误报开路，需要在组态里放宽 Line Monitor 阈值或禁用该通道监测，这点很多初接触 Trusted 系统的工程师会踩坑。）
T8461 是 Trusted SIS 平台里真正”动手”的卡件——控制器算完安全逻辑后，靠它三路并行表决把开关量指令送到现场关断阀、ESD 电磁阀或跳闸继电器，单路硬件故障不影响输出（2oo3 表决），是 SIL 3 回路里从逻辑到执行机构的最后一道硬件防线。原厂已 EOL，对还在跑 ICS Triplex Trusted 的炼化/海上平台/电厂而言，这卡找不到新件可订——唯一风控动作是趁二手 NOS 市场还有货 LTB 囤够，别等 ESD 年检发现坏卡再找。
应用场景与库存策略
Trust SIS 平台多用于油气处理装置、炼化 FCC 单元、核电 BMS——这些地方 ESD 触发失败 = 安全事故或环保违规，T8461 一旦失效且无备件，要么冒险带病运行（违反 SIL 证书），要么停装置等货（4～12 周淘件）。固态输出虽比继电器寿命长，但长期带感性负载开关会产生电压尖峰应力，老化后偶发某组输出驱动 MOSFET 软击穿。
- 炼化/海上平台 ESD 系统（Trusted T8100 机架 + 驱动关断阀电磁阀/火炬切断）→ SIL 3 关键执行卡 → 建议 A 类备 1 件冷备（Buffer Stock），防静电袋密封存库房，登记 SN/固件版本，每 2 年上电自检测试 SOE+通道循环
- 电厂 BMS / Turbine Trip 系统（40 路 DO 驱动跳闸继电器）→ 非冗余单卡位 → 按装机量 N 做 LTB：N≤2 购 2～3 件，N≥3 购 N+1；优先挑近年产 NOS
- 化工聚合装置 SIS（混插 T8431/T8440/）→ 冷备件固件版本尽量与现装机一致（可通过 TrustSCope 读出版本号），跨版本通常兼容但建议验证后再封存
- 注意：（固态）≠ T8451（继电器输出）/ T8461C（增强版），物理可插但功能不同，严禁互相替用混淆
真实案例：某 LNG 接收站 2020 年 Trusted 系统年检做 DO Loop Test，发现一块 第 3 电源组（Ch 17～24）无论强制 ON 均无输出——拆下目检无烧痕，是内部驱动 ASIC 局部退化。当时仓库零备件，等欧洲二手渠道淘测试件耗时 23 天（部分 ESD 功能旁路运行，增加 HAZOP 偏差记录）。事后按 ABC 分类升 A 类，LTB 囤 2 件 NOS（对应 1 个机架满配 6 槽留 1 备），并建立每年大修做”通道强制+SOE 抓包”台账。教训一句话：SIS 输出卡是安全链路的最后一公里，Trust 平台还在跑就必须提前锁 货源。
