产品详情

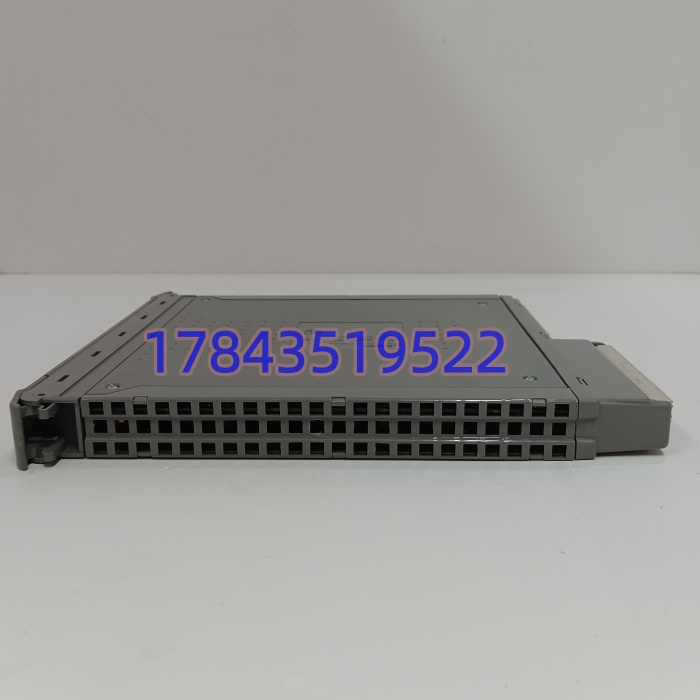

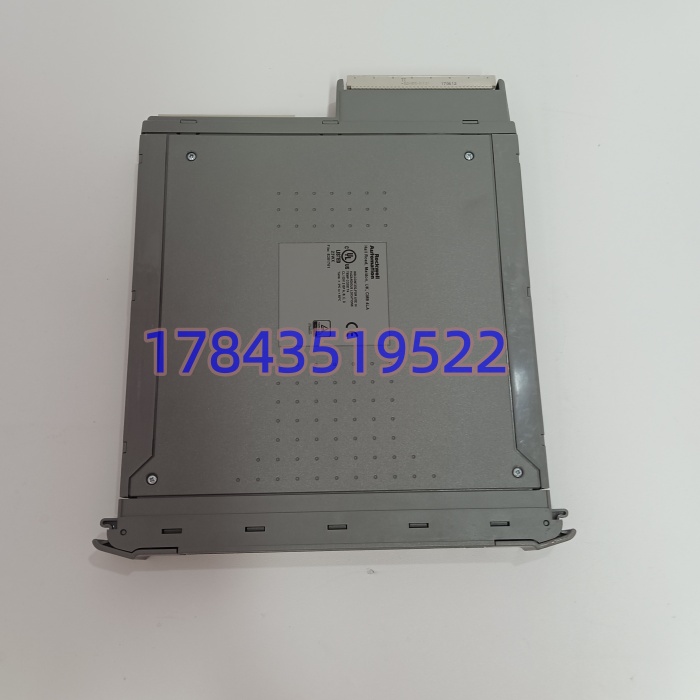

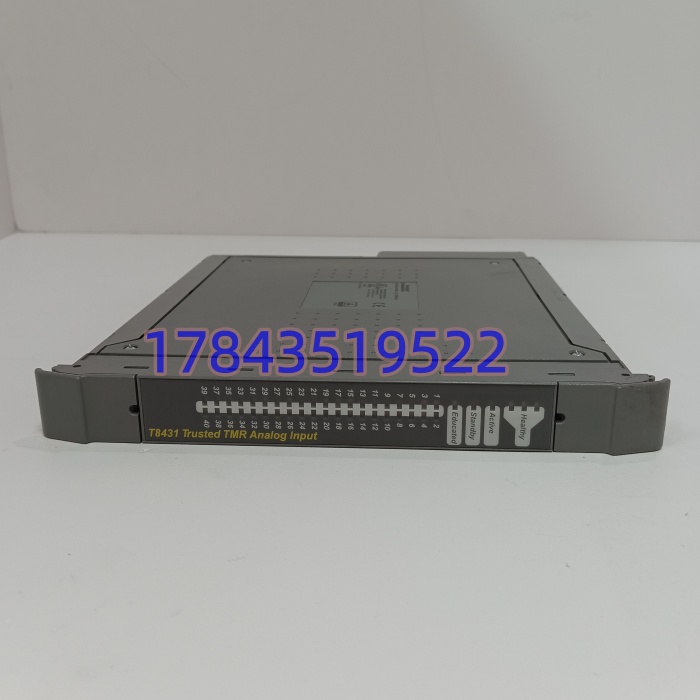

· 型号：T8431
· 品牌：ICS Triplex
· 系列：Trusted T8000（TMR 架构）
规格参数
| 参数项 | 规格值 |
|---|---|
| 通道数 | 40 路独立 AI（每通道内部三链路 TMR） |
| 输入信号 | 0-22mA（4-20mA 标准，0-22mA 超量程检测） |
| 输入阻抗 | 249Ω（20℃），0.1W 级 |
| 分辨率 | 3.9μA（约 1/256mA，12bit 级） |
| 精度 | ±0.1% FS @25℃，±0.2% FS @0-60℃ |
| 更新时间 | 0.5ms 每通道（全 40 点同步采样） |
| 诊断 | 每通道三链路比较、开路/短路检测、自测失效覆盖 >99% |
| 表决机制 | 三取二（2oo3），单链路故障不降级、不跳闸 |
| 隔离 | 现场-逻辑 2500V RMS（1 分钟），通道组内不隔离 |
| 供电 | 24V DC 机架背板供，单卡典型 7.2W，最大 10.8W |
| 通讯 | Trusted IMB 冗余背板总线，点对点至主处理器 |
| 热插拔 | 支持在线拔插（机架带电、主处理器切冗余态） |
| 工作温度 | -5~+60℃（IEC 60068-2） |
| 认证 | IEC 61508 SIL3、TÜV、CE、FM/ATEX（以本体标签为准） |
| 配套机架 | Trusted I/O chassis（如 T8100 系列） |
| 状态 | 原厂归 Legacy，流通以 New Surplus 和返修件为主 |
产品介绍
T8431 在 Trusted 机柜里的定位一句话：它是 SIS 系统的”眼睛”，而且是三只眼睛同时看、投票决定信不信。40 个通道每个内部跑三条独立采样链，三条 ADC 结果进硬件表决器，两路一致就采信，第三路悄悄报故障但不影响输出。这意味着现场变送器接线松动、单条链路 A/D 漂移、甚至模块内部一颗运放坏了，系统照跑不误，运行人员可能连报警都看不到——直到你翻诊断日志才发现某条链路悄悄退出了表决。
和 T8432（同系列但电压输入为主）比，T8431 专攻 4-20mA 两线制回路，内置 249Ω 取样，不需要外接取样电阻；和 Triconex 3625（3503E）比，Trusted 的 TMR 是同步并行采样，三取二在模块级完成，Triconex 是主处理器级表决，架构理念不同但安全等级都是 SIL3。T8431 的实战价值在于：石化装置里压缩机喘振保护、反应釜超温联锁、管线超压 ESD，这些回路宁可误报也不能漏报，T8431 的 2oo3 机制把”单点故障导致保护失效”的概率压到 10⁻⁹ 量级以下。
有一点要注意：T8431 不产出控制决策，它只负责”把现场信号变成可信的数字量交给主处理器 T8110/T8151 去做逻辑”。买它的人得同时有 Trusted 机架、主处理器、组态软件 TriStation，缺一不可。
应用场景与行业案例
我凌晨去海上平台处理过”压缩机防喘振系统 诊断日志里某通道 Link B 持续报 Difference”，但系统没跳闸、防喘振阀没乱动。查下来是那路压力变送器接线盒进水，绝缘从 500MΩ 掉到 2MΩ，信号微弱漂移， 的 2oo3 表决把这条漂移链路隔离了，另外两条链路一致照常跑。
- 乙烯裂解气压缩机：轴振动/轴位移/壳体温度/进气压力 40 点全进一块 ，防喘振控制 SIL3 级，非它不可，因为 API 617 要求保护系统单点故障不降级，普通 AI 卡做不到。
- LNG 接收站：BOG 压缩机入口压力、低温泵轴承温度、储罐液位（雷达带 HART）， 的 0.5ms 同步采样保证联锁动作时间确定性，通用 PLC AI 卡的扫描抖动会导致 ESD 响应时间超标。
- 海上平台井口控制盘：40 路井压/套管压/油管压进 ，三取二表决扛住盐雾腐蚀导致的间歇性开路，平台一年只上两次补给船，卡坏了没备件等于盲控。
- 核电辅助系统：安全壳内温度/压力/放射性监测， 的 SIL3 认证过核级审计，第三方非安全级 AI 卡 DCS 组态不认。
前年沿江某 PTA 装置，夜班运行反映”反应器床层温度趋势图上 #7 点偶尔跳一下又回来”，但联锁没动作、报警没弹出。背景是这块 是 2006 年装机，第 7 通道 Link C 的 A/D 基准电压微漂，三取二表决里 A/B 一致采信、C 悄悄退出，TriStation 诊断日志里记了一条”Channel 7 Link C Deviation”，但没升报警优先级。危机是如果 A 或 B 也跟着漂，2oo3 退化为 1oo2 安全等级掉档。后来趁着月度检修窗口，带电拔出 （机架冗余配置，备卡在跑），换上一块同 Rev 库存新件，TriStation 下装组态后 OK 灯绿，诊断清零。说实话 这种 SIS 卡最容易被忽视——它不出故障你永远不知道它在默默扛，但诊断日志里那些”Deviation”就是它的求救信号，巡检不看日志等于瞎跑。
