描述
产品详情

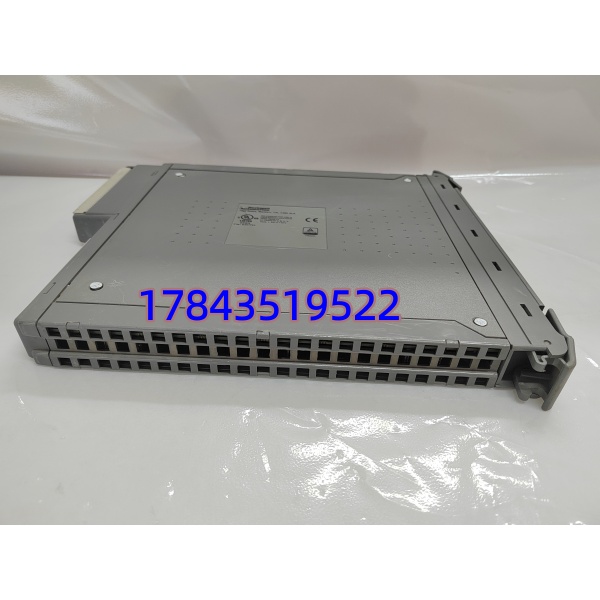

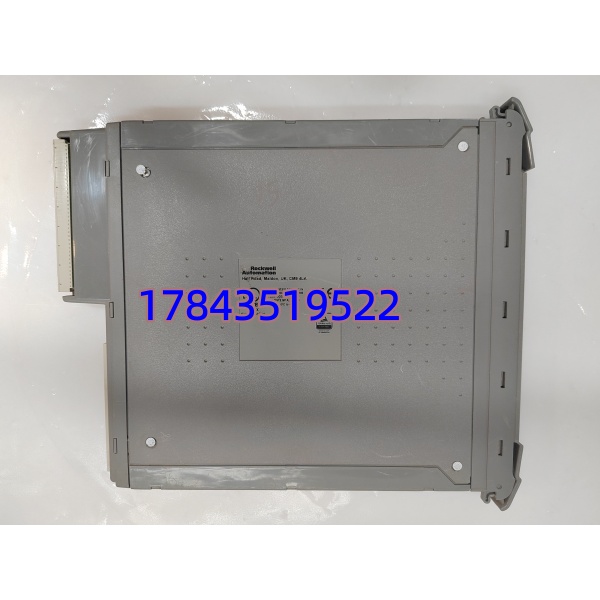

· 型号：T8403（兼容 T8403C / T8403CX，请以机架 firmware 兼容性提示为准）
· 品牌：ICS Triplex（Rockwell Automation，原 Invensys / Schneider Legacy）
· 系列：Trusted® TMR Safety I/O Series，适用于 T8100 / T8300 机架及 AADvance 系统扩展
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | T8403（变体 T8403C / T8403CX） |
| 制造商 | ICS Triplex → Rockwell Automation（Legacy，原 Schneider Electric Invensys） |
| 模块类型 | Trusted TMR 24 V DC 数字量输入模块（Safety DI Card） |
| 冗余架构 | 三重模块冗余（TMR），2oo3 硬件表决，单通道故障不影响采集 |
| 输入通道数 | 40 路独立 DI（每路内部三取二表决） |
| 额定电压 | 24 V DC 标称（现场输入范围 18–30 V DC；部分配置支持 48 V DC 湿接点） |
| 输入类型 | 干接点（模块内部 24 V 上拉）或湿接点（外部电压），每通道可组态 |
| 输入阻抗 / 电流 | 约 5 kΩ；典型 2–3 mA @ 24 V DC |
| 隔离耐压 | 通道–背板 2500 V 脉冲光电隔离（IEC 60747-5-2 参照同类工业模块） |
| 线路诊断 | 每通道可选开路/短路检测、接地故障监测 |
| SOE（事件顺序记录） | 板载 1 ms 分辨率时间戳，满足事故追溯与 SIL 审计要求 |
| 扫描时间 | 双速扫描 1.174 ms / 2.202 ms（依组态） |
| 热插拔 | 支持在线更换（须先在 TriStation/Trusted View 置 Maintenance Mode 旁路） |
| 前面板指示 | Module Health LED（绿/红/黄）+ 每通道状态 LED（黄=ON，红=线路故障） |
| 背板供电 | 由 Trusted IMB（Inter-Module Bus）背板供 24 V DC，典型功耗 15–20 W |
| 工作温度 | 0℃～+60℃（部分资料 -25℃ 起，以原厂手册为准） |
| 存储温度 | -25℃～+70℃（部分资料 -40℃～+85℃） |
| 相对湿度 | 10%～95% 非凝露 |
| 认证 | TÜV IEC 61508 SIL 3、IEC 61511、CE、UL/cUL Class I Div 2、船级社认证 |
| 安装方式 | 插入 T8100/T8300 Trusted I/O 机架指定 DI 槽位，面板锁定手柄 |
| 配套端子 | 推荐 T9892 或对应 Trusted 端子组件（依机架型号） |
产品介绍
现场实测发现不少 SIS 维护人员不知道——T8403 每通道可配干/湿接点模式，但组态和实际接线必须匹配：若设成 Dry（内部上拉 24 V）而外部又并了一路电压进来，轻则读数乱跳重则烧输入电路。它是 Trusted TMR 系统的”安全感官末梢”：40 路现场 ESD 按钮、液位开光、压力联锁、火气探测器全靠它三路并行采样再 2oo3 表决，单一路光耦老化不会引发误跳车，但整张卡挂掉会让对应区所有现场信号集体”消失”，SIS 逻辑可能降级或触发安全动作。
严格来说，T8403C 是带增强固件的兼容版（某些老机架 EPROM 若报”Unknown Module”需升级 firmware 或退回用 T8403 无后缀），插拔更换务必先软件置 Maintenance/Bypass 模式——直接硬拔在少数苛刻组态下会触发 TMR 降级跳车（我亲自在某炼化项目踩过这坑）。Rockwell 目前 Trusted 系列仍提供有限支持但全新原装趋紧，二手市场翻新件多，采购要盯 COC 和 SIL 认证可追溯性。[请以原厂 ICS Triplex Trusted Hardware Manual为准]
应用场景与库存策略
SIS 系统 DI 卡失效最阴险的表现不是立刻跳车，而是”某组 ESD 按钮按下 DCS/SIS 画面无反应”——联锁形同虚设直到真正危险来临才发现采集丢了。因为是 TMR 架构，单卡故障系统还能跑（降级报警），但丢的是信号覆盖完整性，HAZOP 审查里属于 High Consequence 项。
- 炼化/海上平台 ESD 紧急关断系统（ICS Triplex Trusted TMR）——采集紧急停机按钮、压力高/低联锁、火气探头状态 → 建议按 DI 卡槽位做 n+1 跨装置共享冷备（最低全厂 1 件 T8403 或 T8403C 兼容版），密封 ESD 袋保存并标注兼容机架 firmware 版本。
- 大型 LNG 接收站/化工 F&G（火气）系统 DI 采集——烟感/温感/手动报警按钮接入 → 关键装置建议由授权服务商做 VMI 寄售或原厂 Reman 再制造件（带 SIL 测试报告），避免淘无来源拆机件埋安全隐患。
- 电力/核电辅助系统安全连锁（非核安全级 SIL 3 区）——断路器辅助接点采集 → 可按区域 n+1 共享周转，不建议过度囤积（电子件老化），以 3–5 年消耗周期评估 Last Buy 量。
- 库存分类建议：ABC 划为 A 类可用性 / C～B 类资金占用（单价通常数千～万元级但 SIS 合规性影响极大），安全库存 SS=1（关键 SIS 机架群共享）或按机架 DI 槽位数 n+1；重订货点 = 发现市面全新原装断货趋势 + 装置剩余寿命 >5 年时立即锁单。
真实案例：华南某炼厂重整装置，大修后联动测试发现 B 系列 ESD 按钮按下 SIS 无反应——查是 T8403 第 21–40 通道区光耦整体失效（目测无痕迹，万用表量输入有压但背板寄存器不翻转，典型老化）。当时库房按我早前建议留了一张 T8403C（确认与 T8100 机架兼容），TriStation 先置对应槽位 Maintenance Mode→拔出旧卡→插入新卡→同步后取消旁路，全程 9 分钟未影响 A 系列运行。事后算：若等异地调货最少 3 天，装置冷态待命一天损失 ≈ 60 万。该厂随后把 Trusted 系列 DI/DO/AI 各按 n+1 列入SIS 强制 Buffer Stock，并要求所有 SIS 卡更换必须走 Maintenance Mode SOP。
