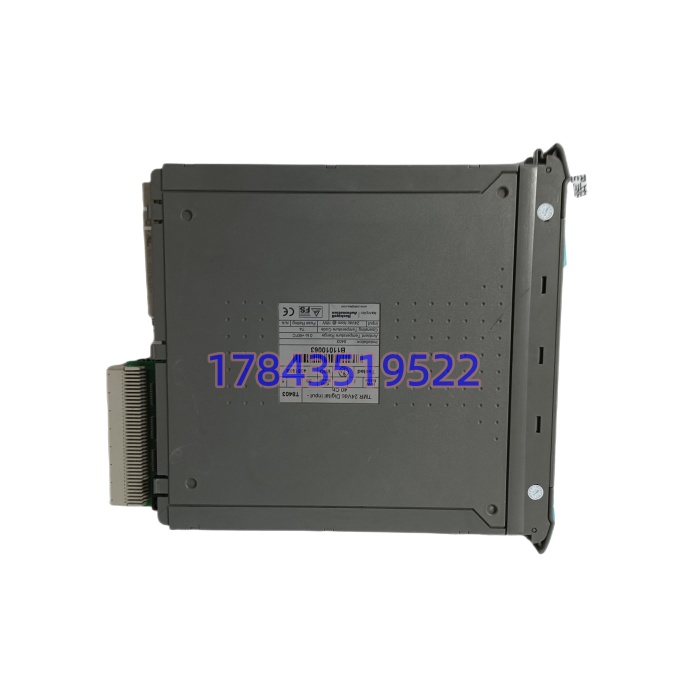

ICS TRIPLEX T8403 | SIL3 安全认证 24VDC DI 模块 支持热插拔

描述

关键技术规格

产品深度介绍

ICS TRIPLEX T8403 是 Trusted TMR 安全系统的高密度数字量输入模块，面向 ESD 紧急停车、火气 F&G、HIPPS 高压保护这类高风险工艺场景。每一路现场信号进入模块后分为三路独立电路处理，硬件完成三取二表决，单一路采集回路故障不会造成信号误读或者丢失，消除单点故障风险。

模块自带 1ms 精度 SOE 事件记录，事故后可以精准回溯开关动作时序，满足安全装置的溯源要求。支持机架热插拔，故障模块可以在线更换，不中断其余通道工作。该型号已经停止生产，存量工厂只能依靠库存备件完成故障替换，没有直接硬件兼容的替代卡件。

应用场景与行业案例

前两年，北方某炼化厂 SIS 机柜一块 T8403 模块出现通道故障，部分联锁开关信号无法上传。这套装置是加氢单元，不能随便停机，运行班组只能把相关联锁临时强制，24 小时安排人员现场盯守，每多拖一天，现场安全风险就往上抬一截。原厂订货周期很长，现场手上没有备用备件。

典型应用场景：

1. 石油炼化 — SIS/ESD 紧急停车系统 采集压力开关、液位开关、阀门回讯信号，作为装置联锁保护的输入来源，是安全系统信号采集的核心部件。
2. 油气平台 — 火气 F&G 安全系统 接入火焰探测器、可燃气体探测器开关量信号，平台现场环境恶劣，对模块容错能力要求高。
3. 火力发电厂 — 机组安全保护系统 汽轮机、锅炉联锁开关信号采集，SOE 记录用于跳机之后故障原因分析。
4. 煤化工装置 — HIPPS 高压保护系统 高压工艺回路的压力、液位开关信号采集，满足 SIL3 安全功能要求。
5. 化工制药 — 工艺安全联锁系统 反应器、精馏塔安全联锁开关采集，满足功能安全合规审计要求。

案例：某北方炼化加氢单元抢修 两年前，北方炼化厂加氢装置 SIS 机柜，一块 T8403 模块多通道报线路诊断故障。硬件告警，部分阀门回讯信号读不准。 装置不允许随便停车，工程师只能把相关联锁临时强制，现场安排三班人员盯盘。联系原厂，T8403 已经停产，新品交货周期 14 周以上。 采购找到存量备件，备件到货后执行在线热插拔更换。 这里踩过一个坑：旧模块固件 Build 版本为 Build 04，新备件固件 Build 10。直接插上去之后，少数通道出现诊断异常，查阅 Trusted 系统兼容手册，需要修改系统配置文件 system.ini 内部强制参数，重启 MP 控制器之后模块才完全正常工作Rockwell A…。 整个抢修完成，没有触发非计划停车。事后该项目采购两块 T8403 作为关键安全备件储备。
