产品详情

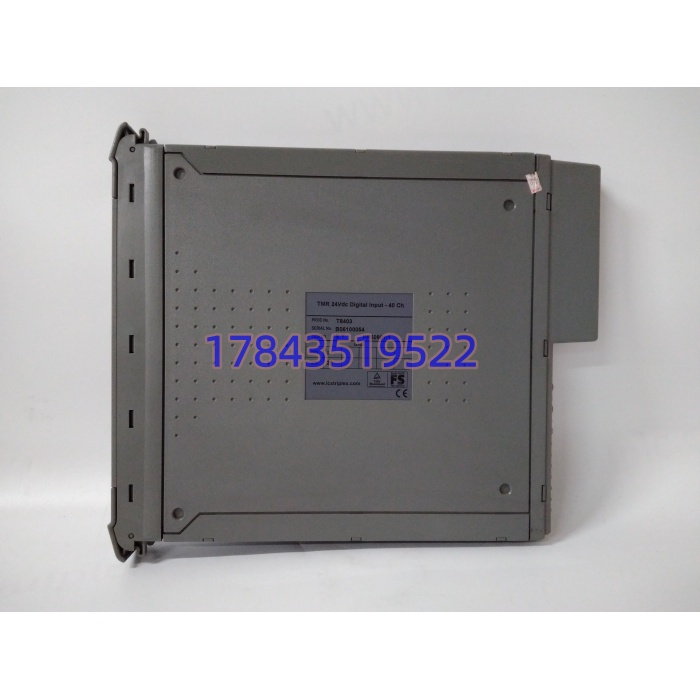

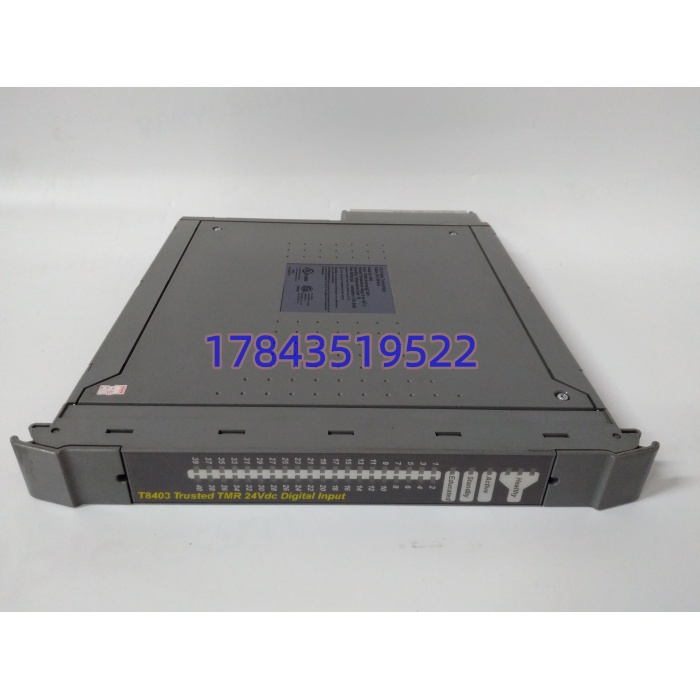

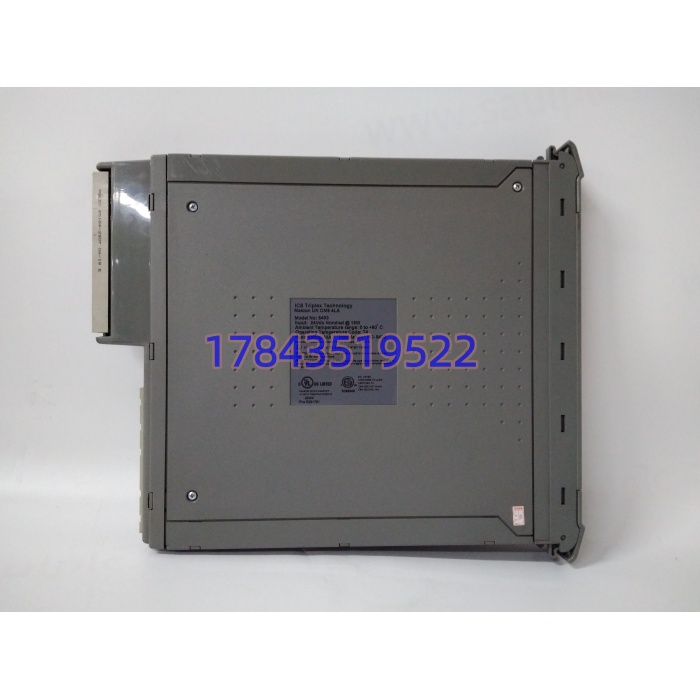

· 型号：T8403
· 品牌：ICS Triplex（Rockwell Automation）
· 系列：Trusted TMR T8400 系列数字量 I/O
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | TMR 三重冗余数字量输入模块 |
| 订货号 | 9852-603（T8403 标准号，渠道偶见 9852-603A/B 固件尾缀） |
| 通道数量 | 40 路独立数字量输入（分组：8 组 × 5 通道，组内共 COM） |
| 输入类型 | 24V DC 湿接点（Sink/Source 兼容，现场侧供电） |
| 输入电压范围 | 18-42V DC（额定 24V，最低导通 15V，最高耐受 42V） |
| 导通阈值 | ON ≥ 15V @ 2.5mA；OFF ≤ 5V |
| 隔离耐压 | 通道-背板 2500V 脉冲（1.2/50μs），连续工作 250V AC CAT II |
| 表决机制 | 每通道三路独立光耦采样，硬件三取二表决，单路故障不误报 |
| 诊断功能 | 每通道开路/短路实时监测，断线报警不停机 |
| 事件记录 | 板载 SOE，1ms 分辨率时间戳，最大 1000 条（与 T8110B 同步） |
| 响应时间 | 典型 1-2ms（从现场接点闭合到 IMB 总线更新） |
| 供电 | 背板 20-32V DC（来自 Trusted 机箱电源模块） |
| 功耗 | 典型 15W，峰值 20W |
| 通信 | 三路 TMR Inter-Module Bus（IMB）连主控制器 |
| 安装方式 | Trusted 机箱专用槽位，3U 欧标，前板锁紧手柄 |
| 工作温度 | 0~+60℃（运行），-40~+85℃（存储） |
| 安全认证 | IEC 61508 SIL3 / TÜV AK6 / FM / CSA / CE |
| 状态 | Rockwell 成熟产品，新项目推 T8480 系列 |
产品介绍
T8403 是 Trusted 系统里干脏活累活的那个——蹲在现场接线端子后面，挨个读 40 个按钮、限位开关、压力开关、继电器触点的状态，然后老老实实把结果送到 T8110B 去做联锁判断。它不像 CPU 那样风光，但 ESD 系统里 80% 的”误动”根源都能追溯到 DI 模块：现场电缆接地、接点抖动、接线松脱，全得靠 T8403 的诊断和表决机制扛住。
坦白讲，这卡被商家抄参数的时候经常被写成”Rockwell 1756-IB32 替代品””Allen-Bradley 40 点 DI 卡”，完全是两码事。T8403 的每一条输入通道内部是三颗独立光耦并行采样，硬件层面做三取二表决，单颗光耦短路或开路不会造成系统误判。普通 PLC 的 DI 卡做不到这个冗余度。和同系列 T8405（24V 源型）比，T8403 是灌入/拉出兼容，现场接线不用区分 NPN/PNP；和 T8410（TTL 输入）比， 能吃 24V 现场电压，直接接继电器触点不用中间转换。竞品差异就一句：普通 DCS 的 DI 卡坏一路就丢信号， 坏一路还能跑，坏两路才报警，这才是 SIL3 的含金量。
应用场景与行业案例
我在现场遇到过最邪门的：海上平台生活楼火气系统，半夜无故报”手动报警按钮按下”。查了一周以为是有人恶作剧按按钮，最后发现是 第 17 通道对应电缆经过压缩机房，振动导致芯线绝缘层磨损，间歇性接地拉低电压，单路光耦误判但表决没过，所以系统没联动喷淋——算是侥幸。
典型场景：
- 井口平台 ESD 按钮链：每层的紧急关断按钮、ESD 站场的气动阀限位回讯，40 路进 ，三取二表决确保”真按才停、误碰不跳”。
- 炼化装置压力高高联锁：反应器顶部 PSHH 接点、安全阀起跳回讯、火炬总管压力开关，全部进 ，SOE 时间戳用来打官司定责。
- 海上 FPSO 火气系统：生活楼烟感、钻台火焰探测器、泵舱可燃气体探头的继电器输出，经 送 F&G 控制器，1ms 分辨率够法庭取证。
- 液化天然气接收站：码头登船梯限位、卸料臂双球阀位置回讯、ESD 阀全开/全关位， 吃 24V 现场电，不用额外配隔离栅。
- 核电辅助车间：常规岛凝结水精处理系统的阀门反馈、泵运行状态、水箱液位开关，SIL3 架构下 比普通 DCS DI 卡多一层安全感。
真实案例：2018 年南海某半潜式钻井平台，钻台 BOP（防喷器）控制室的 ESD 按钮回讯在 DCS 上闪断三次。原系统用的是普通 DI 卡，闪断就触发联锁逻辑，平台被迫两次误关井。改造时换成 Trusted 系统， 接管全部 ESD 按钮和阀位回讯。投运后某次风暴导致电缆中间接头进水， 第 23 通道单路光耦报开路诊断，但三取二表决没让它变成”0″，系统没误动。检修时发现接头密封胶开裂，处理后诊断自动清除。平台经理说”以前闪一下全平台抖三抖，现在闪一下只是日志里多了条记录，这钱花得值”。后来我们把所有 的输入电缆屏蔽层全部做了单点接地，再没出现过感应电压导致的虚假报警。
