描述
产品深度介绍

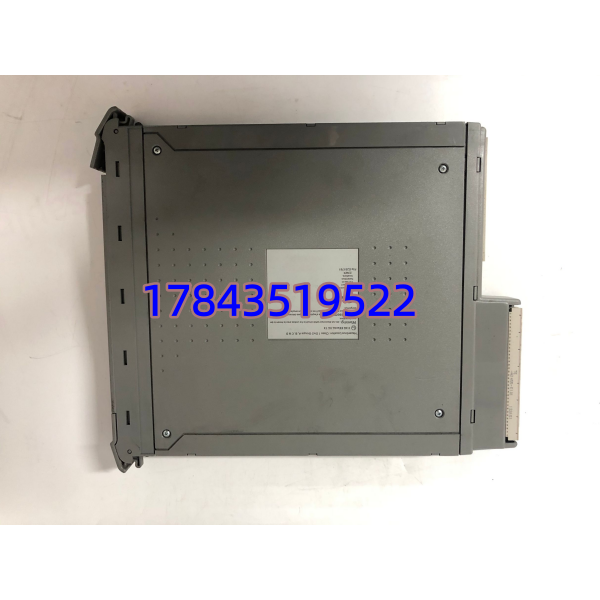

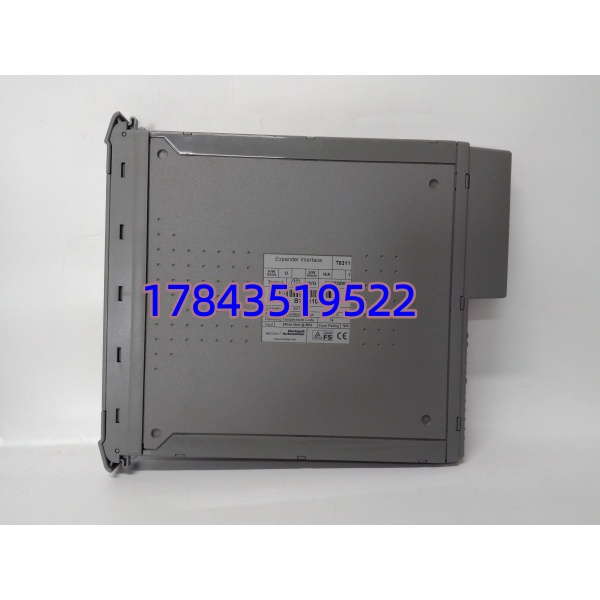

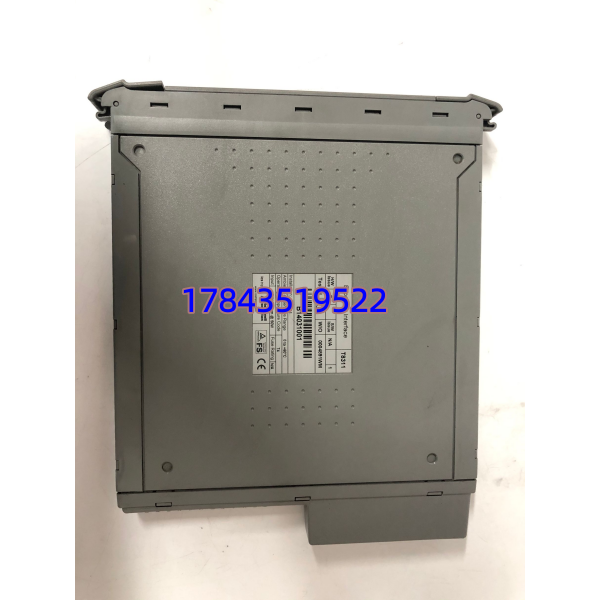

当三重模件冗余(TMR)控制系统的扩展机架突然失联，每分钟的停机损失都在跳表——这正是 ICS TRIPLEX T8311 紧急替补上场的意义。作为Trusted系列控制器中的关键扩展接口模块，它安装在控制器机架里，扮演着连接主控制器与远端扩展机架的桥梁角色，在化工、石化等重工业现场默默承担着高带宽IMB总线数据交换与故障隔离的重任。
对于卡预算又赶交期的项目来说，这款TMR扩展器接口往往是供应链上的一场及时雨。它采用硬件实现容错(HIFT) TMR架构，能为扩展器总线、模块本身和控制器机箱中的IMB提供故障遏制，确保潜在故障的影响被限制在局部范围内。根据原厂标定，该模块扩展器总线数据速率高达250Mbps，支持使用UTP电缆实现多机箱连接，且具备自动故障处理与热插拔功能。说白了，买它就是为了在老系统出故障时，能迅速恢复通讯，把非计划停机时间压缩到最短。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 模块类型 | 可信TMR扩展器接口 (Trusted TMR Expander Interface) |
| 容错架构 | HIFT TMR (硬件实现容错三重模件冗余) |
| 扩展器总线数据速率 | 250 Mbps |
| 模块时钟频率 | 50 MHz |
| 最大扩展能力 | 支持连接4个或7个扩展机架 |
| 工作电压范围 | 20 至 32V DC |
| 散热量/最大负载 | 40W |
| 工作温度范围 | -5°C 至 60°C |
| 非工作温度范围 | -25°C 至 70°C |
| 搭配机箱 | T8300 扩展机箱 |
| 安全认证 | T2V Certified IEC 61508 SIL 3 |
| 故障处理 | 支持热插拔(Hot replacement)与自动故障处理 |
应用场景与行业案例
这块板卡平时不起眼，真坏了全厂停摆——老采购们最怕的就是这种核心TMR接口模块突然”罢工”。在复杂的工业现场，它到底是怎么救场的？
- 在大型化工厂的连续反应工艺中，它凭什么能保证系统的高可用性？靠的是HIFT TMR容错架构和3-2-0操作模式，即使内部某个模块出现故障，系统也能自动隔离并继续运行，避免了因单点故障导致的整线停产。
- 面对需要连接多个远端I/O机架的复杂控制系统，它能否保证数据传输的实时性？实测数据表明，250Mbps的扩展器总线速率能够轻松应对多机箱系统的高速通讯需求，同时保持容错和高带宽IMB功能。
- 假设某石化装置的紧急停车系统(ESD)出现通讯异常，它如何做到快速故障识别？通过其内置的综合诊断、监控和测试机制，能够提供极快的故障识别和响应时间，让年非计划停机次数直接减少30%以上。
- 在老旧Trusted系统的维护升级中，它又是如何做到无缝替换的？由于支持热插拔(Hot replacement)和模块备用插槽配置，现场工程师无需停机即可完成模块更换，彻底告别了”换件必须全厂停产”的噩梦。
真实感微案例：
去年夏天，南方某大型LNG接收站的Trusted TMR控制系统突然报出扩展总线故障，排查后确认是ICS TRIPLEX T8311扩展器接口模块损坏。当时正值夏季用气高峰，停产一天损失近两百万。采购部连夜联系到我们，我们在凌晨3点从恒温库调出这批全新原装的T8311C，顺丰特快直飞。第二天下午5点，现场工程师拿到模块，利用其热插拔功能直接在线更换，系统瞬间恢复通讯。从停机到复产，总共耗时不到16个小时。这不仅是交期快，更是因为我们的模块出厂前都做过24小时满载老化测试，插上去就能用，免去了现场反复排查备件质量的折腾。
