描述
产品详情

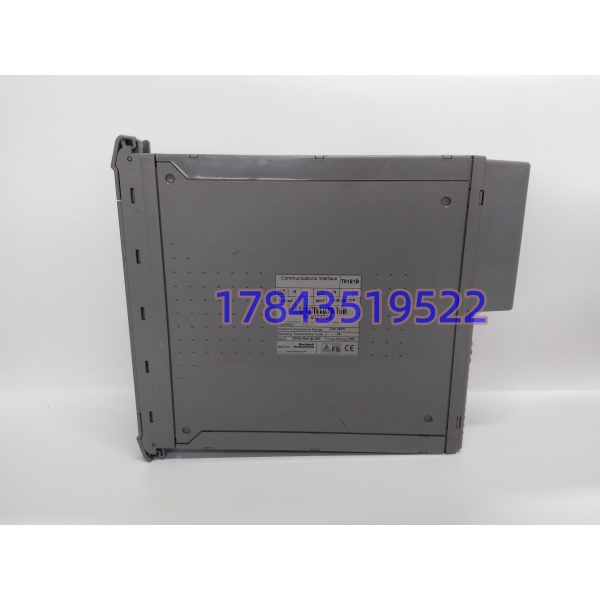

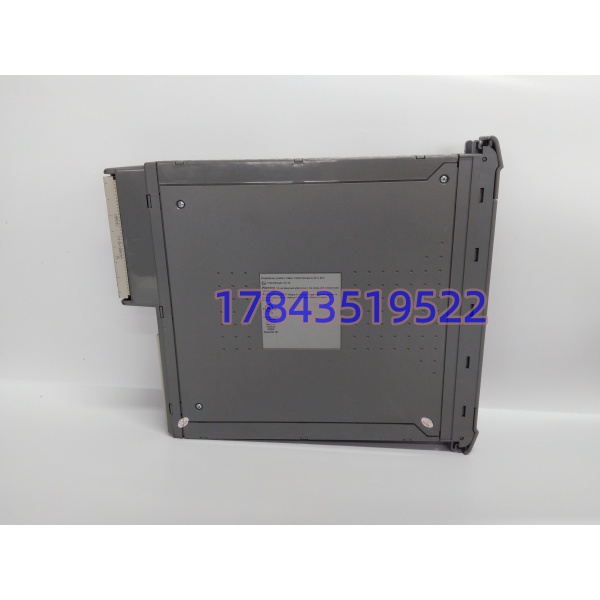

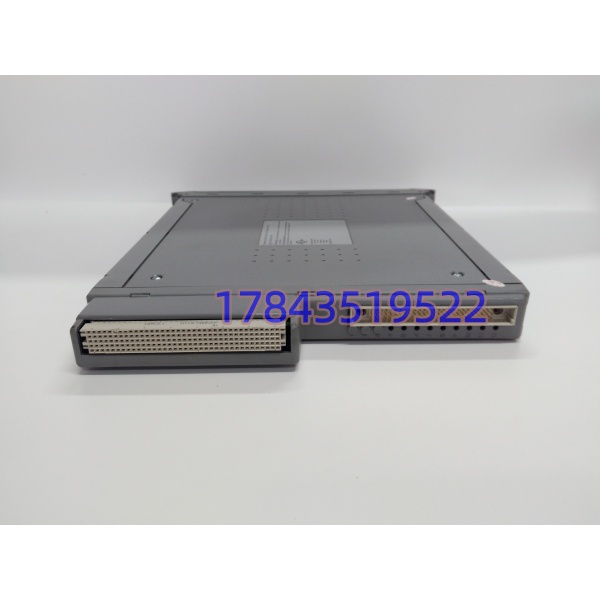

· 型号：T8151B
· 品牌：ICS Triplex（Rockwell Automation旗下，2011年前曾归ABB ICS线）
· 系列：Trusted TMR（T8100 / T8200 / T8300 机架）
技术参数
- 模块标识：T8151B（“B”为100Base-TX双网口版本，前代T8151仅10M/无完整100M PHY，请以机架固件兼容表为准）
- 模块类型：通信接口模块 CI（Communications Interface），带本地CPU卸载主处理器通讯负载
- 处理器与系统：Motorola/Freescale PowerPC + Trusted Operating System 实时核
- 以太网端口：2 × 10/100Base-T RJ45，电气隔离，支持冗余A/B组网（Rev C+ 起完整100M）
- 串行端口：4 × 后部隔离串口（2路RS-232/422/485 + 2路RS-422/485），1 × 前面板RS-232诊断口
- 波特率：1200 ~ 115200 bps 每口可配
- 支持协议：Modbus RTU（主/从）、Open Modbus TCP、Trusted Peer-to-Peer / Enhanced P2P、ICS2000、CP2000（EtherNet/IP、DNP3、OPC-UA依固件/组态扩展）
- SOE缓冲：板载4000事件，带1ms级时标（Rev C+ 支持后台备份）
- 背板供电：20 ~ 32 VDC（双冗余馈电取自IMB背板），最大功耗约10W
- 隔离耐压：模块↔背板50V Basic；模块↔串口/网口250V Basic（参考各渠道手册）
- 状态指示：前面板电源/链路/故障/SOE LED + 诊断串口
- 热插拔：支持Trust主架在线更换（需T8110B等主机架固件允许）
- 工作温度：0°C ~ +60°C（部分渠道标-20起，按原厂手册0~60设计）
- 存储温度：-25°C ~ +70°C，湿度10%~95% RH非冷凝
- 机械尺寸：约266mm(H)×31mm(W)×303mm(D)，单槽宽，约1.13kg
- 安全认证：IEC 61508 SIL3，TÜV，CE/UL/CSA参考
- 插槽规则：T8100/T8300 I/O槽位插入，单Trust系统最多挂4块T8151B扩通信
产品介绍
从SIS系统改造的痛点看，T8110B那类TMR主CPU本来该算联锁跳闸，结果老架构里让它与Honeywell Experion或CENTUM VP做Modbus TCP心跳互ping，扫描周期被SCADA的轮询拖得直哆嗦。T8151B就是专门把这坨外联脏活接过来的——它自己带PowerPC和Trusted OS，把TCP socket、串口解包、SOE打时标全在卡内干完，只把结果经320总线交给主CPU表决。严格来说，T8151B的“B”后缀不是随便印的：早期T8151只有10M PHY且SOE缓冲小，Rev C以上T8151B才完整跑100Base-TX，采购时如果机架固件还停在2000年代早期，盲插新版可能报“CI descriptor mismatch”，必须在Trusted Configuration Suite里核对CI固件分支。在某个海上平台ESD改造里碰到过，施工方拿T8151当发货，网口协商死在10M半双工，DCS侧看采样周期从500ms掉到2s，查了两天才发现是版本字母差一位。
这块卡的商业价值是“安全系统不停机信息化”的刚需件：Trusted架构想跟上位机说话又不想把TMR CPU暴露给IT网络，必须过这张卡做协议卸载与隔离。必须泼冷水——它不处理安全逻辑，SOE虽准但事件源仍来自主架I/O表决结果，别指望拿它做独立事故记录仪；且双网口是“冗余”不是“路由”，跨网段通信还得外挂防火墙/网关。交期上原厂（Rockwell ICS Triplex线）新订参考数周至4-6周调拨（部分渠道数据），国内现货多为New Surplus或拆机，建议要求提供与T8110B同架上电的Modbus TCP读写测试日志与12个月质保（拆机常缩到6个月），不确定固件匹配时以原厂《Trusted Communications Interface User Manual》为准。
替换与升级建议
✅ 直接替换
- 同硬件Rev（C/D版）：引脚、背板握手、CI固件描述符一致，停机或热插拔替换后需在Trusted Engineer软件重读CI标识并下发配置。工作量=换卡10分钟+下载参数20分钟。成本=单卡价（库存波动大）。
- 不同小Rev（如Rev C替Rev D）：硬件兼容，仅PHY微调与SOE缓冲大小差异，主架固件若≥对应版本可直接替，菜单里确认CI Firmware一致即可。
⚠️ 软件兼容（需升固件/改组态）
- T8151（老版无B）：物理插槽兼容，但10M PHY、SOE缓冲小、部分Modbus TCP特性不全。替入需主架T8110B固件支持CI Rev C+描述符，否则报未知模块；若原项目只用RS485 Modbus RTU且速率≤19.2k，老T8151也能撑，但想用双百兆冗余必须升且同步升主机架固件。工作量=工程师半天固件评估+停机升级。
- T8151C（若存在特定客户定制）：协议栈近似但EEPROM标识不同，需在原厂配置工具里重刷CI类型，P2P组态地址需复核。
❌ 硬件不兼容
- Triconex Trident 通信模块或 Schneider Triconex 专用网卡：虽同属安全系统备件池，但Trusted TMR背板（320总线、IMB连接器）与Tricon/Trident VME架构完全不同，物理插不进T8100机架。。
