描述
产品详情
· 型号：T8110B
· 品牌：ICS Triplex（Rockwell Automation）
· 系列：Trusted TMR 容错控制系统
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | TMR 三重冗余主处理器模块 |
| 订货号 | 9852-610（T8110B 标准号，部分渠道标 9852-611/612 为固件尾缀差异） |
| 处理器 | 100 MHz 32-bit RISC（三通道独立） |
| 内存 | 16 MB DRAM（带电池备份，电池 CR2032 可更换） |
| 非易失存储 | 2 MB Flash，存配置和程序 |
| 表决机制 | 三取二（2oo3）硬件+软件双重表决，单通道故障不跳闸 |
| 扫描周期 | 典型 10-50 ms（取决于逻辑规模，以工程组态为准） |
| 供电 | 20-32V DC 双冗余输入（两路独立电源模块供电） |
| 功耗 | 典型 60W，峰值 80W |
| 通信接口 | 三路 TMR Inter-Module Bus（IMB）连 I/O 模块；前面板 RJ45 服务口（RS232/485） |
| 事件记录 | 1000 条 SOE，1 ms 分辨率时间戳 |
| 安全认证 | IEC 61508 SIL3 / TÜV AK6 / FM RC / CSA / CE |
| 安装方式 | Trusted 机箱专用槽位（Slot 1 或 Slot 1+2 冗余），3U 欧标板卡 |
| 工作温度 | 0~+60℃（运行），-40~+85℃（存储） |
| 状态 | Rockwell 官方已列入成熟产品，新项目推 T840/T848 系列 |
产品介绍
T8110B 是 ICS Triplex Trusted 系统里的主脑，定位非常硬核：用在石化、核电、海上平台那些”一停机就是事故、一误动就是爆炸”的地方。它不搞单 CPU 那套，而是三颗 100MHz 处理器各跑各的程序，结果拿出来三取二表决，任意一颗挂了系统照跑不误，操作员可能都察觉不到。程序存在 Flash 里，运行时变量放带电池备份的 DRAM，掉电能保一段时间。

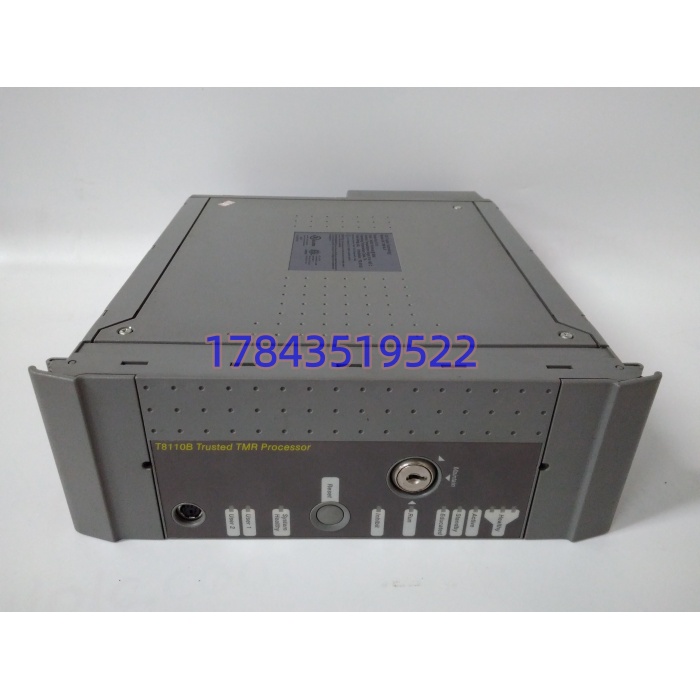

坦白讲，这卡在备件市场被抄参数的商家搞得很乱，搜出来一堆页把它写成”Rockwell PLC 处理器””1756 系列兼容模块””ControlLogix CPU 替代品”，全是 SEO 瞎挂。真货铭牌写 ICS Triplex、Trusted、T8110B，插的是 Trusted 专用机箱（不是 ControlLogix 机架），前面板有 RUN、FAIL、ACTIVE 三色 LED 和 RJ45 服务口。和 T840 比，T8110B 是老一代 TMR 架构，IMB 总线带宽窄、Flash 小、不支持以太网原生；和新一代 GuardLogix 比，它不是 PL（可编程逻辑）而是 TS（容错系统），安全等级和应用场景根本不在一个量级。竞品差异就一句：T8110B 贵、老、慢，但它能让你在海上平台零下 40 度、浪高 15 米的时候，确信你的 ESD 不会因为一个 CPU 死机而误关井。
应用场景与行业案例
我在现场遇到过最窒息的：南海某钻井平台，台风天浪高 12 米， 报 Channel A 故障，系统没跳但工程师手心出汗。查出来是机箱背板金手指氧化导致 A 通道通信间歇中断，三取二表决扛住了，平台没误关井。
典型场景：
- 海上石油平台 ESD：井口压力、管线温度、气体探测全部进 ，任一条件超限毫秒级切断井口和火炬，SIL3 不允许误动。
- 炼化装置紧急停车：FCC 反应器超温超压联锁， 跑三取二逻辑，单传感器漂移不触发停车，避免几千万产值损失。
- 油气管道截断阀站：无人值守阀室， 做线路破断检测，光纤振动+压力突变双判据，误报率压到个位数。
- 火气系统（F&G）：平台生活楼、钻台、泵舱的烟感、温感、可燃气体、火焰探测器统一进 ，联动喷淋、关断、疏散广播。
- 核电辅助系统：常规岛非安全级但高可靠性要求的辅助控制， 的 TMR 架构比普通 DCS 控制器冗余度高一个档次。
真实案例：2019 年渤海某井口平台，夜班 突然报”Processor B Failed”，系统状态 ACTIVE 绿灯仍亮，没触发 ESD。白班工程师登平台检查，旧模块 B 通道 FPGA 局部失效，三取二表决把故障通道踢出继续跑。备件库翻出 2012 年库存 9852-610 密封件，停机窗口只有 4 小时（等补给船靠泊的间隙），旧模块拔下、新模块插入、Flash 自动加载程序（电池备份的 DRAM 参数也同步了）、RUN 灯绿，全程 22 分钟。平台总监说”这铁片子贵，但贵在它坏一个还能撑，给你时间换，不给你惊喜”。后来我们把所有 Trusted 机箱的槽位防尘盖全部换了新的，金手指氧化问题再没出现。
