描述
产品详情

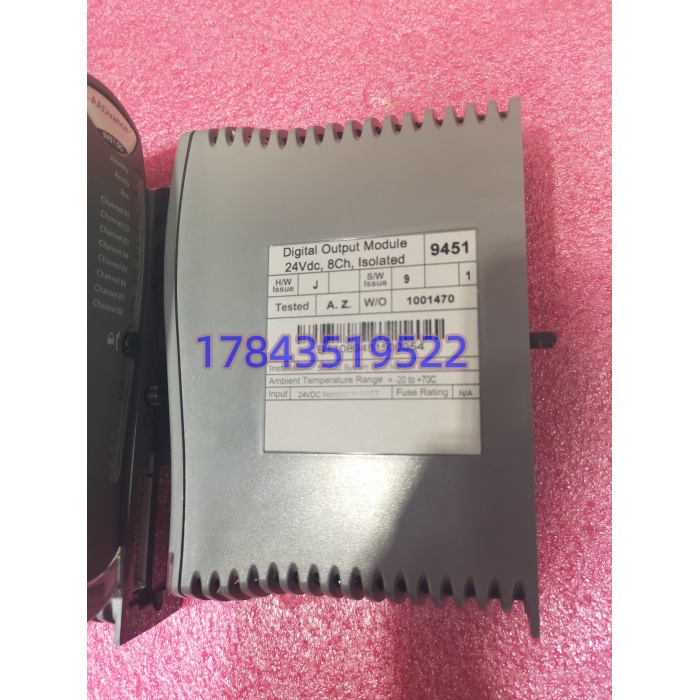

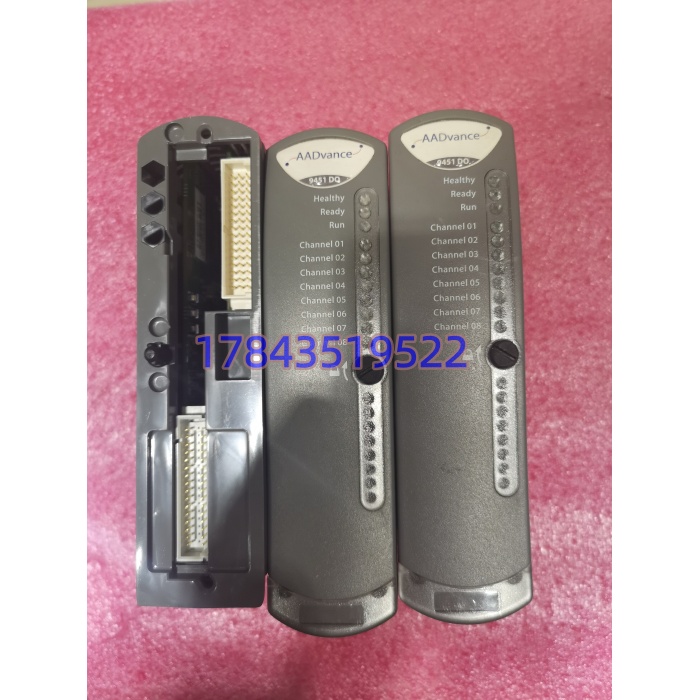

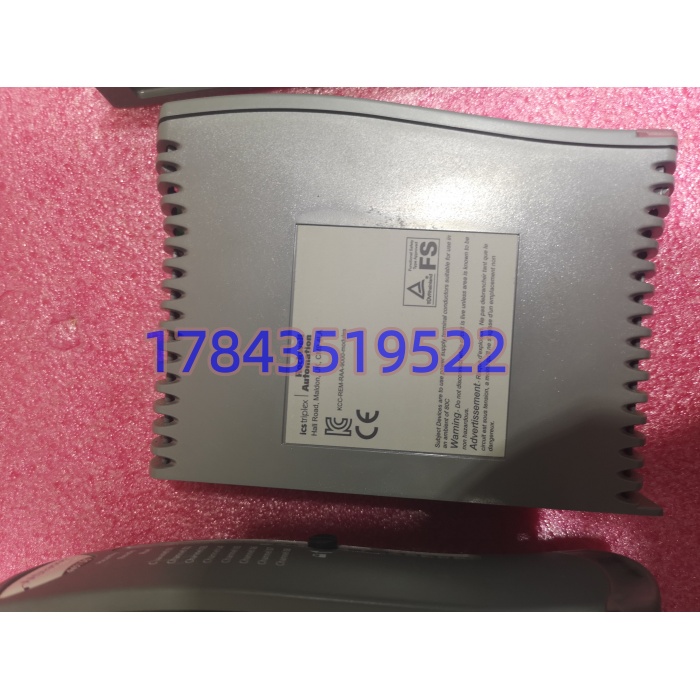

· 型号：T9451（9451）
· 品牌：ICS Triplex（Rockwell Automation 旗下）
· 系列：AADvance TMR / Trusted 安全 I/O
规格参数
| 参数项 | 规格值 |
|---|---|
| 输出通道 | 8 路独立，源型（Sourcing）固态输出 |
| 场供电压 | 18-32 V DC（标称 24 V DC），双冗余场供可不加外部二极管 |
| 单通道电流 | 0.5 A 连续（常见标称），峰值/某些版本 1.5 A 浪涌 50 ms；部分老资料写 1 A 连续需以铭牌为准 |
| 通态压降 | ≤1 V DC @ 额定电流 |
| 关断漏电流 | 等效截止电阻约 50 kΩ |
| 扫描时间 | Simplex 1.174 ms，Dual 2.202 ms |
| 架构 | 内部 TMR 三切片 2oo3 表决，无单点黏连导通（fail-safe 去能） |
| 安全等级 | IEC 61508 SIL 3，IEC 61511 过程安全，TÜV 认证 |
| 诊断 | 每通道电压/电流监测、开路（open load）、短路、反压、过流，HEALTHY/RUN/通道 LED |
| 隔离 | 通道-背板 2500 Vrms，通道间共参考端（commoned return） |
| 背板供电 | 18-32 V DC，最大 165 mA，典型功耗 3.0 W（10.2 BTU/h） |
| 配套 FTA | T9851（单）/ T9852（冗余 TMR）现场端子适配器 |
| 控制器侧 | AADvance T9110 处理器或 Trusted T8110B 等经背板 IMB 通讯 |
| 机械 | 约 166×42×118 mm，0.34 kg，机架锁扣插卡 |
| 环境 | 运行 -20~+70℃（部分资料 -40~+70℃），IP20 柜内 |
| 生命周期 | AADvance 系仍在备件链但新项目推 Compact 系；T9451 市面以库存/拆机/翻新为主 |
产品介绍
T9451 是 ICS Triplex 把“安全输出执行端”做成 TMR 的基准卡。它不跑逻辑，只收 AADvance 处理器下发的输出命令，内部三套独立驱动电路各算各的，2oo3 表决后推动 MOSFET 输出 24 V 给现场线圈——任何一套切片黏连导通（stuck-on）会被另外两套否决，输出强制去能进安全态，这是 SIL 3 的硬指标。和 T9450（DI）比它干执行端，和 Triconex 3503E 比它走 AADvance 背板不走 Tricon 专用总线。和后面 Compact 系 DO 卡比，T9451 密度低（8 点）、FTA 分开（T9851/T9852），但工程站 AADvance Builder 里 IOM 类型成熟，老 ESD 项目换件风险低。
在现场它解决的是“ESD 阀反馈执行端不敢动架构”的备件问题。很多 2008-2018 年上的海上平台、LNG 接收站、炼化辅机 ESD，AADvance 机架一排 T9451 带几十个 SOL 电磁阀，BOM 里只写“9451”采购容易发成 Triconex 3503E 或 Trusted T8461（TMR 但 Trusted 系脚位不同），插上去 HEALTHY 灯红、处理器报模块不匹配。换件最忌两点：一是 FTA 配错（单冗余 T9851 和 TMR 双冗余 T9852 现场接线不同，硬插可能场供并错）；二是场供电源极性——T9451 是源型，现场线圈正端取模块输出、负端回 FTA 公共端，接反了输出 0 V 但诊断还不报。
应用场景与行业案例
我在现场遇到过最误事的就是“BOM 写 9451 发回来 Triconex 3503E”：业主海上平台 ESD 架是 AADvance T8110B 主机，小伙子按“TMR DO 8ch 24V”搜到 3503E 便宜一千刀，插进去 HEALTHY 闪红，AADvance Builder 扫到 Slot 类型是 Unknown，强制输出写不进去，开车前两天才发现。换回 后正常。
典型场景：
- 海上平台 ESD 阀：AADvance 双机 + 走 T9852 冗余 FTA，8 路里 6 路给 SOL 电磁阀（切断阀）、2 路给报警继电器，SIL 3 回路去能关断。
- LNG 接收站火炬放空： 驱动放空阀 SOL 和火气盘声光报警器，通道开路诊断让维护在每月自检时就能发现线圈断线，不等跳车。
- 炼化辅机锅炉保护：F&G 盘 AADvance 小架带 4 块 扫 32 路报警继电器和喷淋阀 SOL，去能安全态=阀关、报警停。
- 备件池管理：老 BOM 写“”采购发成 T9451R（续供件后缀）或 T8461（Trusted 系 40 通道 DO），插上去槽位不认。
- 改造项目：AADvance 升 Compact 系时 可暂留老机架做远程 I/O 延伸，但主机换 Compact 控制器需重配 IMB 映射。
真实案例：
前年大寒夜，渤海某平台 ESD 盘 第 5 通道 HEALTHY 绿但通道 LED 闪黄，AADvance Builder 诊断位报“Open Load”。到现场量 FTA T9851 端子 5A/5B 有 24 V 输出，顺电缆查到 SOL 电磁阀接线盒——线圈引线被平台振动磨断，模块诊断比工艺员先发现。手头有块拆机同型号 （Series B），先不换卡（诊断已定位是现场线断不是模块坏），处理完断线通道 LED 转绿。但顺手发现旧卡该通道驱动 MOSFET 关断漏电流比别的通道大三倍（50 kΩ 变 15 kΩ），属于老化预兆，趁平台停产窗口单通道在线热拔旧卡插新卡（AADvance 支持槽位热插拔，处理器不STOP），Builder 自动重载 IOM 配置，第 5 通道漏电流回正常。这活儿让我记死： 换件前先拍 FTA 型号（T9851 还是 T9852）和场供接线图，AADvance 热插拔不是“拔了工艺不停”而是“处理器不进 STOP”，ESD 阀该打手动先打手动；顺带用 Builder 读旧卡每通道关断漏电流，别等黏连导通才换。
