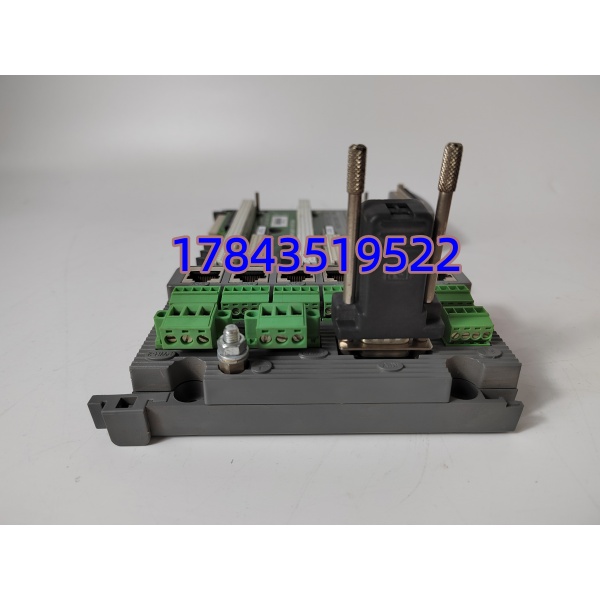

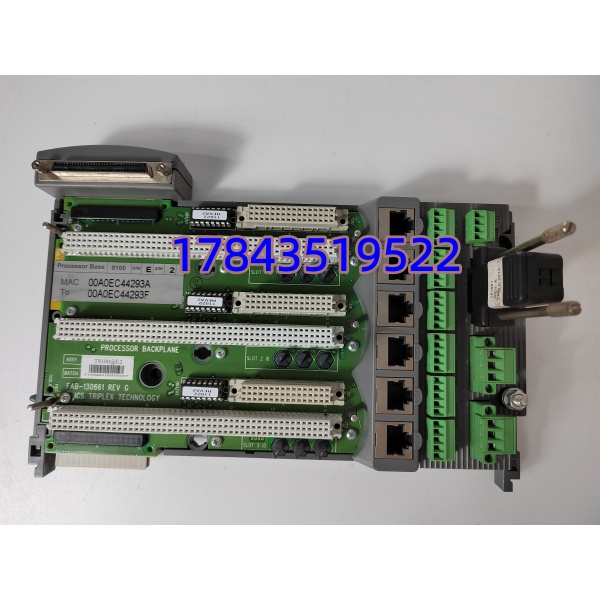

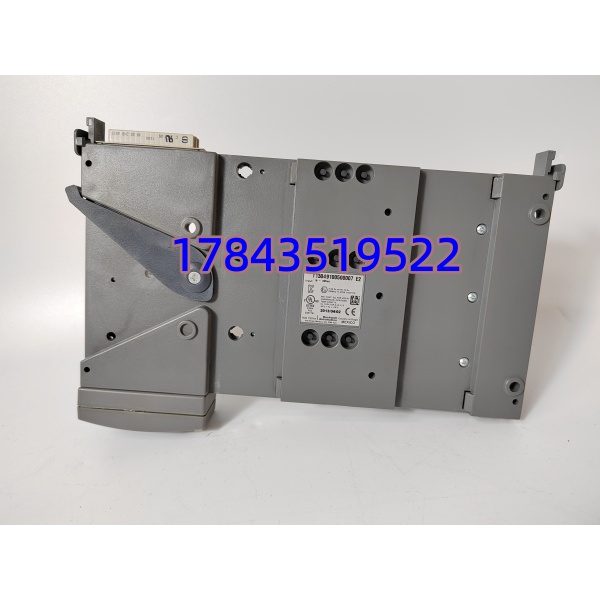

ICS TRIPLEX 9100 | 三重化容错安全控制器

描述

产品详情

· 型号：9100
· 品牌：ICS TRIPLEX（原属罗克韦尔自动化旗下，现属Schneider Electric）
· 系列：Trusted TMR（三重模块冗余）安全仪表系统

规格参数

产品介绍

在炼油厂反应器旁边、海上平台的钻井区、长输管道的泵站里，都有一道“最后防线”——安全仪表系统（SIS）。ICS TRIPLEX 9100就是这道防线上那个“较真”的指挥官。它不是用来优化生产效率的，它的唯一使命是：当过程参数越界、危险即将发生时，安全地停下整个装置。

严格来说，9100和普通PLC有本质区别。普通PLC追求的是效率和灵活性，而Tricon 9100从芯片级设计开始追求的就是“绝对不能错”——三重模块冗余（TMR）架构意味着三个完全独立的处理器通道同时执行相同的安全逻辑，并进行实时交叉比对，只有至少两个通道结果一致才会输出有效指令。任何单点故障（一个处理器损坏、一条内存错误、一个电源失效）都会被系统自动屏蔽，输出无扰动、无中断。

站在供应链角度说句很难听但很现实的话：Schneider Electric已经正式停产ICS TRIPLEX TMR全平台，包括9100控制器，且当前产品线内没有直接的即插即用替代品。官方备件渠道已经关闭，技术支持仅限于存档文档。市面上流通的货源几乎全部来自退役设备拆机、第三方翻新或极少量未开封库存。如果你手头还有依赖这套系统的装置，你现在面对的不是“价格问题”，而是“有没有货的问题”。

应用场景与库存策略

现场实测发现，9100模块最常见的失效模式不是逻辑错误，而是“老化病”——电池耗尽导致配置丢失（断电后程序丢了）、内部电源调节电路电容老化导致间歇性复位、背板连接器在潮湿环境下氧化导致通道同步异常。在某个项目里碰过一个海上平台的案例：一套Tricon系统在例行维护后重启，三通道中有一个无法同步，排查发现是SRAM电池耗尽导致配置丢失——换一个通道模块，2小时的事；但当时平台没有备件，只能从陆地紧急调货，平台停产等待了整整48小时。

典型场景与备货建议：

• 石油/天然气（上游/中游/下游）：用于海上平台紧急关断（ESD）、陆上油气处理厂安全联锁、长输管道SCADA安全超驰控制。此场景环境腐蚀性强、维修窗口期短。建议每套系统至少持有1块经过实测验证的备板，并每半年做一次上电功能验证。
• 炼油/石化：用于聚合反应器、裂解炉、高压加氢装置的紧急停车系统。一旦非计划停机，不仅是生产损失，更涉及安全风险。建议直接执行Last-time-buy，锁定2块同批次备板。
• 电力/燃气轮机：用于燃烧器管理系统（BMS）、锅炉安全保护系统（FSSS）。电网对电厂非计划停机的考核极其严苛。建议保持1件战略储备库存，并签订板级维修框架协议。
• 化工/制药：用于高危工艺的安全联锁保护。不建议购买成色不明的拆机件，应选择有详细测试记录且附带功能质保的货源。

真实案例：
2024年四季度，华东某石化厂的一套Tricon系统在运行中报“通道C故障”，经诊断是9100处理器模块内部电源调节电路老化失效。该型号已停产，原厂无货，常规备件渠道回复“无法承诺交期，需全球寻源”。该装置的安全联锁逻辑涉及数十个回路，部分通道失效后系统处于降级运行状态——虽然还能跑，但冗余能力打折扣，一旦再坏一个通道就可能触发全场停车。最终方案是这样：从华南一家专业备件商处紧急调用了一块经过72小时老化测试的翻新件（附带实测报告），隔天到货更换，系统恢复满冗余状态。这件事之后，该厂将所有停产安全控制器列入“一级红色预警”清单，强制每套系统保持至少1块备板，且每季度做一次上机功能验证——备板的价格，大概相当于一次非计划停产的十分之一，这个账算得过来。
