描述
产品详情

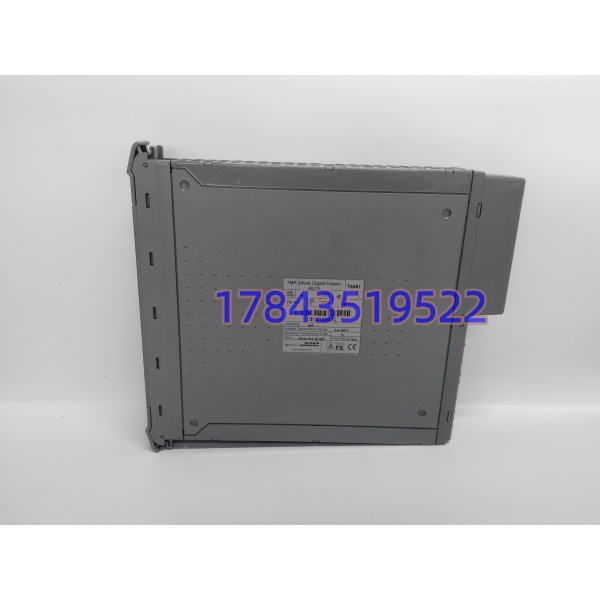

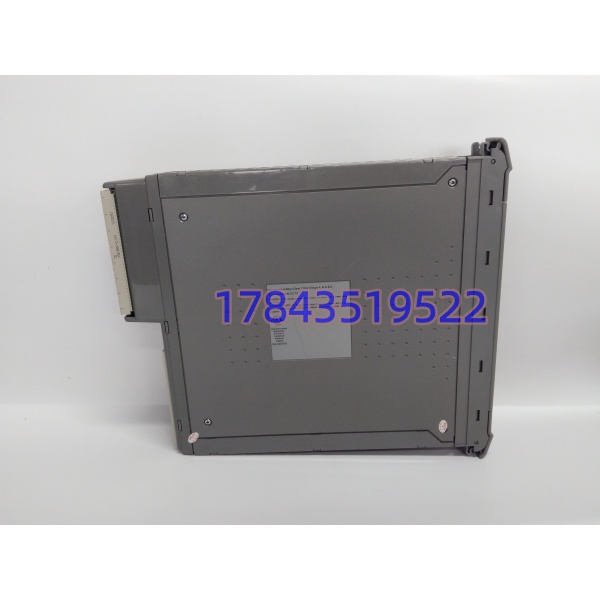

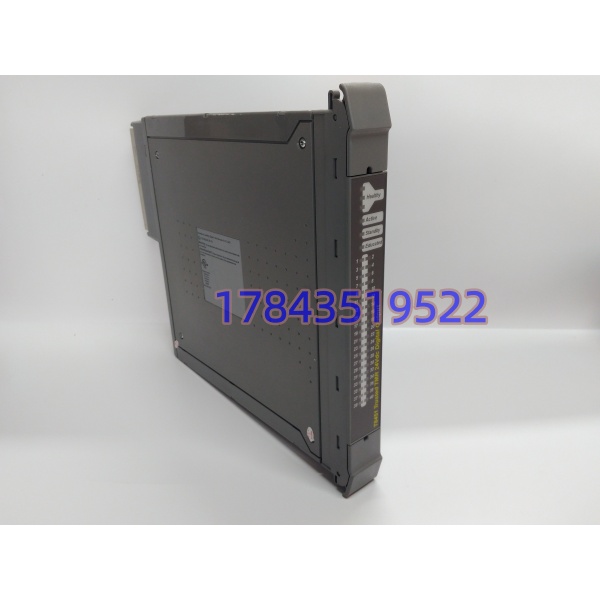

· 型号：T8451
· 品牌：ICS Triplex（Rockwell Automation）
· 系列：Trusted TMR T8000
技术参数
- 产品类型：Trusted TMR 24V DC 数字输出模块（通道级三重冗余）
- 输出通道：40 路（分 5 组独立电源，每组 8 通道）
- 输出类型：24V DC 源型（Sourcing），晶体管输出
- 现场电压：18 – 32 V DC（测量范围 0–32V DC，耐受压 -1~+40V DC）
- 背板供电：20 – 32 V DC
- 输出电流：2 A/通道连续，每组限流 8 A
- 最小导通负载：50 mA
- 导通电阻：0.6 Ω（On-state）；关断漏阻 33 Ω（Off-state）
- 短路保护：电子锁存式逐通道切断，无外部保险丝
- 开关延迟：0.5 ms 开/关，采样更新 0.5 ms
- SOE 分辨率：1 ms（事件顺序记录）
- 自检间隔：2 分钟全模块自诊断
- 线路监测：可选开路/短路/负载异常检测
- 隔离等级：通道-系统 ±250V DC 持续，±2.5kV DC 脉冲耐受
- 冗余架构：TMR 2oo3 硬件表决（三电路取多数）
- 通讯/组态：Trusted 背板专用总线，TriStation 1131 / Trusted Config Tool
- 热插拔：支持 SmartSlot 在线更换（需系统授权）
- 工作温度：0 – 60℃（部分资料标 -5~60℃），存储 -25~+70℃
- 物理尺寸：约 300 × 30 × 241 mm，约 1.13 kg
- 安全认证：IEC 61508 SIL 3、IEC 61511、TÜV、CE、UL
产品介绍
从 ESD 回路“该断不断”的事故复盘切入——某加氢装置紧急切断阀没动作，查下来是普通 DO 卡一路光耦击穿锁死在高电平，安全系统发了令现场没执行。T8451 的定位就是 安全仪表系统（SIS）的执行喉咙：控制器算完联锁逻辑，它用三套独立驱动电路各算一遍，2oo3 投票决定最终通断，单电路卡死会被另外两份否决掉。在某个 300 万吨/年常减压项目里碰到过，原柜用早期单工 DO 卡，年检发现两路输出漏电流超标；换成 T8451 后，每次自检把三路导通电阻差值报给 SOE，维护班在停机前就把劣化通道揪出来了，没等它酿成拒动。
核心商业价值是 故障安全不停机：TMR 架构允许单模块在线热拔（剩下两模继续 2oo3），这对连续生产的炼化厂意味着 MTTR 趋近于零。但得泼冷水：它不参与过程控制 PID，纯安全执行件，别拿去替普通 DCS 的 DO 卡省成本——单价是普通 1756-OB32 的二十倍以上，且必须配 T9852 终端和 Trusted 机架，生态封闭。严格来说，它只在同代固件（如 10.x 以上）的三冗余组里能完全跑满诊断同步，若老系统跑的是 8.x 固件，混插 T8451C 会报诊断版本不匹配，升级固件前务必让原厂出兼容矩阵。
替换与升级建议
✅ 直接替换
- T8451 同型号不同生产批次（含 T8451C 增强诊断版）：物理尺寸、针脚、终端兼容 T9852。同固件大版本内拔插即用，新模块插进去自动与另两模同步投票，无组态改动。建议换前用 TriStation 导原槽位配置备份。
- T8451 ←→ T8451C：C 版仅增加诊断覆盖与温域认证，40 通道 TMR 架构完全一致，运行工程不变；若原系统未启用增强诊断寄存器，无感切换。
⚠️ 软件兼容（需改配置）
- 早期 T8440/T8430 等老 Trusted DO 卡：槽位能插但通道数（如 24 路）和电源组分法不同，下装需改 IO 映射表，SCADA 地址重排，工作量 0.5–1 人天，且 SIL 等级需重新做回路计算书。
- 非 Trusted 平台（如 Triconex 3623 或 AB 1756-OB32）：物理不共用机架，必须整体走协议网关或 SIS 升级项目，不属于单点替换范畴。
❌ 硬件不兼容
- 普通 PLC 数字输出卡（如 6ES7 322、1756-OB16）：无 TMR 表决、无 SOE、无 SIL3 认证，硬接线进安全回路违反 IEC 61511，绝对禁止替代。
- Triconex 主用模块：虽同属 ICS Triplex 集团但总线与机架锁扣不同，T8451 不能插 Tricon 机箱，只能依赖库存找正确 Trusted 件。
